IST-1424.CE02.04
LAS INSTRUCCIONES RECOGIDAS EN LA PARTE SIGUIENTE DE ESTE
MANUAL COMPRENDEN LOS PROCEDIMIENTOS DE INSTALACIÓN Y
CONFIGURACIÓN QUE DEBERÁN CORRER A CARGO ÚNICAMENTE DE
PERSONAL CUALIFICADO Y AUTORIZADO.
INSTALACIÓN DE LA CENTRAL CE424P
ADVERTENCIA: La CE408 deberá instalarse en una zona protegida de la luz directa del sol y de la
lluvia. Se recuerda que, por seguridad, la CE408 deberá instalarse en zonas seguras donde no haya
ni puedan formarse atmósferas inflamables ni concentraciones de oxígeno superiores al 24 % vol.
LIMPIEZA: Para limpiar la caja por fuera, usar un paño suave humedecido -si fuese necesario- en
agua, no utilizar disolventes ni detergentes abrasivos.
POSICIONAMIENTO: La central CE408 deberá montarse en la pared, utilizando 4 tornillos y tacos de
pared (Ø6 mm) o 4 tornillos M4 y tuercas, si la pared no es de mampostería. La base se fija mediante
los 4 orificios ubicados a los lados de la base, fuera de la junta (Fig.2). Las conexiones eléctricas se
realizan todas en la base de la caja.

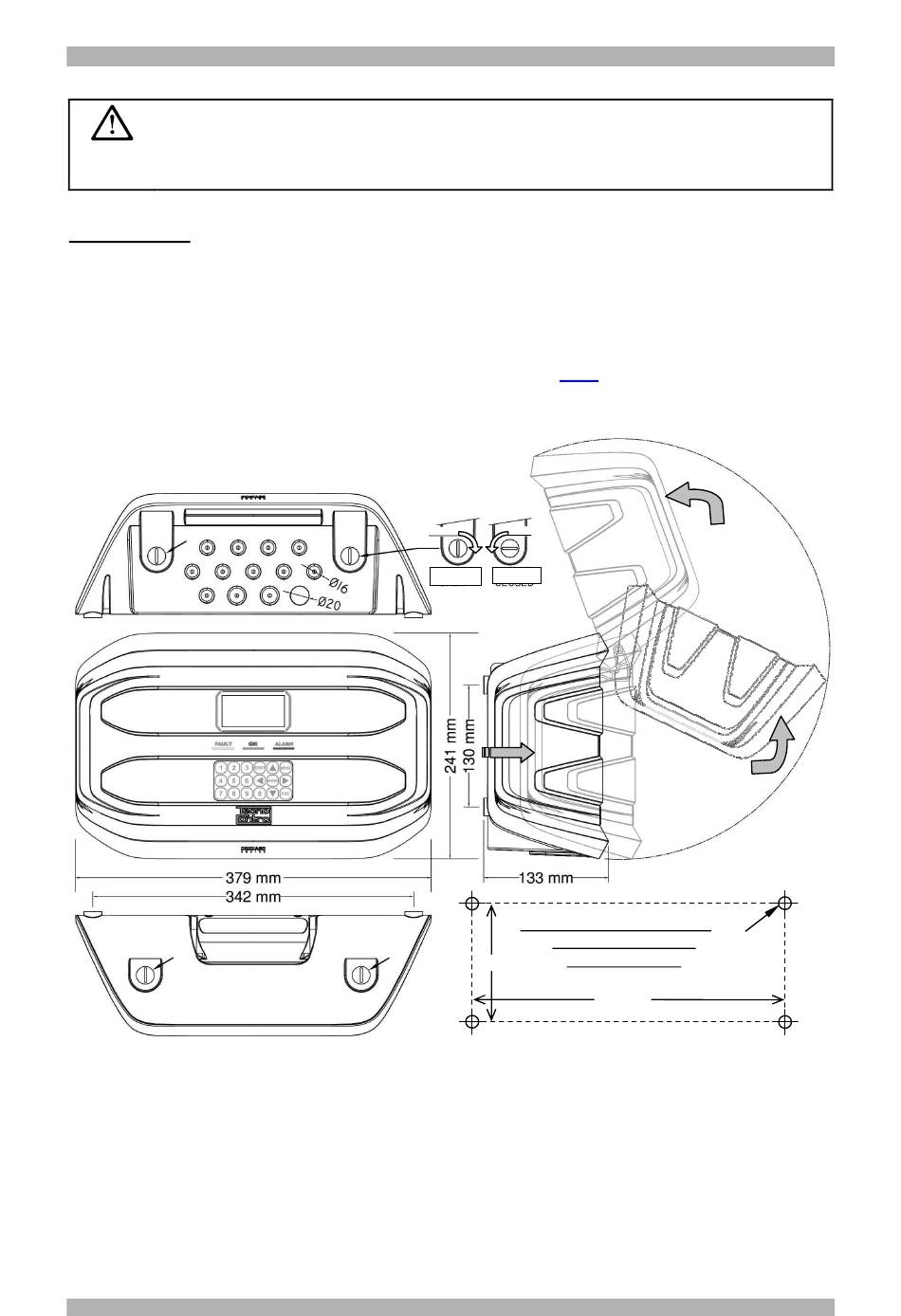

Fig 2 – CE424P Dimensiones y galga de fijación.
La caja se desbloquea (con una moneda girando 90° los 4
botones ubicados encima y debajo de la carcasa . Se abre
tirando y luego girándola hacia arriba hasta apoyarla en la.
APERTURA Y CIERRE DE LA CAJA
La caja tiene dos bisagras internas deslizantes. Para abrir la caja, es necesario:
1- Con una moneda o destornillador de corte (galga 10-12mm), desbloquear los 4 botones de
cierre, girándolos 90º en sentido horario.
2- Delicadamente, tirar la carcasa hacia fuera unos 4 cm y luego girarla hacia arriba y apoyarla en
el borde superior de la base de la caja, de este modo permanecerá en posición abierta.
3- Para cerrar la caja, realizar las operaciones en sentido contrario. Procurar que la carcasa y el
mecanismo de cierre entren en su alojamiento. Por último bloquear los 4 botones, girándolos 90º
en sentido antihorario. Para facilitar el cierre, pulsar la carcasa. Los botones, que son
excéntricos, permitirán que la carcasa se adhiera a la junta.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424 / Instrucciones de uso
ABRIR
CERRAR
ABIERTO
CERRADO
130 mm
GALGA DE FIJACIÓN EN LA PARED
n.º 4 orificios para tacos
6mm
en la pared Ø
342 mm
Pág. 8/52
