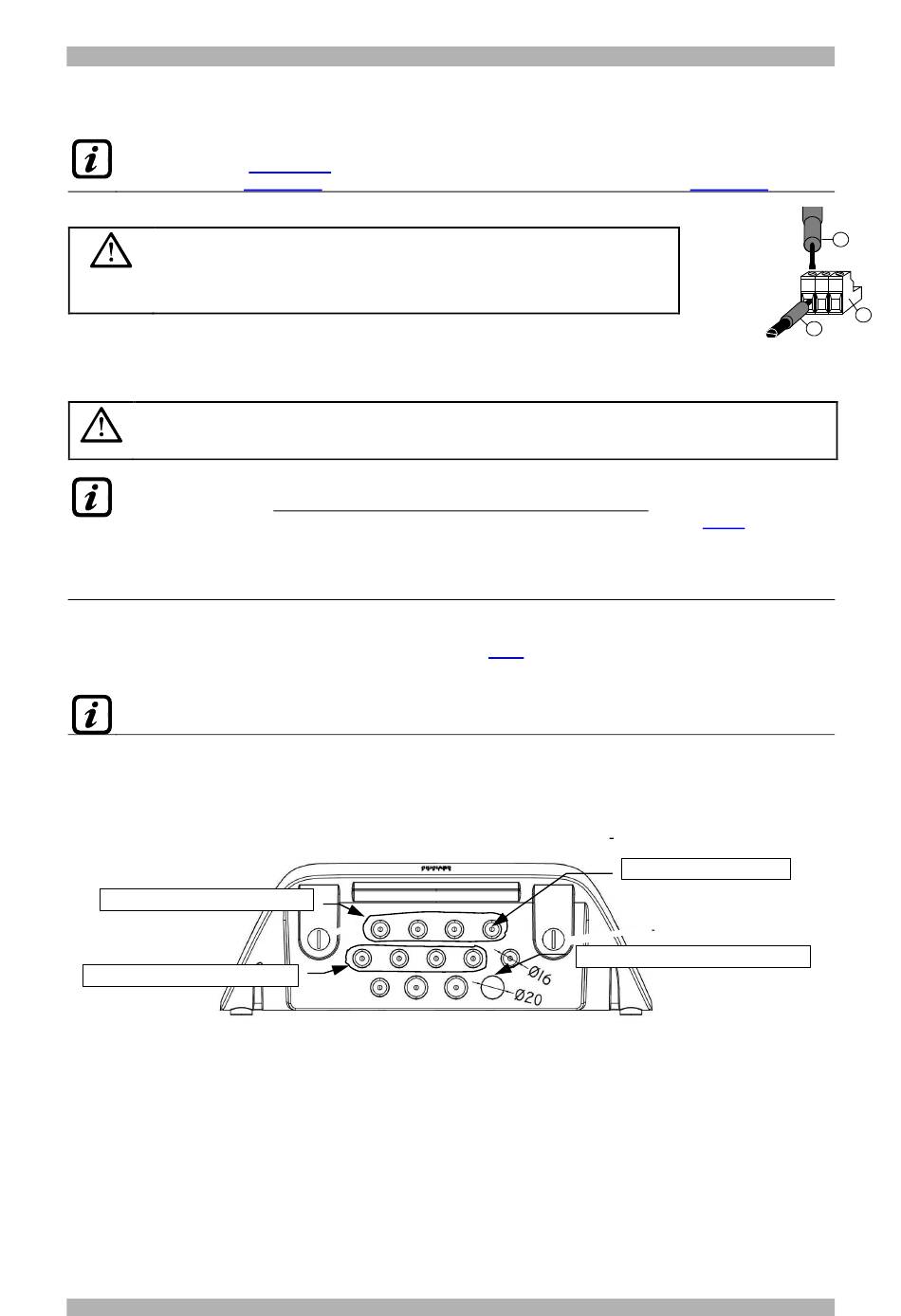

CONEXIONES ELÉCTRICAS DE LAS CENTRALES CE424P
Las conexiones se realizan en el interior, en la base de la caja.
Los detalles de las conexiones a la alimentación de red, a las dos baterías, a la entrada AUX y a la salida
relé R9 se ilustran
salidas se ilustran
Los bornes son todos de acoplamiento polarizado (1), se aconseja utilizar
terminales adecuados a los conductores (2) y posicionar con cuidado los
cables en la base de la caja para evitar excesivos esfuerzos en los
circuitos y en los propios bornes.
Se recuerda que debería ser un procedimiento normal cortar la alimentación a la aparamenta electrónica cuando
se instala, se modifican las conexiones o cuando se desconectan o se conectan placas de expansión.
IMPORTANTE: P
ARA EVITAR AVERÍAS IRREVERSIBLES
(
LAS BATERÍAS
SI ESTÁN PRESENTES
EXPANSIÓN
PLACA DE
Solo si fuese necesario, por mantenimiento o por necesidad de instalación, la ca rcasa de la caja podrá
separarse de la base, antes cortar la alimentación y desenchufar las baterías, después para desconectar
el cable plano, presionar siempre las dos lengüetas laterales como se indica en la
necesario soltar la carcasa de las bisagras deslizantes (acoplamiento por presión). Para acoplarla de
nuevo, proceder en sentido contrario y tras haber acoplad o la tapa en las bisagras, empujar el cable
plano en el conector, respetando la polarización . Las dos palancas se cierran automáticamente y lo
bloquean. Solo ahora es posible activar nuevamente la alimentación.
BATERÍAS: Para mantener la CE408P encendida en ausencia de red, en el interior de la central pueden
instalarse dos baterías Pb 12V/1,3Ah conectadas en serie (Fig.3). La autonomía es de aproximadamente 20
minutos con 8 sensores. (Las baterías no están incluidas en el suministro, pero pueden suministrarse a petición).
Si es necesario, para aumentar la autonomía a 6 horas, pueden utilizarse dos baterías de 7Ah
conectadas en serie, pero debido a sus dimensiones, se instalan en un contenedor externo a la CE408P.
PRENSAESTOPAS La caja, en el lado inferior de la base, dispone de 13 huecos para prensaestopas métricos
(paso ISO 1,5 mm). N.º 10 huecos son para prensaestopas métricos M16x1,5 mm (que aceptan cables Ø exterior
4÷8 mm) y n.º 3 huecos son para prensaestopas métricos M20x1,5mm (que aceptan cables Ø exterior 6÷12 mm).
Los huecos deberán abrirse utilizando una punta o una fresa cónica, usando el centro como guía de la punta.
Procurar no tocar con la punta los circuitos internos ni los cables del alimentador.
Entradas x Detectores 5-8
Entradas x Detectoresi 1-4
