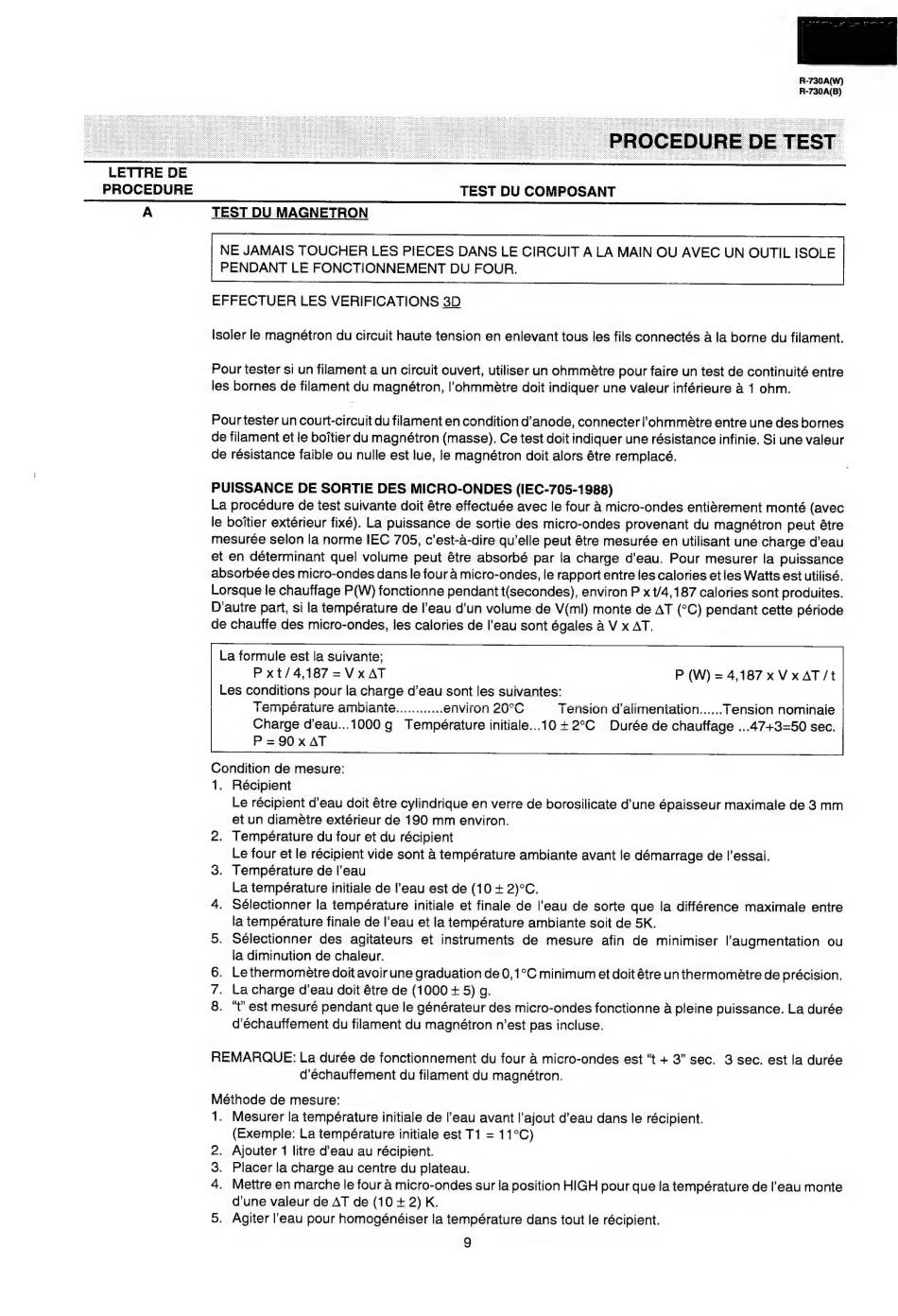

LETTRE ОЕ
PROCEDURE
A
TEST DU COMPOSANT
TEST DU MAGNETRON
NE JAMAIS TOUCHER LES PIECES DANS LE CIRCUIT A LA MAIN OU AVEC UN OUTIL ISOLE
PENDANT LE FONCTIONNEMENT DU FOUR.
EFFECTUER LES VERIFICATIONS 3D
Isoler le magnétron du circuit haute tension en enlevant tous les fils connectés à la borne du filament.
PUISSANCE DE SORTIE DES MICRO-ONDES (IEC-705-1988)
La formule est la suivante;
P xt/4,187 -УХАТ Р (W) = 4,187 x V xAT/t
Les conditions pour la charge d'eau sont les suivantes:
Température ambiante environ 20°C Tension d'aiimeniation...... Tension потіпаіе
Charge d'eau...1000 д Température initiale...10+2°C Durée de chauffage ...47+3=50 sec.
P = 90 x AT
Condition de mesure:
1. Récipient
Le récipient d'eau doit être cylindrique en verre de borosilicate d'une épaisseur maximale de 3 mm
et un diamètre extérieur de 190 mm environ.
2. Température du four et du récipient
Le four et le récipient vide sont à température ambiante avant le démarrage de l'essai.
3. Température de l'eau
La température initiale de l'eau est de (10 + 2)°С.
4. Sélectionner la température initiale et finale de l'eau de sorte que la différence maximale entre
la température finale de l'eau et la température ambiante soit de 5K.
5. Sélectionner des agitateurs et instruments de mesure
afin de minimiser l'augmentation ou
la diminution de chaleur.
Le thermomètre doit avoir une graduation de 0,1°C minimum et doit être un thermomètre de précision.
La charge d'eau doit être de (1000 + 5) g.
"t est mesuré pendant que le générateur des micro-ondes fonctionne à pleine puissance. La durée
d'échauffement du filament du magnétron n'est pas incluse.
ONO
Méthode de mesure:
1. Mesurer la température initiale de l'eau avant l'ajout d'eau dans le récipient.
(Exemple: La température initiale est T1 = 11°C)
2. Ajouter 1 litre d'eau au récipient.
3. Placer la charge au centre du plateau.
5. Agiter l'eau pour homogénéiser la température dans tout le récipient.
