R-730A(W)
R-730A(B)

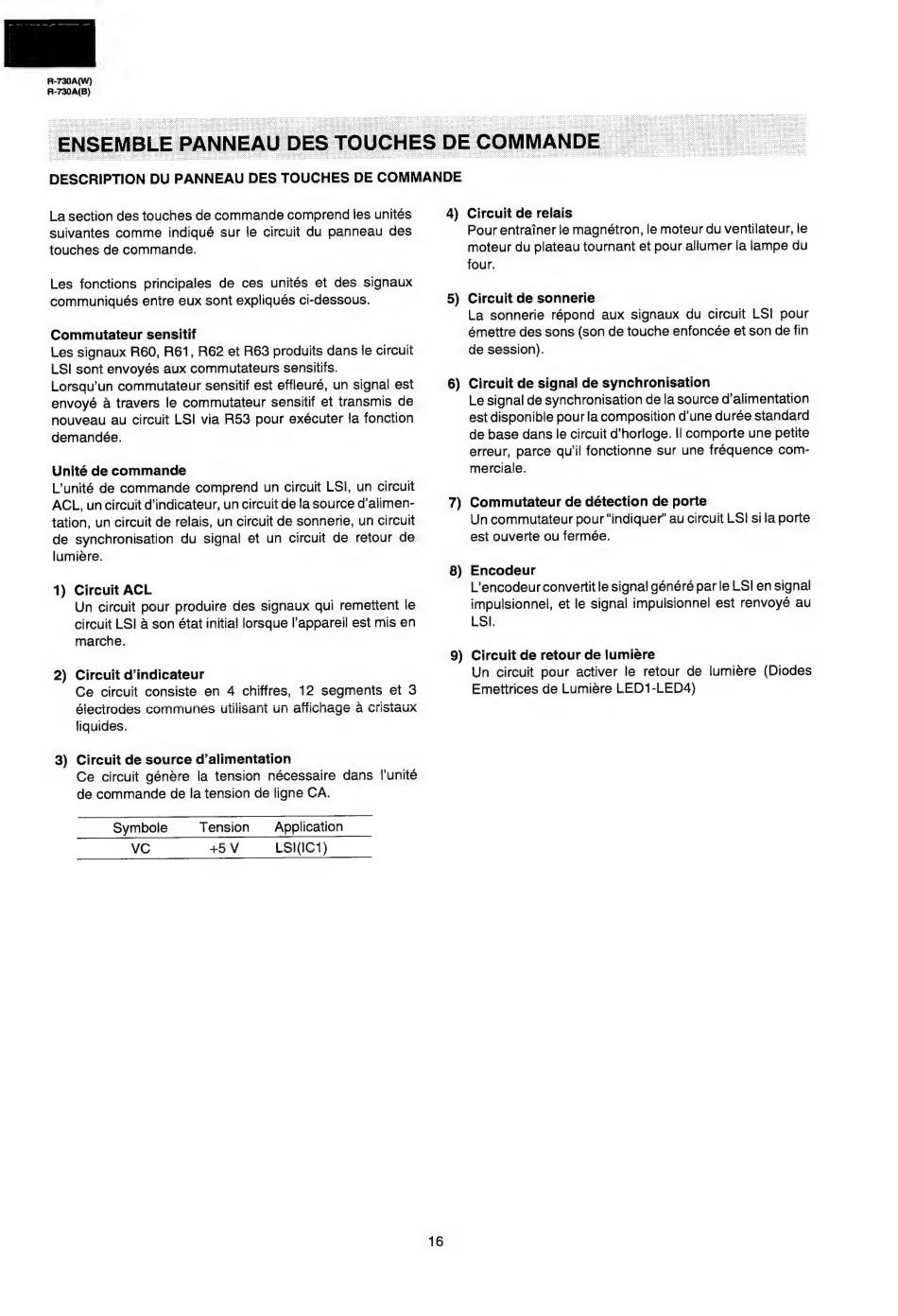

DESCRIPTION DU PANNEAU DES TOUCHES DE COMMANDE
La section des touches de commande comprend les unités
suivantes comme indiqué sur le circuit du panneau des
touches de commande.
Les fonctions principales de ces unités et des signaux
communiqués entre eux sont expliqués ci-dessous.
Commutateur sensitif
Les signaux R60, R61, R62 et R63 produits dans le circuit
LSI sont envoyés aux commutateurs sensitifs.
Lorsqu'un commutateur sensitif est effleuré, un signal est
envoyé à travers le commutateur sensitif et transmis de
nouveau au сїгсий LSI via R53 pour exécuter la fonction
demandée.
Unité de commande
L'unité de commande comprend un circuit LSI, un circuit
ACL, un circuit d'indicateur, un circuit de la source d'alimen-
tation, un circuit de relais, un circuit de sonnerie, un сїгсий
de synchronisation du signal et un circuit de retour de
lumière.
1) Circuit ACL
Un circuit pour produire des signaux qui remettent le
circuit LSI à son état initial lorsque l'appareil est mis en
marche.
2) Circuit d'indicateur
Ce circuit consiste en 4 chiffres, 12 segments et 3
éiecirodes communes utilisant un cristaux
liquides.
`
ты жыты "V.
affichage а
3) Circuit de source d'alimentation
Ce circuit génère la tension nécessaire dans
de commande de la tension de ligne CA.
l'unité
Symbole Tension Application
VC +5V LSI(IC1)
16
4) Circuit de relais
Pour entraîner le magnétron, le moteur du ventilateur, le
moteur du plateau tournant et pour allumer la lampe du
four.
5) Circuit de sonnerie
La sonnerie répond aux signaux du circuit LSI pour
émettre des sons (son de touche enfoncée et son de fin
de session).
6) Circuit de signal de synchronisation
Le signal de synchronisation de la source d'alimentation
est disponible pour la composition d'une durée standard
de base dans le circuit d'horloge. И comporte une petite
erreur, parce qu'il fonctionne sur une fréquence com-
merciale.
7) Commutateur de détection de porte
Un commutateur pour "indiquer" au circuit LSI si la porte
est ouverte ou fermée.
8) Encodeur
L'encodeur convertit le signal généré par le LSI en signal
impulsionnel, et le signal impulsionnel est renvoyé au
LSI.
9) Circuit de retour de lumière
Un circuit pour activer le retour de lumière (Diodes
Emettrices de Lumière LED1-LED4)
