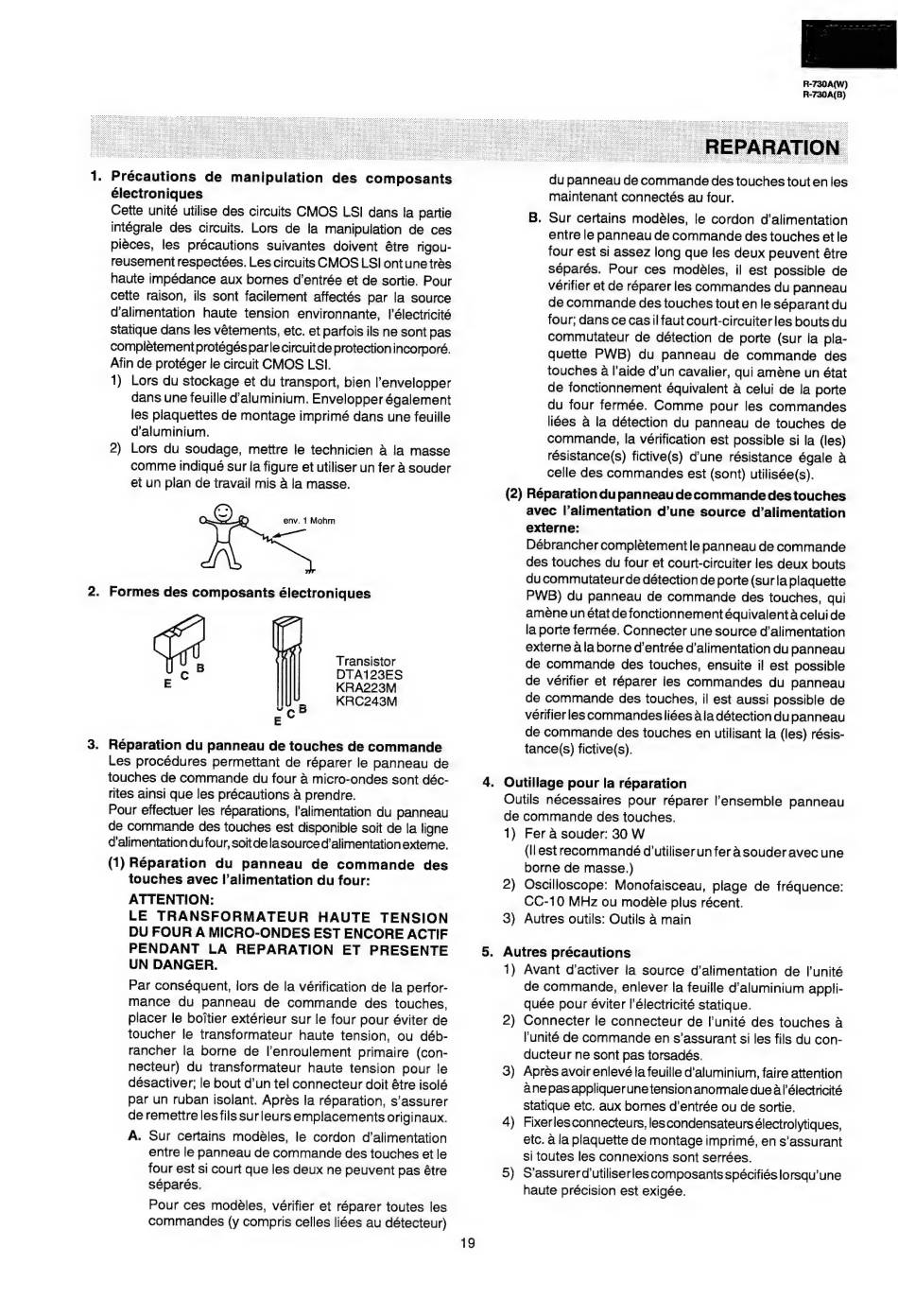

R-730A(W)
R-730A(B)
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces
pièces, les précautions suivantes doivent être rigou-
reusement respectées. Les circuits CMOS LSI ont une très
haute impédance aux bornes d'entrée et de sortie. Pour
cette raison, ils sont facilement affectés par la source
d'alimentation haute tension environnante, l'électricité
statique dans les vêtements, etc. et parfois ils ne sont pas
complètement protégés parle circuit de protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper également
les plaquettes de montage imprimé dans une feuille
d'aluminium.
2) Lors du soudage, mettre le technicien à la masse
comme indiqué sur la figure et utiliser un fer à souder
et un pian de travail mis à la masse.
env. 1 Mohm
—
. Formes des composants électroniques
Е C
u nB
E C
. Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de
touches de commande du four à micro-ondes sont déc-
rites ainsi que les précautions à prendre.
ATTENTION:
LE TRANSFORMATEUR HAUTE TENSION
DU FOUR A MICRO-ONDES EST ENCORE ACTIF
PENDANT LA REPARATION ET PRESENTE
UN DANGER.
Par conséquent, lors de la vérification de la perfor-
mance du panneau de commande des touches,
placer le boîtier extérieur sur le four pour éviter de
toucher le transformateur haute tension, ou déb-
rancher la borne de l'enroulement primaire (con-
necteur) du transformateur haute tension pour le
désactiver; le bout d'un tel connecteur doit étre isolé
par un ruban isolant. Aprés la réparation, s'assurer
de remettre les fils sur leurs emplacements originaux.
A. Sur certains modèles, le cordon d'alimentation
entre le panneau de commande des touches et le
four est si court que les deux ne peuvent pas être
séparés.
Pour ces modèles, vérifier et réparer toutes les
commandes (y compris celles liées au détecteur)
Transistor
DTA123ES
KRA223M
KRC243M
19
du panneau de commande des touches tout en les
maintenant connectés au four.
B. Sur certains modèles, le cordon d'alimentation
entre le panneau de commande des touches et le
four est si assez long que les deux peuvent être
séparés. Pour ces modèles, il est possible de
vérifier et de réparer les commandes du panneau
de commande des touches tout en le séparant du
four; dans ce cas il faut court-circuiter les bouts du
commutateur de détection de porte (sur la pla-
quette PWB) du panneau de commande des
touches à l'aide d'un cavalier, qui amène un état
de fonctionnement équivalent à celui de la porte
du four fermée. Comme pour les commandes
liées à la détection du panneau de touches de
commande, la vérification est possible si la (les)
résistance(s) fictive(s) d'une résistance égale à
celle des commandes est (sont) utilisée(s).
(2) Réparation du panneau de commande des touches
avec l'alimentation d'une source d'alimentation
externe:
Débrancher complètement le panneau de commande
des touches du four et court-circuiter les deux bouts
du commutateur de détection de porte (sur la plaquette
РУУВ) du panneau de commande des touches, qui
amène un état de fonctionnement équivalentà celui de
la porte fermée. Connecter une source d'alimentation
externe à la borne d'entrée d'alimentation du panneau
de commande des touches, ensuite il est possible
de vérifier et réparer les commandes du panneau
de commande des touches, il est aussi possible de
vérifier les commandes liées ala détection du panneau
de commande des touches en utilisant la (les) résis-
tance(s) fictive(s).
4. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau
de commande des touches.
1) Fer à souder: 30 W
(Il est recommandé d'utiliser un fer à souder avec une
borne de masse.)
2) Oscilloscope: Monofaisceau, plage de fréquence:
CC-10 MHz ou modèle plus récent.
3) Autres outils: Outils à main
. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité
de commande, enlever la feuille d'aluminium appli-
quée pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à
l'unité de commande еп s'assurant si les fils du con-
ducteur ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire attention
ane pas appliquerune tension anormale due à l'électricité
statique etc. aux bornes d'entrée ou de sortie.
4) Fixerlesconnecteurs, lescondensateursélectrolytiques,
etc. à la plaquette de montage imprimé, en s'assurant
si toutes les connexions sont serrées.
5) S'assurer d'utiliserles composants spécifiés lorsqu'une
haute précision est exigée.
