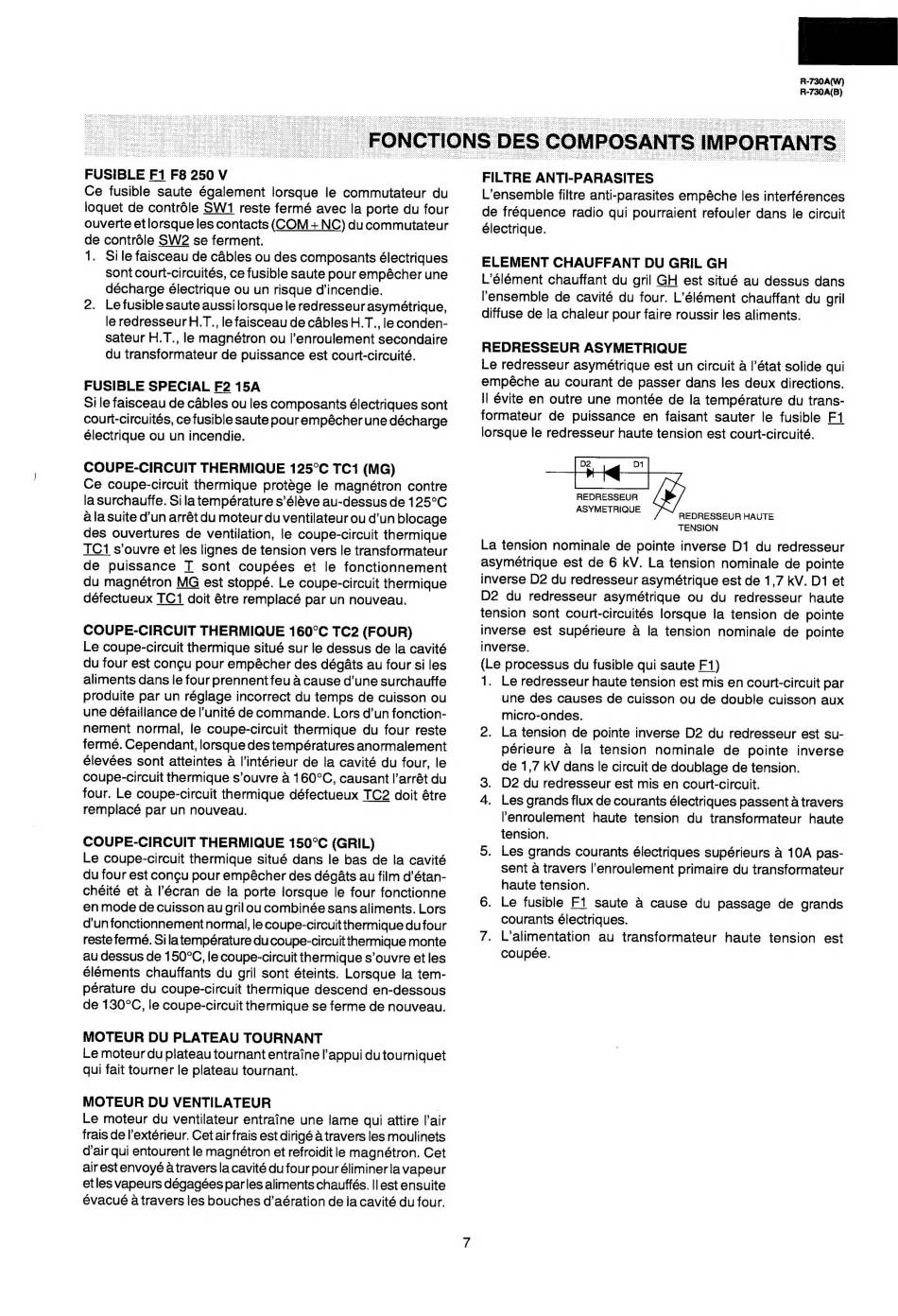

FUSIBLE F1 F8 250 V
Ce fusible saute également lorsque le commutateur du
loquet de contrôle SW1 reste fermé avec la porte du four
ouverte et lorsque les contacts (СОМ + NC) du commutateur
de contrôle SW2 se ferment.
1. Sile faisceau de câbles ou des composants électriques
sont court-circuités, ce fusible saute pour empêcher une
décharge électrique ou un risque d'incendie.
2. Lefusible saute aussi lorsque le redresseur asymétrique,
le redresseur H.T., le faisceau de câbles H.T., le conden-
sateur H.T., le magnétron ou l'enroulement secondaire
du transformateur de puissance est court-circuité.
FUSIBLE SPECIAL F2 15A
Si le faisceau de cables ou les composants électriques sont
court-circuités, ce fusible saute pour empécher une décharge
électrique ou un incendie.
COUPE-CIRCUIT THERMIQUE 125°C TC1 (MG)
Ce coupe-circuit thermique protège le magnétron contre
la surchauffe. Si la température s'élève au-dessus de 125°C
à la suite d'un arrêt du moteur du ventilateur ou d'un blocage
des ouvertures de ventilation, le coupe-circuit thermique
TC1 s'ouvre et les lignes de tension vers le transformateur
de puissance T sont coupées et le fonctionnement
du magnétron MG est stoppé. Le coupe-circuit thermique
défectueux TC1 doit être remplacé par un nouveau.
COUPE-CIRCUIT THERMIQUE 160*C TC2 (FOUR)
Le coupe-circuit thermique situé sur le dessus de la cavité
du four est conçu pour empêcher des dégâts au four si les
aliments dans le four prennent feu à cause d'une surchauffe
produite par un réglage incorrect du temps de cuisson ou
une défaillance de l'unité de commande. Lors d'un fonction-
nement normal, le coupe-circuit thermique du four reste
fermé. Cependant, lorsque des températures anormalement
élevées sont atteintes à l'intérieur de la cavité du four, le
coupe-circuit thermique s'ouvre à 160°C, causant l'arrêt du
four. Le coupe-circuit thermique défectueux TC2 doit être
remplacé par un nouveau.
COUPE-CIRCUIT THERMIQUE 150°С (GRIL)
Le coupe-circuit thermique situé dans le bas de la cavité
du four est conçu pour empêcher des dégâts au film d'étan-
chéité et à l'écran de la porte lorsque le four fonctionne
en mode de cuisson au grilou combinée sans aliments. Lors
d'un fonctionnement normal, le coupe-circuitthermique du four
reste fermé. Si la température du coupe-circuit thermique monte
au dessus de 150*C, le coupe-circuit thermique s'ouvre et les
éléments chauffants du gril sont éteints. Lorsque la tem-
pérature du coupe-circuit thermique descend en-dessous
de 130*C, le coupe-circuit thermique se ferme de nouveau.
MOTEUR DU PLATEAU TOURNANT
Le moteur du plateau tournant етгаїпе l'appui du tourniquet
qui fait tourner le plateau tournant.
MOTEUR DU VENTILATEUR
Le moteur du ventilateur entraîne une lame qui attire l'air
frais de l'extérieur. Cet air frais est dirigé à travers les moulinets
d'air qui entourent le magnétron et refroidit le magnétron. Cet
airestenvoyé à travers la cavité du four pour éliminer la vapeur
etles vapeurs dégagées parles aliments chauffés. Il est ensuite
évacué à travers les bouches d'aération de Їа cavité du four.
R-730A(W)
R-730A(B)
FILTRE ANTI-PARASITES
L'ensemble filtre anti-parasites empêche les interférences
de fréquence radio qui pourraient refouler dans le circuit
électrique.
ELEMENT CHAUFFANT DU GRIL GH
L'élément chauffant du gril GH est situé au dessus dans
l'ensemble de cavité du four. L'élément chauffant du gril
diffuse de la chaleur pour faire roussir les aliments.
REDRESSEUR ASYMETRIQUE
Le redresseur asymétrique est un circuit à l'état solide qui
empêche au courant de passer dans les deux directions.
| évite en outre ипе montée de la température du trans-
formateur de puissance en faisant sauter le fusible F1
lorsque le redresseur haute tension est court-circuité.
REDRESSEUR
ре: МЕТА УЕ REDRESSEUR HAUTE
TENSION
La tension nominale de pointe inverse D1 du redresseur
asymétrique est de 6 kV. La tension nominale de pointe
inverse D2 du redresseur asymétrique est de 1,7 kV. D1 et
D2 du redresseur asymétrique ou du redresseur haute
tension sont court-circuités lorsque la tension de pointe
inverse est supérieure à la tension nominale de pointe
inverse.
(Le processus du fusible qui saute F1)
1. Le redresseur haute tension est mis en court-circuit par
une des causes de cuisson ои de double cuisson aux
micro-ondes.
2. La tension de pointe inverse D2 du redresseur est su-
périeure à la tension nominale de pointe inverse
de 1,7 KV dans le circuit de doublage de tension.
3. D2 du redresseur est mis en court-circuit.
4. Les grands flux de courants électriques passent à travers
Гепгоціетепі haute tension du transformateur haute
tension.
5. Les grands courants électriques supérieurs à 10A pas-
sent à travers l'enroulement primaire du transformateur
haute tension.
6. Le fusible F1 saute à cause du passage de grands
courants électriques.
7. L'alimentation au transformateur haute tension est
coupée.
