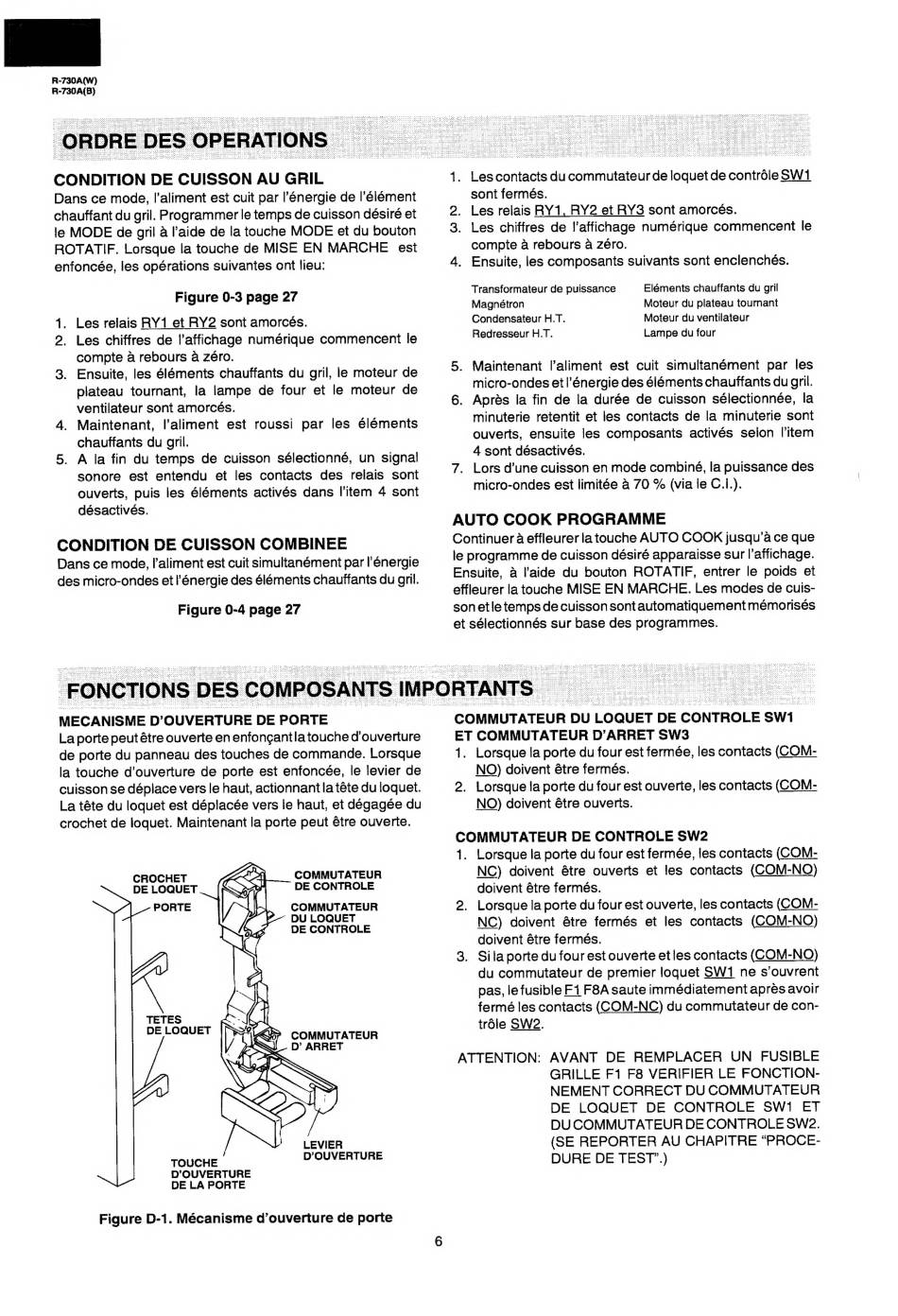

R-730A(W)
R-730A(B)
CONDITION DE CUISSON AU GRIL
Dans ce mode, l'aliment est cuit par l'énergie de l'élément
chauffant du gril. Programmer le temps de cuisson désiré et
le MODE de gril à l'aide de la touche MODE et du bouton
ROTATIF. Lorsque la touche de MISE EN MARCHE est
enfoncée, les opérations suivantes ont lieu:
Figure 0-3 page 27
1. Les relais RY1 et RY2 sont amorcés.
2. Les chiffres de l'affichage numérique commencent le
compte à rebours à zéro.
3. Ensuite, les éléments chauffants du gril, le moteur de
plateau tournant, la lampe de four et le moteur de
ventilateur sont amorcés.
4. Maintenant, l'aliment est roussi par les éléments
chauffants du gril.
5. A la fin du temps de cuisson sélectionné, un signal
sonore est entendu et les contacts des relais sont
ouverts, puis les éléments activés dans l'item 4 sont
désactivés.
CONDITION DE CUISSON COMBINEE
Dans ce mode, l'aliment est cuit simultanément par l'énergie
des micro-ondes et l'énergie des éléments chauffants du gril.
Figure 0-4 page 27
MECANISME D'OUVERTURE DE PORTE
La porte peut être ouverte en епіопсапіІа touche d'ouverture
de porte du panneau des touches de commande. Lorsque
la touche d'ouverture de porte est enfoncée, le levier de
cuisson se déplace vers le haut, actionnant la tête du loquet.
La tête du loquet est déplacée vers le haut, et dégagée du
crochet de loquet. Maintenant la porte peut être ouverte.
COMMUTATEUR
DE CONTROLE
PORTE COMMUTATEUR
DU LOQUET
DE CONTROLE
TETES
DE LOQUET COMMUTATEUR
D' ARRET
' = LEVIER
ere D'OUVERTURE
D'OUVERTURE
DE LA PORTE
Figure D-1. Mécanisme d'ouverture de porte
1. Les contacts du commutateur de loquet de contrôle SW1
sont fermés.
2. Les relais RY1, RY2 et ВУЗ sont amorcés.
3. Les chiffres de l'affichage numérique commencent le
compte à rebours à zéro.
4. Ensuite, les composants suivants sont enclenchés.
Transformateur de puissance
Magnétron
Condensateur H.T.
Redresseur H.T.
Eléments chauffants du gril
Moteur du plateau tournant
Moteur du ventilateur
Lampe du four
5. Maintenant l'aliment est cuit simultanément par les
micro-ondes et l'énergie des éléments chauffants du gril.
6. Après la fin de la durée de cuisson sélectionnée, la
minuterie retentit et les contacts de la minuterie sont
ouverts, ensuite les composants activés selon l'item
4 sont désactivés.
7. Lors d'une cuisson en mode combiné, la puissance des
micro-ondes est limitée à 70 % (via ie C.i.).
AUTO COOK PROGRAMME
Continuer à effleurer la touche AUTO COOK jusqu'à ce que
le programme de cuisson désiré apparaisse sur l'affichage.
Ensuite, à l'aide du bouton ROTATIF, entrer le poids et
effleurer la touche MISE EN MARCHE. Les modes de cuis-
son etle temps de cuisson sont automatiquement mémorisés
et sélectionnés sur base des programmes.
COMMUTAT
ET COMMUTATEUR D'ARRET SW3
1. Lorsque la porte du four est fermée, les contacts (СОМ-
NO) doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (СОМ-
NO) doivent être ouverts.
COMMUTATEUR DE CONTROLE SW2
1. Lorsque la porte du four est fermée, les contacts (СОМ-
NC) doivent être ouverts et les contacts (СОМ-МО)
doivent être fermés.
2. Lorsque la porte du four est ouverte, les contacts (COM-
NC) doivent être fermés et les contacts (COM-NO)
doivent être fermés.
3. Sila porte du four est ouverte et les contacts (СОМ-МО)
du commutateur de premier loquet SW1 ne s'ouvrent
pas, le fusible F1 F8A saute immédiatement après avoir
fermé les contacts (СОМ-МС) du commutateur de соп-
trôle SW2.
ATTENTION: AVANT DE REMPLACER UN FUSIBLE
GRILLE F1 F8 VERIFIER LE FONCTION-
NEMENT CORRECT DU COMMUTATEUR
DE LOQUET DE CONTROLE SW1 ET
DU COMMUTATEUR DE CONTROLE SW2.
(SE REPORTER AU CHAPITRE "PROCE-
DURE DE TEST.)
