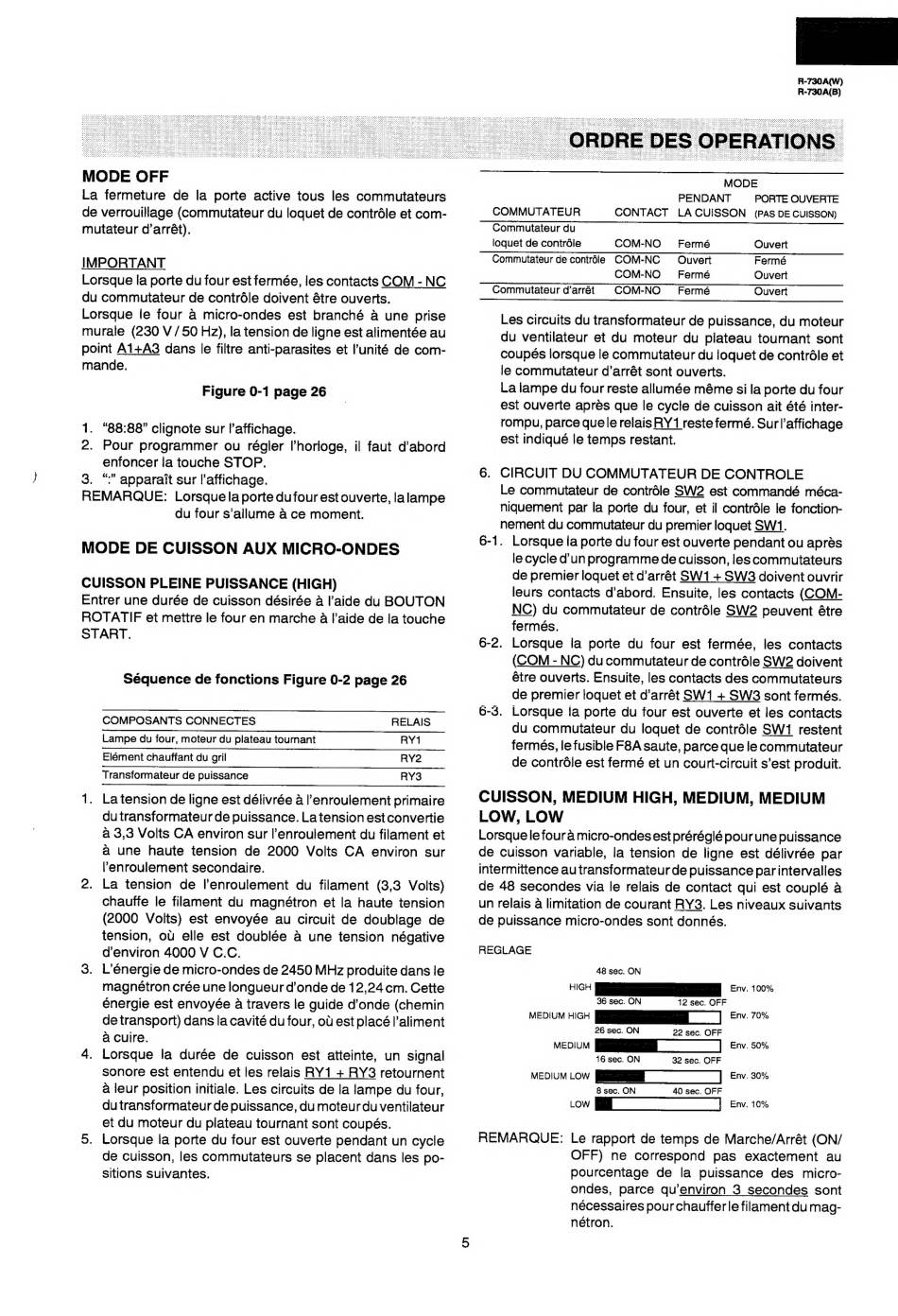

R-730A(W)
R-730A(B)
MODE OFF
La fermeture de la porte active tous les commutateurs
de verrouillage (commutateur du loquet de contrôle et com-
mutateur d'arrêt).
IMPORTANT
Lorsque la porte du four est fermée, les contacts COM - NC
du commutateur de contrôle doivent être ouverts.
Lorsque le four à micro-ondes est branché à une prise
murale (230 V / 50 Hz), la tension de ligne est alimentée au
point A1+A3 dans le filtre anti-parasites et l'unité de com-
mande.
Figure 0-1 page 26
1. "88:88" clignote sur l'affichage.
2. Pour programmer ou régler l'horloge, il faut d'abord
enfoncer la touche STOP.
З. "" apparaît sur l'affichage.
REMARQUE: Lorsque la porte du four est ouverte, la lampe
du four s'allume à ce moment.
MODE DE CUISSON AUX MICRO-ONDES
CUISSON PLEINE PUISSANCE (HIGH)
Entrer une durée de cuisson désirée à l'aide du BOUTON
ROTATIF et mettre le four en marche à l'aide de la touche
START.
Séquence de fonctions Figure 0-2 page 26
COMPOSANTS CONNECTES RELAIS
Lampe du four, moteur du plateau tournant RY1
Elément chauffant du gril RY2
Transformateur de puissance RY3
1. Latension de ligne est délivrée à l'enroulement primaire
du transformateur de puissance. La tension est convertie
а 3,3 Volts CA environ sur l'enroulement du filament et
à une haute tension de 2000 Volts CA environ sur
l'enroulement secondaire.
2. La tension de l'enroulement du filament (3,3 Volts)
chauffe le filament du magnétron et la haute tension
(2000 Volts) est envoyée au circuit de doublage de
tension, où elle est doublée à une tension négative
d'environ 4000 V C.C.
3. L'énergie de micro-ondes de 2450 MHz produite dans le
magnetron crée une longueur d'onde de 12,24 ст. Cette
énergie est envoyée à travers le guide d'onde (chemin
de transport) dans la cavité du four, où est placé l'aliment
à cuire.
4. Lorsque la durée de cuisson est atteinte, un signal
sonore est entendu et les relais RY1 + ВУЗ retournent
à leur position initiale. Les circuits de la lampe du four,
du transformateur de puissance, du moteur du ventilateur
et du moteur du plateau tournant sont coupés.
5. Lorsque la porte du four est ouverte pendant un cycle
de cuisson, les commutateurs se placent dans les po-
sitions suivantes.
MODE
PENDANT PORTE OUVERTE
COMMUTATEUR CONTACT LA CUISSON (PAS DE CUISSON)
Commutateur du
loquet de contrôle COM-NO Fermé Ouvert
Commutateur de contrôle COM-NC Ouvert Fermé
СОМ-МО Fermé Ouvert
Commutateur d'arrêt СОМ-МО Fermé Ouvert
Les circuits du transformateur de puissance, du moteur
du ventilateur et du moteur du plateau tournant sont
coupés lorsque le commutateur du loquet de contrôle et
le commutateur d'arrêt sont ouverts.
La lampe du four reste allumée même si la porte du four
est ouverte après que le cycle de cuisson ай été inter-
rompu, parce que le relais RY1 reste fermé. Sur l'affichage
est indiqué le temps restant.
6. CIRCUIT DU COMMUTATEUR DE CONTROLE
Le commutateur de contrôle SW2 est commandé méca-
niquement par la porte du four, et il contrôle le fonction-
nement du commutateur du premier loquet SW1.
6-1. Lorsque la porte du four est ouverte pendant ou après
le cycle d'un programme de cuisson, lescommutateurs
de premier loquet et d'arrêt SW1 + SW3 doivent ouvrir
leurs contacts d'abord. Ensuite, les contacts (СОМ-
NC) du commutateur de contrôle SW2 peuvent être
fermés.
6-2. Lorsque la porte du four est fermée, les contacts
(COM - NC) du commutateur de contrôle SW2 doivent
être ouverts. Ensuite, les contacts des commutateurs
de premier loquet et d'arrêt SW1 + SW3 sont fermés.
. Lorsque Іа porte du four est ouverte et les contacts
du commutateur du loquet de contrôle SW1 restent
fermés, le fusible ЕВА saute, parce que le commutateur
de contrôle est fermé et un court-circuit s'est produit.
С
G
CUISSON, MEDIUM HIGH, MEDIUM, MEDIUM
LOW, LOW
Lorsque le four à micro-ondes est préréglé pour une puissance
de cuisson variable, la tension de ligne est délivrée par
intermittence au transformateur de puissance par intervalles
de 48 secondes via le relais de contact qui est couplé à
un relais à limitation de courant RY3. Les niveaux suivants
de puissance micro-ondes sont donnés.
REGLAGE
48 sec. ON
HIGH Env. 100%
36 sec. ON 12 sec. OFF
MEDIUM HIGH Env. 70%
26 sec. ON 22 sec. OFF
MEDIUM Env. 50%
16 sec. ON 32 sec. OFF
MEDIUM LOW шан (1 Елу. 30%
8 зес. ОМ 40 sec. OFF
REMARQUE: Le rapport de temps de Marche/Arrêt (ON/
OFF) ne correspond pas exactement au
pourcentage de la puissance des micro-
ondes, parce qu'environ 3 secondes sont
nécessaires pour chauffer le filament du mag-
nétron.
