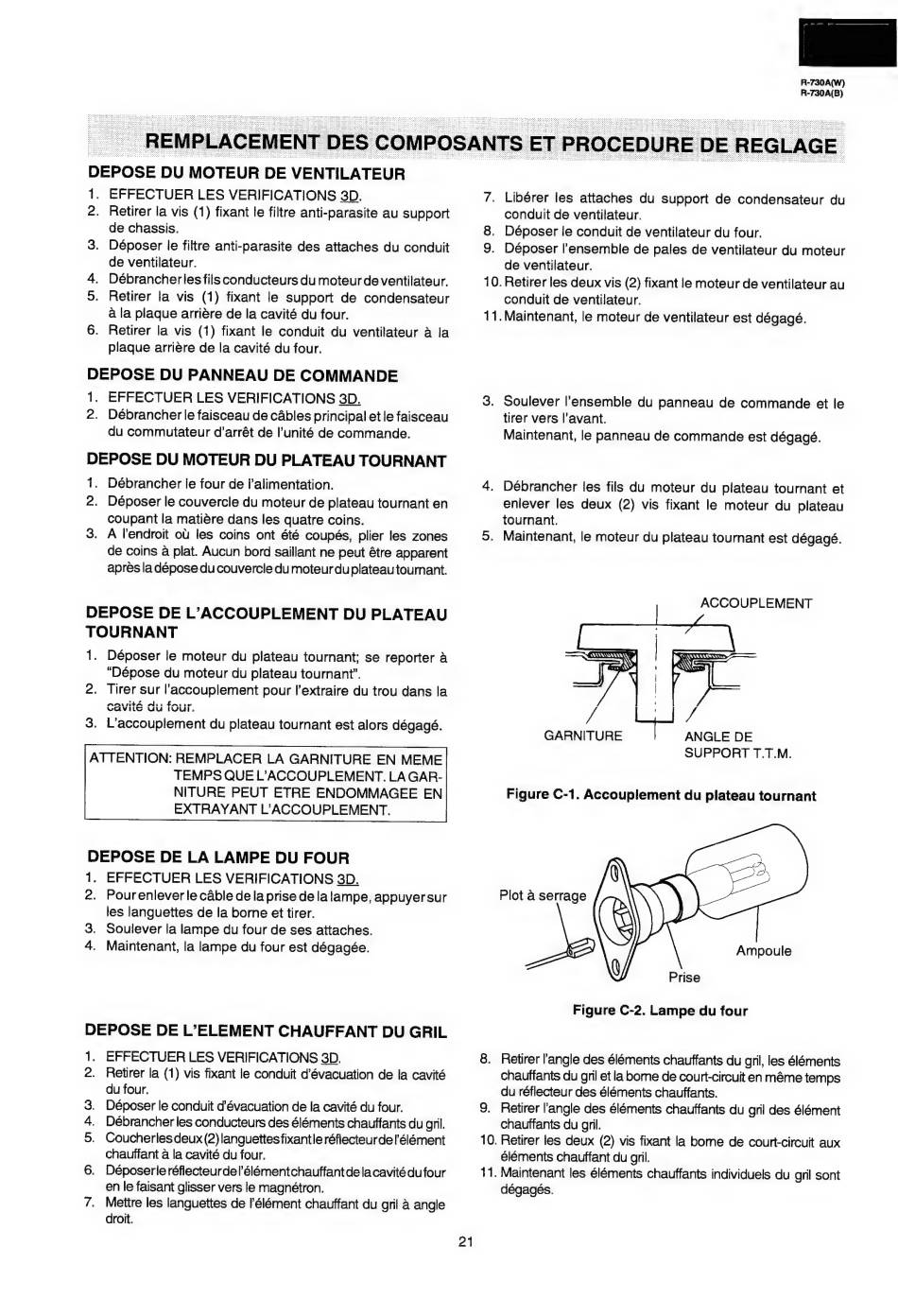

DEPOSE DU MOTEUR ОЕ VENTILATEUR
1. EFFECTUER LES VERIFICATIONS 3D.
4. Débrancherles
fils conducteurs du moteur
de ventilateur.
5. Retirer la vis (1) fixant le support de condensateur
à la plaque arrière de la cavité du four.
6. Retirer la vis (1) fixant le conduit du ventilateur à la
plaque arrière de la cavité du four.
DEPOSE DU PANNEAU DE COMMANDE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher le faisceau de câbles principal et le faisceau
du commutateur d'arrêt de l'unité de commande.
DEPOSE DU MOTEUR DU PLATEAU TOURNANT
i. Débrancher le four de l'alimentation.
2. Déposer le couvercle du moteur de plateau tournant en
coupant la matière dans les quatre coins.
3. А l'endroit ой les coins ont été coupés, plier les zones
de coins à plat. Aucun Бога saillant пе peut être apparent
après la dépose du couvercle du moteur duplateau tournant.
DEPOSE DE L'ACCOUPLEMENT DU PLATEAU
TOURNANT
1. Déposer le moteur du plateau tournant; se reporter à
"Dépose du moteur du plateau tournant".
2. Tirer sur l'accouplement pour l'extraire du trou dans la
cavité du four.
3. L'accouplement du plateau tournant est alors dégagé.
ATTENTION: REMPLACER LA GARNITURE EN MEME
TEMPS QUE L'ACCOUPLEMENT. LA GAR-
NITURE PEUT ETRE ENDOMMAGEE
EN
EXTRAYANT L'ACCOUPLEMENT.
DEPOSE DE LA LAMPE DU FOUR
1. EFFECTUER LES VERIFICATIONS 3D.
2. Pourenleverle câble de la prise de la lampe, appuyer sur
les languettes de la borne et tirer.
3. Soulever la lampe du four de ses attaches.
4. Maintenant, la lampe du four est dégagée.
DEPOSE DE L'ELEMENT CHAUFFANT DU GRIL
EFFECTUER LES VERIFICATIONS 30.
du four.
Déposer le conduit d'évacuation de la cavité du four.
Débrancher les conducteurs des éléments chauffants du gril.
Coucherles deux (2) languettesfixantle réflecteurde l'élément
chauffant a la cavité du four.
6. Déposerle réflecteurdel'élémentchauffantde lacavité dufour
en le faisant glisser vers le magnétron.
7. Mettre les languettes de l'élément chauffant du gril à angle
droit.
—
пло
R-730A(W)
R-730A(B)
8. Déposer le conduit de ventilateur du four.
9. Déposer l'ensemble de pales de ventilateur du moteur
de ventilateur.
11. Maintenant, le moteur de ventilateur est dégagé.
5. Maintenant, le moteur du plateau tournant est dégagé.
ACCOUPLEMENT
АЕ
N AAMAANERNAAAA
ANS
/
кы
GARNITURE
ANGLE DE
SUPPORT T.T.M.
Figure C-1. Accouplement du plateau tournant
Plot à serrage
Ampoule
Prise
Figure C-2. Lampe du four
8. Retirer l'angle des éléments chauffants du gril, les éléments
chauffants du gril et la bome de court-circuit en même temps
du réflecteur des éléments chauffants.
9. Retirer l'angle des éléments chauffants du gril des élément
chauffants du gril.
10. Retirer les deux (2) vis fixant la bome de court-circuit aux
éléments chauffant du gril.
