Remplacement Du Moteur De Ventilateur; Replacement Du Moteur Du Plateau Tournant - Sharp R-775 Manuel D'entretien

REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
RETRAIT
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer la (1) vis fixant le filtre antiparasite au support du
châssis.
3. Dégager le filtre antiparasite des languettes du conduit
de ventilateur.
4. Retirer la vis (1) qui fixe le support du châssis à la bride
avant de la cavité du four.
5. Retirer la (1) vis fixant le support de châssis au magnétron.
6. Retirer le support du châssis de la cavité du four.
7. Déconnecter les fils conducteurs du conduit de ventilateur.
8. Retirer la (1) vis fixant le support de condensateur à la
plaque arrière de la cavité du four.
9. Libérer les attaches du support de condensateur du
conduit de ventilateur.
10.Retirer la (1) vis fixant le conduit de ventilateur à la
plaque arrière de la cavité du four.
11.Retirer le conduit de ventilateur du four.
12.Retirer le conduit du ventilateur de l'arbre du moteur du
ventilateur en suivant la procédure suivante.
1) Tenir le bord du rotor du moteur du ventilateur en
utilisant une pince à étau.
ATTENTION :
• S'assurer qu'aucun copeau du rotor ne passe
dans l'écart entre le rotor & le stator du moteur
du ventilateur.
• Ne pas mettre la pince en contact avec la
bobine du moteur de ventilateur, parce que la
bobine risque d'être coupée ou détériorée.
• Ne pas déformer le support en utilisant les pinces.
2) Retirer la pale du ventilateur de l'arbre du moteur du
ventilateur en tirant et tournant la pale du ventilateur
à la main.
3) Maintenant, la pale du ventilateur est dégagée.
ATTENTION :

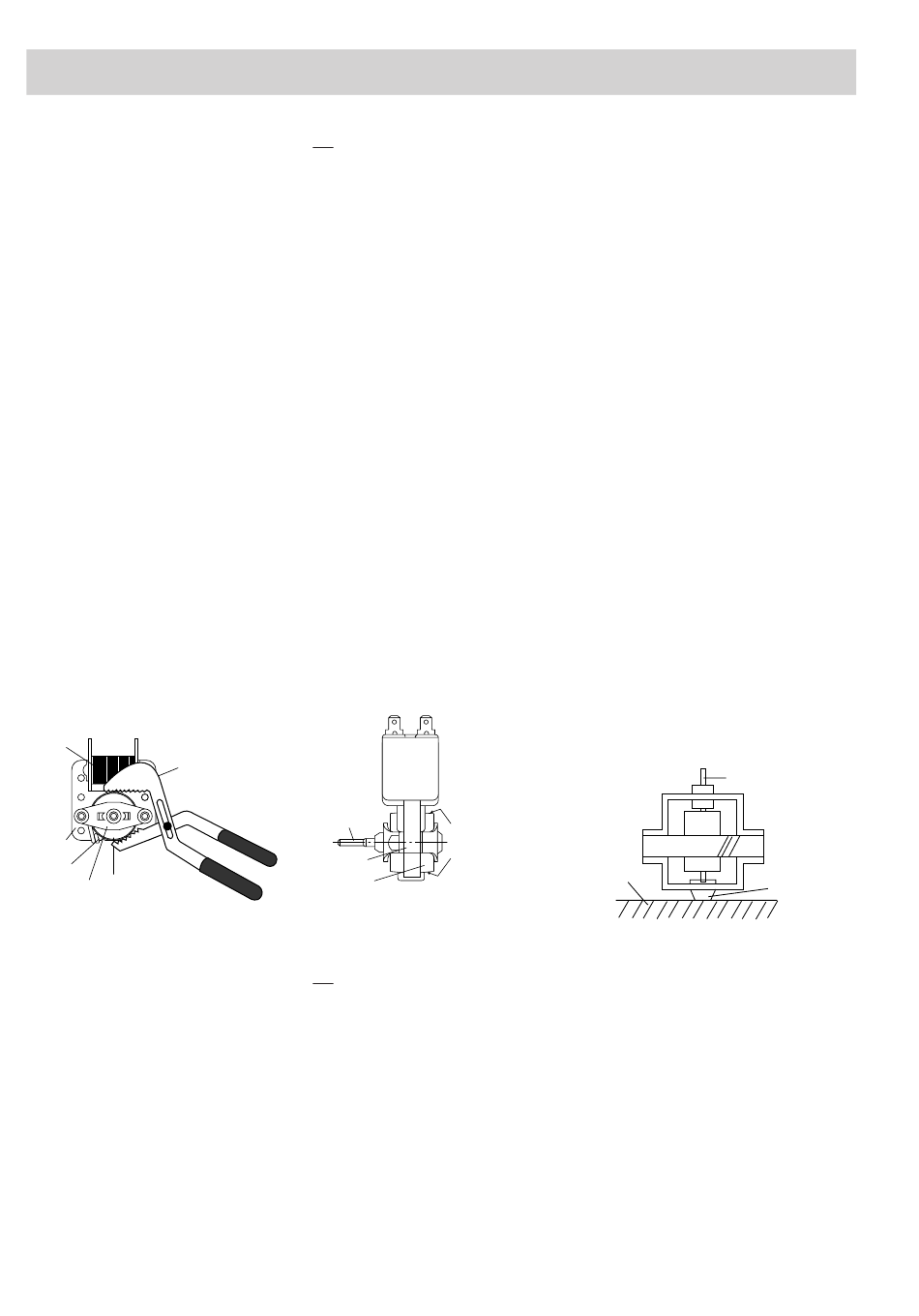

Bobine
Pinces a étau
Stator
Ecartement
Rotor
Support
Vue arrière

REPLACEMENT DU MOTEUR DU PLATEAU TOURNANT

Dépose
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le plateau tournant de la cavité du four.
3. Mettre le four à l'envers.
4. Couper les ponts (4) maintenant le couvercle du moteur
du plateau tournant à la plaque de base à l'aide d'une
pince coupante comme indiqué à la Figure C-2 (a).
ATTENTION : NE PAS LAISSER TOMBER LE
COUVERCLE DU MOTEUR DU PLATEAU
TOURNANT DANS LE FOUR APRES
AVOIR COUPE LES PONTS. CAR CELA
ENDOMMAGERA
CONDUCTEURS DU MOTEUR ET IL EST
DIFFICILE DE LE RETIRER DU FOUR.
5. Retirer le couvercle du moteur du plateau tournant de
la plaque de base.
6. Débrancher les fils conducteurs du moteur du plateau
tournant.
7. Retirer la vis (1) maintenant le moteur du plateau
tournant à la cornière du moteur du plateau tournant.
8. Plier la languette qui tient le moteur du plateau tournant

REMPLACEMENT DU MOTEUR DE VENTILATEUR

Axe
Axe
Stator
Rotor
Vue latérale
LES
R-775(W)R-785(AL) - 26
• Ne pas réutiliser la pale de ventilateur
déposée parce que le trou de fixation risque
de devenir plus grand qu'un trou standard.
12.Retirer les deux vis (2) en maintenant le moteur de
ventilateur sur le conduit du ventilateur.
13.Maintenant, le moteur du ventilateur est dégagé.
INSTALLATION
1. Installer le moteur de ventilateur sur le conduit du
ventilateur à l'aide des deux (2) vis.
2. Installer la pale du ventilateur sur l'attache du moteur
du ventilateur en suivant la procédure suivante.
1) Tenir le centre du support de l'axe du moteur de
ventilateur sur une surface plane.
2) Appliquer le verrou de vis fermement dans le trou
(pour l'arbre) de la pale de ventilateur.
3) Installer la pale du ventilateur sur l'arbre du moteur du
ventilateur en poussant la pale du ventilateur avec un
marteau à panne bombée ou un maillet en caoutchouc.
ATTENTION :
• Ne pas heurter la pale du ventilateur lors de
l'installation car le support pourrait être déformé.
• Vérifier que la pale du ventilateur tourne nor-
malement après l'installation.
• Vérifier que l'axe de l'arbre ne soit pas voilé.
3. Introduire les languettes du support de condensateur
dans le conduit de ventilateur.
4. Installer le conduit de ventilateur sur la plaque arrière
de la cavité du four à l'aide de la (1) vis.
5. Installer le support de condensateur sur la plaque
arrière de la cavité du four à l'aide de la (1) vis.
6. Réinstaller le support du châssis sur la cavité du four
avec la vis (1).
7. Remettre en place la vis (1) pour fixer le support du
châssis au magnétron.
8. Installer le filtre antiparasite sur le conduit de ventilateur
et le support de châssis à l'aide d'une (1) vis.
9. Reconnecter les fils conducteurs au moteur du
ventilateur.
Ce sont les positions
qui doivent être
saisies par les pinces.
afin de dégager le moteur.
9. Retirer du moteur du plateau tournant de la cornière du
moteur du plateau tournant. Le moteur du plateau
tournant est maintenant déposé.
Réinstallation
1. Découper les bords tranchants du couvercle du moteur
du plateau tournant et de la plaque de base à l'aide de
la pince coupante.
2. Réinstaller le moteur du plateau tournant en plaçant
l'axe du moteur du plateau tournant sur la cornière du
moteur du plateau tournant à l'aide de la vis (1).
FILS 3. Plier la languette qui tient le moteur du plateau tournant
afin de fixer le moteur.
4. Reconnecter les fils conducteurs au moteur du plateau
tournant.
5. Insérer les languettes (2) du couvercle du moteur du
plateau tournant dans les fentes de la plaque de base
comme indiqué à la Figure C-2 (b).
6. Réinstaller le couvercle du moteur du plateau tournant
à la plaque de base à l'aide de la vis (LX-EZA045WRE0)
comme indiqué à la Figure C-2 (b).
Axe
Plateau
Centre du
support
