1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces
pièces, les précautions suivantes doivent être rigoureu-
sement respectées. Les circuits CMOS LSI ont une très
haute impédance aux bornes d'entrée et de sortie. Pour
cette raison, ils sont facilement affectés par la source
d'alimentation haute tension environnante, l'électricité
statique dans les vêtements, etc. et parfois ils ne sont pas
complètement protégés par le circuit de protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper également
les plaquettes de montage imprimé dans une feuille
d'aluminium.

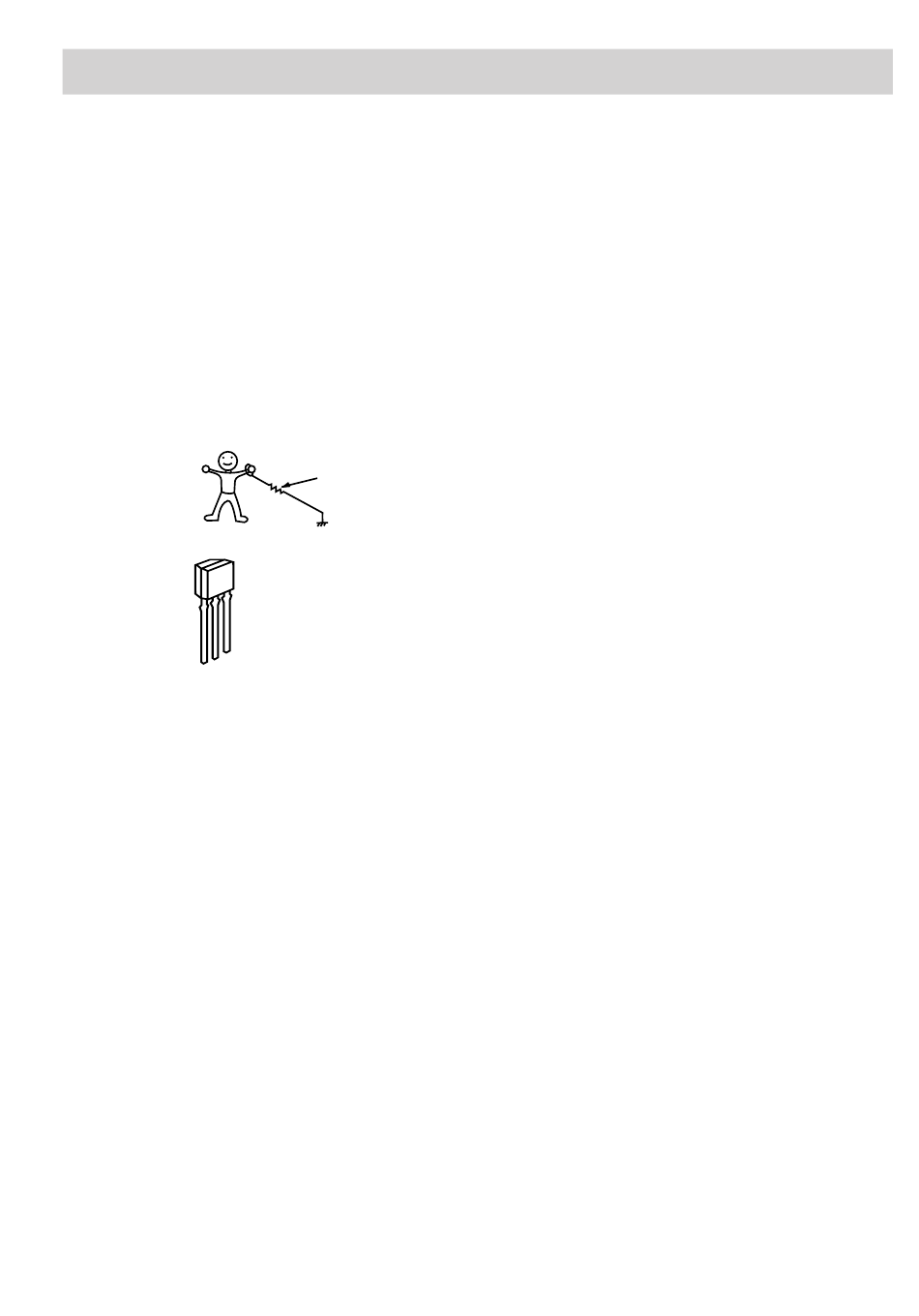

2) Lors du soudage, mettre le technicien à la masse
comme indiqué sur la figure et utiliser un fer à souder
et un plan de travail mis à la masse.
2. Formes des composants électroniques
C B
E
3. Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de
touches de commande du four à micro-ondes sont décrites
ainsi que les précautions à prendre.
Pour effectuer les réparations, le panneau de commande
tactile peut être alimenté depuis la source d'alimentation
du four ou une source externe.
(1) Réparation du panneau de touches de
commande avec l'alimentation du four :
ATTENTION :
LE TRANSFORMATEUR HAUTE TENSION DU
FOUR A MICRO-ONDES EST ENCORE ACTIF
PENDANT LA REPARATION ET PRESENTE UN
DANGER.
Par conséquent , avant de vérifier le fonctionnement du
panneau de touches de commande,
1) Débrancher le câble d'alimentation, puis retirer le
couvercle extérieur du four.
2) Ouvrir la porte et la maintenir ouverte.
3) Décharger le condensateur haute tension.
4) Débrancher les connecteurs sur les bornes
primaires du transformateur électrique.
5) S'assurer que ces connecteurs restent isolés des
autres composants ou du châssis du four en
utilisant du scotch isolant.
6) Après cette procédure, rebrancher le câble
d'alimentation.
Après avoir contrôlé les performances du panneau de
commandes tactiles,
1) Débrancher le câble d'alimentation.
2) Ouvrir la porte et la maintenir ouverte.
3) Rebrancher les connecteurs sur les bornes
primaires du transformateur électrique.
4) Réinstaller le couvercle extérieur du four (coffret).
REPARATION
Env. 1 Mohm
Transistor
KRC243M
KTA1274
R-775(W)R-785(AL) - 23
5) Rebrancher le câble d'alimentation après que le
couvercle extérieur soit remis.
6) Faire marcher le four et vérifier toutes les fonctions.
A. Sur certains modèles, le cordon d'alimentation entre le
panneau de touches de commande et le four est si
court que les deux ne peuvent pas être séparés.
Pour ces modèles, vérifier et réparer toutes les
commandes (y compris celles liées au détecteur) du
panneau de commande des touches tout en les
maintenant connectés au four.
B. Sur certains modèles, le câble d'alimentation électrique
entre le panneau de commandes tactiles et le four lui-
même est assez long pour qu'il soit possible de séparer
les deux parties. Pour ces modèles, il est possible de
vérifier et de réparer les commandes du panneau de
touches de commande tout en le séparant du four ;
dans ce cas il faut court-circuiter les bouts du
commutateur de détection de porte (sur la plaquette
PWB) du panneau de commande tactile à l'aide d'un
cavalier, qui amène un état de fonctionnement
équivalent à celui de la porte du four fermée. Comme
pour les commandes liées à la détection du panneau
de touches de commande, la vérification est possible
si la (les) résistance(s) fictive(s) d'une résistance égale
à celle des commandes est (sont) utilisée(s).
(2) Réparation du ppanneau de touches de
commande avec l'alimentation d'une source
d'alimentation externe :
Débrancher complètement le panneau de touches de
commande du four et court-circuiter les deux bouts du
commutateur de détection de porte (sur la carte PWB)
du panneau de touches de commande, qui amène un
état de fonctionnement équivalent à celui de la porte
fermée. Connecter une source d'alimentation externe à
la borne d'entrée d'alimentation du panneau de touches
de commande, ensuite il est possible de vérifier et
réparer les commandes panneau de touches de
commande, il est aussi possible de vérifier les
commandes liées à la détection du ppanneau de touches
de commande en utilisant la (les) résistance(s) fictive(s).
4. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau de
commande des touches.
1) Fer à souder : 30 W
(Il est recommandé d'utiliser un fer à souder avec une
borne de masse.)
2) Oscilloscope : Monofaisceau, plage de fréquence :
CC - 10 MHz ou modèle plus récent
3) Autres outils : Outils à main
5. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité de
commande, enlever la feuille d'aluminium appliquée
pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à
l'unité de commande en s'assurant que les fils du
conducteur ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire attention
à ne pas appliquer une tension anormale due à l'électricité
statique etc. aux bornes d'entrée ou de sortie.
4) Fixer les connecteurs, les condensateurs électro-
lytiques, etc. à la plaquette de montage imprimé, en
s'assurant que toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés lorsqu'une
haute précision est exigée.
