CUISSON AUTOMATIQUE
CUISSON AUTO, EXPRESS PIZZA, PIZZA
DECONGELATION AUTO, MENUS FUN
Les fonctions ci-dessus sont des fonctions de cuisson
automatique. Elles règlent automatiquement le bon mode
de cuisson et le bon temps de cuisson. Elles cuiront selon
l'ordre de cuisson spécial.
REDUCTION DE LA PUISSANCE DE SORTIE
Lorsque le même mode de cuisson est utilisé pendant une
durée supérieure à la durée de cuisson spécifiée, la puis-
sance de sortie est automatiquement réduite en activant et
désactivant les relais de contrôle par intermittence, comme
indiqué sur le tableau suivant. Ceci évite que la température
de la porte du four n'augmente.
MECANISME D'OUVERTURE DE PORTE
La porte peut être ouverte en tirant sur la poignée. Lorsque
l'on tire sur la poignée, que la tête du loquet est tirée,
qu'elle bouge vers le haut et qu'elle est dégagée du
crochet du loquet, la porte peut être ouverte.
Porte
Têtes
des
loquets
SW1: Commutateur du
loquet de contrôle

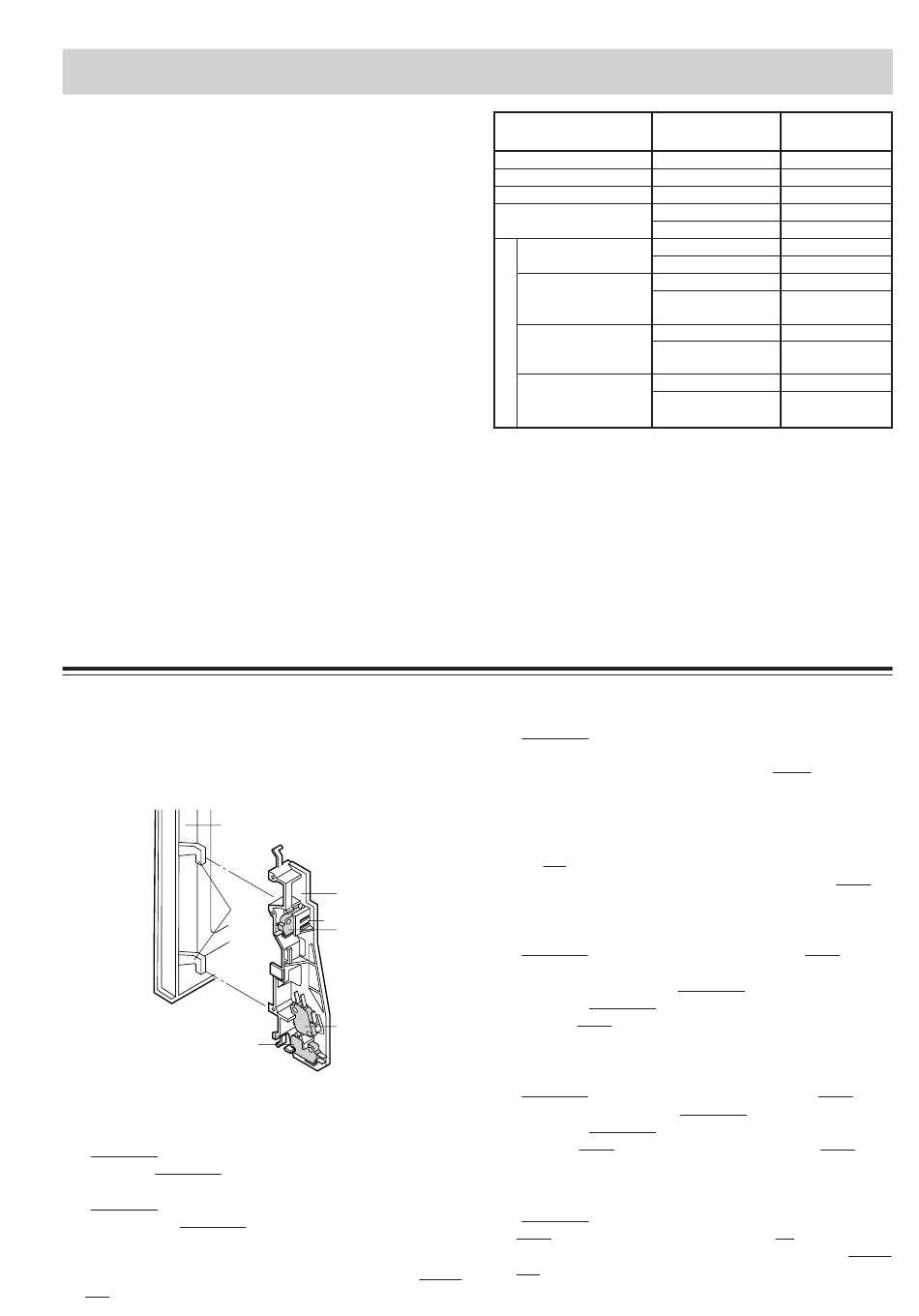

Figure D-1. Mécanisme d'ouverture de porte
COMMUTATEUR DU LOQUET DE CONTROLE SW1
1. Lorsque la porte du four est fermée, les contacts
(COM-NO) du commutateur doivent être fermés. Et les
contacts (COM-NC) doivent être ouverts.
2. Lorsque la porte du four est ouverte, les contacts
(COM-NO) du commutateur doivent être ouverts. Et
les contacts (COM-NC) doivent être fermés.
COMMUTATEUR D'ARRET SW2
1. Lorsque la porte du four est fermée, les contacts (COM-
NO) du commutateur doivent être fermés.
ORDRE DES OPERATIONS

FONCTION DES PRINCIPAUX COMPOSANTS

Crochet du loquet
Languette
SW2: Commutateur
d'arrêt
SW3: Commutateur
de contrôle
R-775(W)R-785(AL) - 9
Temps de cuisson
Mode de cuisson spécifié (minutes) sance limitée (%)
Micro-ondes (100%)
Gril supérieur
Gril inférieur
Gril supérieur et
Gril inférieur
Micro-ondes (100%)
+ Gril supérieur
Micro-ondes (100%)
C
+ Gril inférieur
O
M
B
Micro-ondes
I
(70 -100%)
N
E
+ Gril supérieur
Micro-ondes
(70 - 100%)
+ Gril inférieur
REMARQUE :
1. Au cas où le même mode de cuisson serait repété au
bout d'une 1 minute 15 secondes, le four calcule le
temps de cuisson total et réduit le niveau de puissance.
2. Et ensuite, 9 minutes plus tard, la puissance est
réduite à 50%.
FONCTIONNEMENT DU MOTEUR DU
VENTILATEUR (En mode Gril ou combiné)
Lorsque le four est arrêté en cours de cuisson, ou lorsque
la cuisson est terminée, le moteur du ventilateur se met en
marche pendant 5 minutes si le four a fonctionné pendant
plus de 2 minutes.
2. Lorsque la porte du four est ouverte, les contacts
(COM-NO) du commutateur doivent être ouverts.
COMMUTATEUR DE CONTROLE SW3
Le commutateur de contrôle est activé (les contacts (COM-
NC) sont ouverts) par la tête de loquet inférieure sur la porte
pendant que la porte est fermée. Le commutateur a pour
rôle d'empêcher le four de fonctionner en faisant sauter le
fusible F2 F8A lorsque les contacts
(COM-NC) du commutateur du loquet de contrôle SW1 ne
s'ouvrent pas alors que la porte est ouverte.
Fonction
1. Lorsque la porte du four est ouverte, les contacts
(COM-NC) du commutateur de contrôle SW3 se fer-
ment (en mode ON) parce qu'ils sont normalement
fermés et les contacts (COM-NO) s'ouvrent. Alors, les
contacts (COM-NO) du commutateur du loquet de
contrôle SW1 sont en condition désactivée OFF (con-
tacts ouverts à cause du fait que leurs commutateurs
de contact sont normalement ouverts.
2. Lorsque la porte du four est fermée, les contacts
(COM-NC) du commutateur de contrôle SW3 sont
ouverts et les contacts (COM-NO) sont fermés puis les
contacts (COM-NO) du commutateur du loquet de
contrôle SW1 et du commutateur d'arrêt SW2 sont
fermés.(A l'ouverture de la porte, chacun de ces
commutateurs fonctionne en sens inverse).
3. Si la porte du four est ouverte et que les contacts
(COM-NO) du commutateur du loquet de contrôle
SW1 ne s'ouvrent pas, le fusible F2 (F8A) saute
immédiatement après la fermeture des contacts (COM-
NC) du commutateur de contrôle.
Sortie de puis-
20 70
15 50
15 50
6 (Supérieur) 70
(REMARQUE 2)
6 (Inférieur) 70
(REMARQUE 2)
20 (Micro.) 70
15 (Gril) 50
20 (Micro.) 70
15 (Elément
50
chauffant)
_ _
15 50
_ _
15 50
