Demontage De La Porte; Depose Des Composants De La Porte Depose Des Gonds Superieur Et Inferieur Du Four; Informations Pour La Maintenance - Sharp R-22AM Manuel D'entretien

Remarque: La porte d'un four à micro-ondes est conçue pour
agir comme un joint électronique empêchant
toute fuite d'énergie de micro-ondes pendant un
cycle de cuisson. Cette fonction ne nécessite pas
l'étanchéité à l'air, à l'humidité (condensation) ou
à la lumière de la porte. Par conséquent, l'appa-
rition occasionnelle d'humidité, de lumière, ou la
DEPOSE DU COUVERCLE DE JOINT
1. Insérer un couteau long (épaisseur environ 0,5 mm) dans
le trou situé entre le couvercle de joint et la zone angulaire
du panneau de la porte, afin de dégager les pièces
encastrées. Se référer à la Fig. C-7.
REMARQUE: Comme le couvercle de joint et le panneau
de la porte sont encastrés à 16 points diffé-
rents, ne pas forcer à un endroit particulier.
2. Retirer le couvercle de joint avec précaution. (Si le cou-
vercle de joint est cassé, le remplacer par un nouveau.)
SPATULE DE VITRIER COUVERCLE DE JOINT PUTTY KNIFE
CHOKE COVER
POIGNEE
DOOR 2
HANDLE DE LA PORTE
1
BENT
COURBEE
TETES DU LOQUET LATCH HEAD

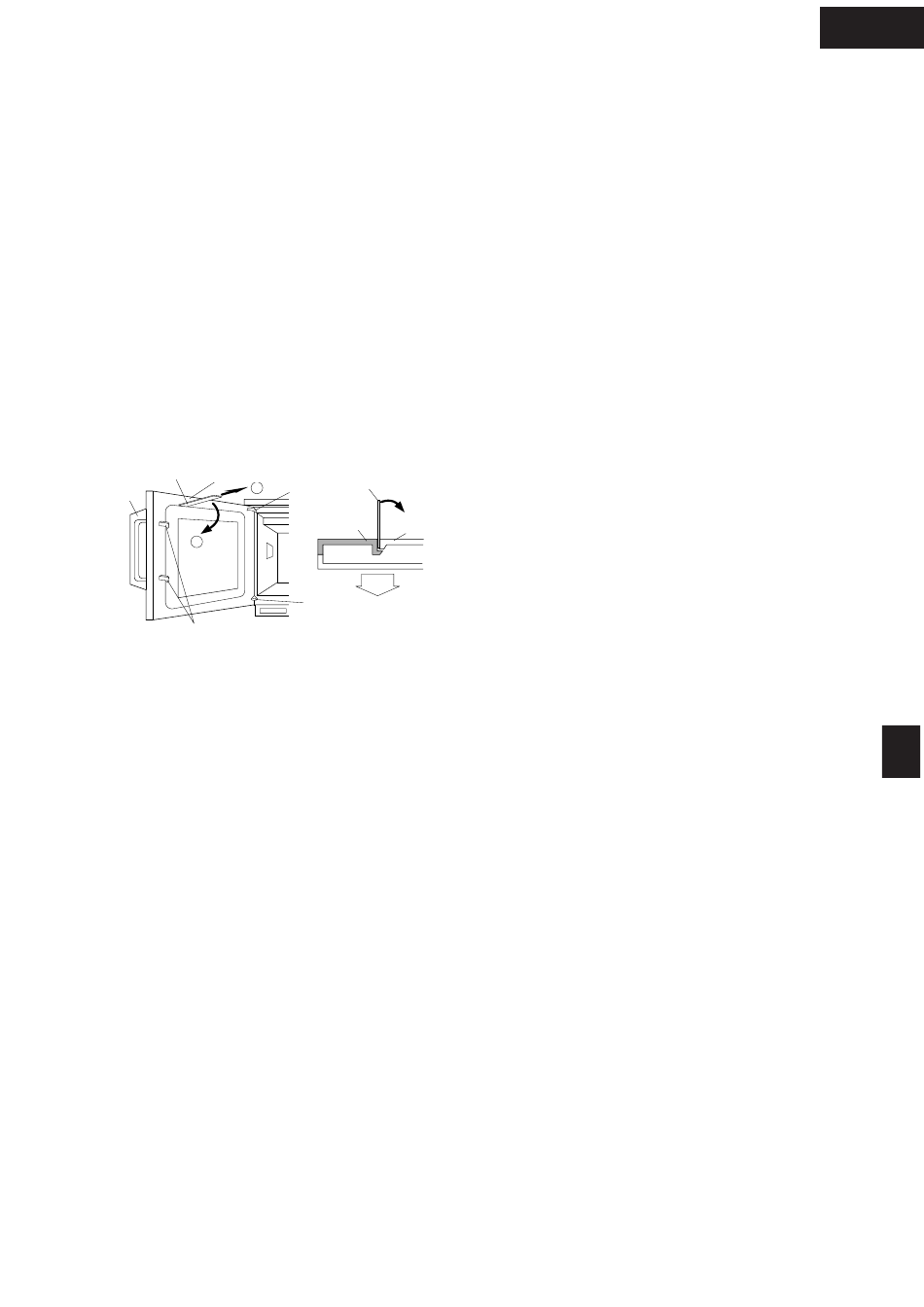

Figure C-7. Couvercle de joint
DEPOSE DES COMPOSANTS DE LA PORTE
DEPOSE DES GONDS SUPERIEUR ET INFERIEUR
DU FOUR
1. Retirer l'ensemble de la porte de la cavité du four, en se
référant à "DEPOSE" dans "REMPLACEMENT ET REG-
LAGE DE LA PORTE".
2. Retirer le couvercle de joint, en se référant à "DEPOSE
DU COUVERCLE DE JOINT".
3. Retirer les gonds du four du panneau de la porte.
4. Maintenant, les gonds du four sont dégagés.
DEPOSE DE LA POIGNEE DE LA PORTE
1. Retirer l'ensemble de la porte de la cavité du four, en se
référant à "DEPOSE" dans "REMPLACEMENT ET RE-
GLAGE DE LA PORTE".

INFORMATIONS POUR LA MAINTENANCE

IMPORTANT: Lors du remplacement du magnétron MG1 et/ou MG2, les relais (RY3 et RY4 pour R-23AT; RY2 et RY3
pour R-22AM/23AM) sur l'unité de commande doivent être remplacés au même moment. Parce que
si la durée de vie du magnétron a été dépassée, celle des relais doit également l'avoir été.

DEMONTAGE DE LA PORTE

SPATULE DE VITRIER
CHARNIERE
PUTTY KNIFE
UPPER
DU FOUR
OVEN HINGE
SUPERIEURE
COURBEE
BENT
CHOKE COVER PANNEAU
COUVERCLE DE JOINT
DOOR PANEL
DE LA PORTE
DEVANT
FRONT
LOWER
CHARNIERE DU FOUR
OVEN HINGE
INFERIEURE
sensation d'un léger mouvement d'air chaud au-
tours de la porte du four n'est pas anormale et
n'indique pas une fuite d'énergie de micro-ondes
de la cavité du four. Dans l'éventualité de ce cas,
le four ne dispose pas d'une ventilation, qui sert
principalement pour évacuer l'air saturé en vapeur
de la cavité du four.
2. Placer l'ensemble de la porte tourné vers le haut sur un
tissu doux.
3. Retirer le couvercle de joint du panneau de la porte, en se
référant à "DEPOSE DU COUVERCLE DE JOINT".
4. Retirer les deux vis (2) maintenant la poignée de la porte
sur la porte.
5. Retirer la poignée de la porte du panneau de la porte.
6. Maintenant, la poignée de la porte est libre.
DEPOSE DES TETES DES LOQUETS SUPERIEURS ET
INFERIEURS
7. Retirer le levier de déverrouillage de la porte de l'ensemble
de la porte.
8. Retirer les trois (3) vis maintenant la plaque de joint sur le
panneau de la porte.
9. Relâcher le ressort du loquet de la baguette sur le levier
de joint et la plaque de joint.
10. Retirer les têtes des loquets du levier de joint et de la
plaque de joint.
11. Maintenant, les têtes des loquets sont dégagées.
DEPOSE DU BOITIER DE LA PORTE
1. Retirer l'ensemble de la porte de la cavité du four, en se
référant à "DEPOSE" dans "REMPLACEMENT ET
REGLAGE DE LA PORTE".
2. Retirer le couvercle de joint du panneau de la porte, en se
référant à "DEPOSE DU COUVERCLE DE JOINT".
3. Retirer la poignée de la porte du panneau de la porte, en
se référant à "DEPOSE DE LA POIGNEE DE LA PORTE".
4. Courber les quatre clous (4) du boîtier de la porte.
5. Désolidariser le boîtier de la porte du panneau de porte.
6. Maintenant, le boîtier de la porte est dégagé.
DEPOSE DE LA VITRE DE LA PORTE
7. Retirer les quatre vis (4) maintenant les deux (2) plaques
externes de fixation de la vitre sur le panneau de la porte.
8. Maintenant, la vitre de porte est dégagée.
35
R-22AM
R-23AM
R-23AT
