ENSEMBLE DU PANNEAU DE COMMANDES POUR R-23AM/R-22AM

La section de commande se compose des unités suivantes
comme indiqué dans le circuit du panneau de commande.
(1) Unité des touches
(2) Unité de commutation
(3) Unité de l'encodeur
Les fonctions principales de ces unités et des signaux com-
muniqués entre eux sont expliqués ci-dessous.
1. Unité de commande
Le signal d'effleurement de commutateur et le signal de
commande de fonction du four sont tout deux traités par
micro-ordinateur.
1) Circuit de source d'alimentation
Ce circuit transforme la tension de sortie au second côté
du transformateur basse tension (T1) en tensions requises
à chaque élément par un circuit redresseur d'onde pleine,
un circuit de tension constante, etc.
2) Circuit ACL
C'est un circuit auto-effaçant, c'est-à-dire un circuit de réi-
nitialisation, ce qui permet au CI1 d'être actionné dans
son état initial.
3) Circuit générateur de signal de synchronisation de la
source d'alimentation
C'est un circuit pour générer un signal de puissance syn-
chronisé en utilisant l'autre côté de sortie du transfor-
mateur électrique T1.
Ce signal est utilisé pour une fréquence de base de trai-
tement du temps, etc.
4) Circuit d'horloge
C'est un circuit pour contrôler la fréquence d'horloge
nécessaire pour faire fonctionner le CI1.
5) CI1 (Processeur principal)
Ce micro-ordinateur à puce est responsable du contrôle
de toute l'unité de commande
6) Circuit d'affichage
C'est un circuit qui gère les tubes de l'affichage par la
sortie du CI1.
7) Circuit d'entrée du commutateur
C'est un circuit qui transmet l'information des commuta-
teurs activés au CI1.
8) Circuit de gestion du corps du son
C'est un circuit qui gère le corps du son vers la sortie du CI1.
9) Circuit d'entraînement de relais
C'est un circuit qui gère le relais de sortie par la sortie du CI1.
10) Circuit du commutateur d'arrêt
c'est un circuit qui gère CI1 pour détecter l'ouverture/
fermeture de la porte.
11) Circuit de détection de la température de l'air expulsé
C'est un circuit qui sert à transmettre les modifications de
la sortie de la thermistance (thermistance du four (1))
vers CI1.
12) Circuit de contrôle de la haute tension
C'est un circuit qui détecte les problèmes dans le mag-
nétron/ le circuit à haute tension en captant les variations
dans le flux de courant passant par l'enroulement primaire
du transformateur de haute tension.
Pendant la chauffe, le courant primaire du transformateur
de haute tension circule également au-travers de
l'enroulement primaire des transformateurs électriques CT1
et CT2. Cela fait que le courant est également transmis sur
les enroulements secondaires de CT1/CT2 et procure une
tension CA, qui est déterminée par R30/R31.

CONFIGURATION DU PANNEAU DE COMMANDE

19
Cette tension CA est alors rectifié à moitié par D30/D31 et
adoucie (filtrée) par C30/C31.
Cette tension CA est entrée sur les ports AN3 et AN4 du
CI1, ce qui détermine s'il y a un problème avec le magnét-
ron ou la haute tension.
HIGH VOLTAGE TRANSFORMER
TRANSFORMATEUR HAUTE TENSION
CT1 or CT2 ou
RY2 or RY3
R30 or ou
R31
D30 or R32 or
ou
D31 R33

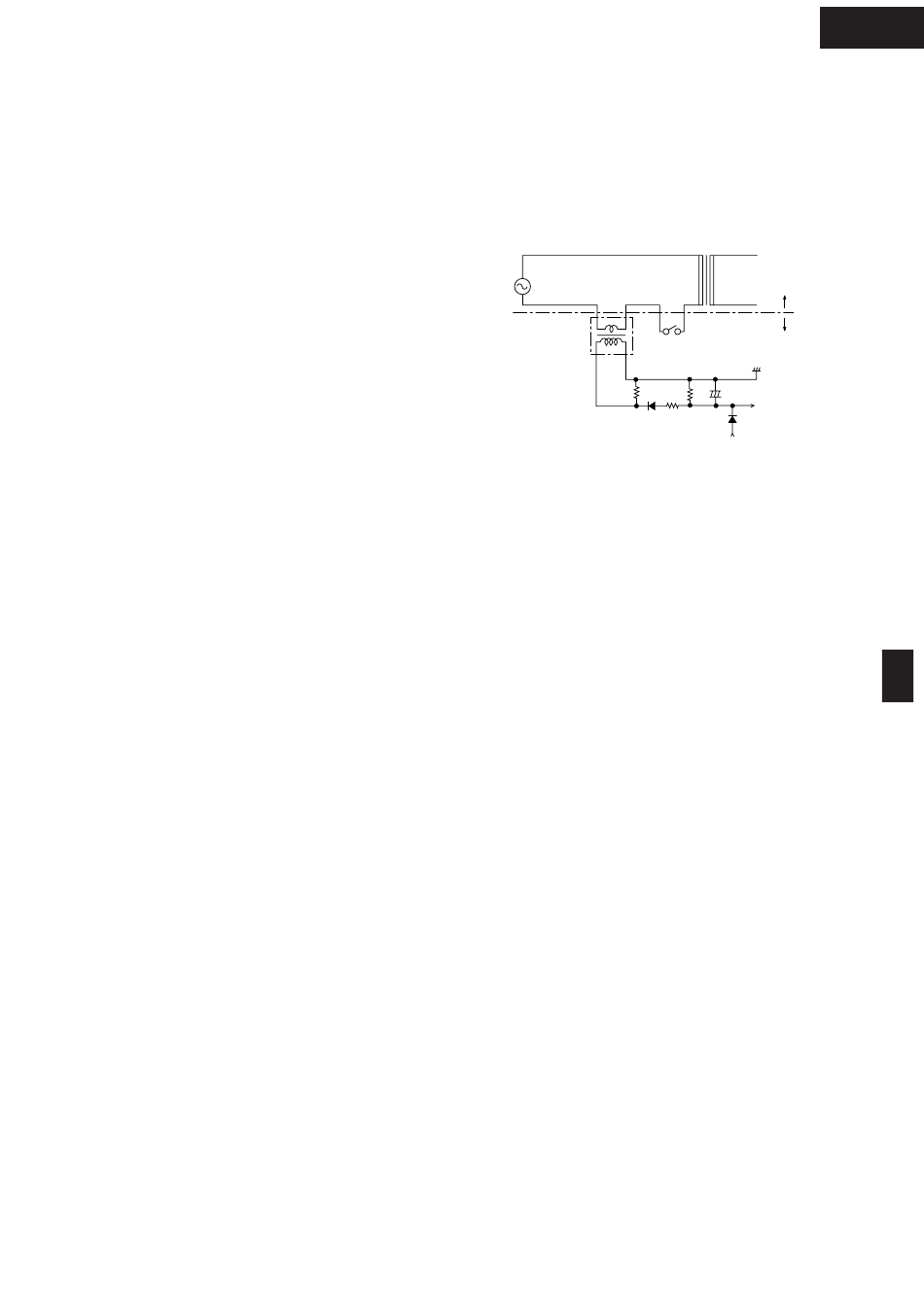

Figure T-1. Circuit de contrôle de la haute tension pour
R-23AM / R-22AM
13) Circuit de détection thermique du magnétron
C'est un circuit qui sert à transmettre les modifications de
la sortie de la thermistance (thermistance du magnétron)
vers CI1.
14) Circuit de détection thermique de la cavité du four
C'est un circuit qui sert à transmettre les modifications de
la sortie de la thermistance (thermistance du four (2))
vers CI1.
2. Unité de commutation
L'unité de touches est composée d'un circuit de matrice
dans lequel, lorsqu'une touche est activée, un des signaux
P43-P45 généré par le LSI, est transmis au-travers de la
touche et renvoyé au LSI sous la forme d'un message
P50-P51.
3. Encodeur
L'encodeur convertit le signal généré par le circuit LSI en
signal pulsionnel, et le signal pulsionnel retourne au
circuit LSI.
R-22AM
R-23AM
R - 2 3 A T
CIRCUIT A HAUTE
HIGH VOLTAGE CIRCUIT
TENSION SUR LE COTE
MAIN BODY SIDE
DU BOITIER PRINCIPAL
T/C SIDE
COTE T/C
ou
R34 or
ou
R35
C30 or C31 ou
IC1
AN3 or ou
D32 or
ou ou
AN4 PORT
PORT AN4
D33
Vc
