R-22AM
R-23AM
R-23AT
1. Précautions de manipulation des composants électro-
niques
Cette unité utilise des circuits CMOS LSI dans la partie
intégrale des circuits. Lors de la manipulation de ces piè-
ces, les précautions suivantes doivent être rigoureusement
respectées. Les circuits CMOS LSI ont une très haute
impédance aux bornes d'entrée et de sortie. Pour cette
raison, ils sont facilement affectés par la source d'a-
limentation haute tension environnante, l'électricité stati-
que dans les vêtements, etc, et parfois ils ne sont pas com-
plètement protégés par le circuit de protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper dans
une feuille d'aluminium. Emballer également toutes les
cartes de commandes PW les contenant dans des feuilles
de papier d'aluminium.

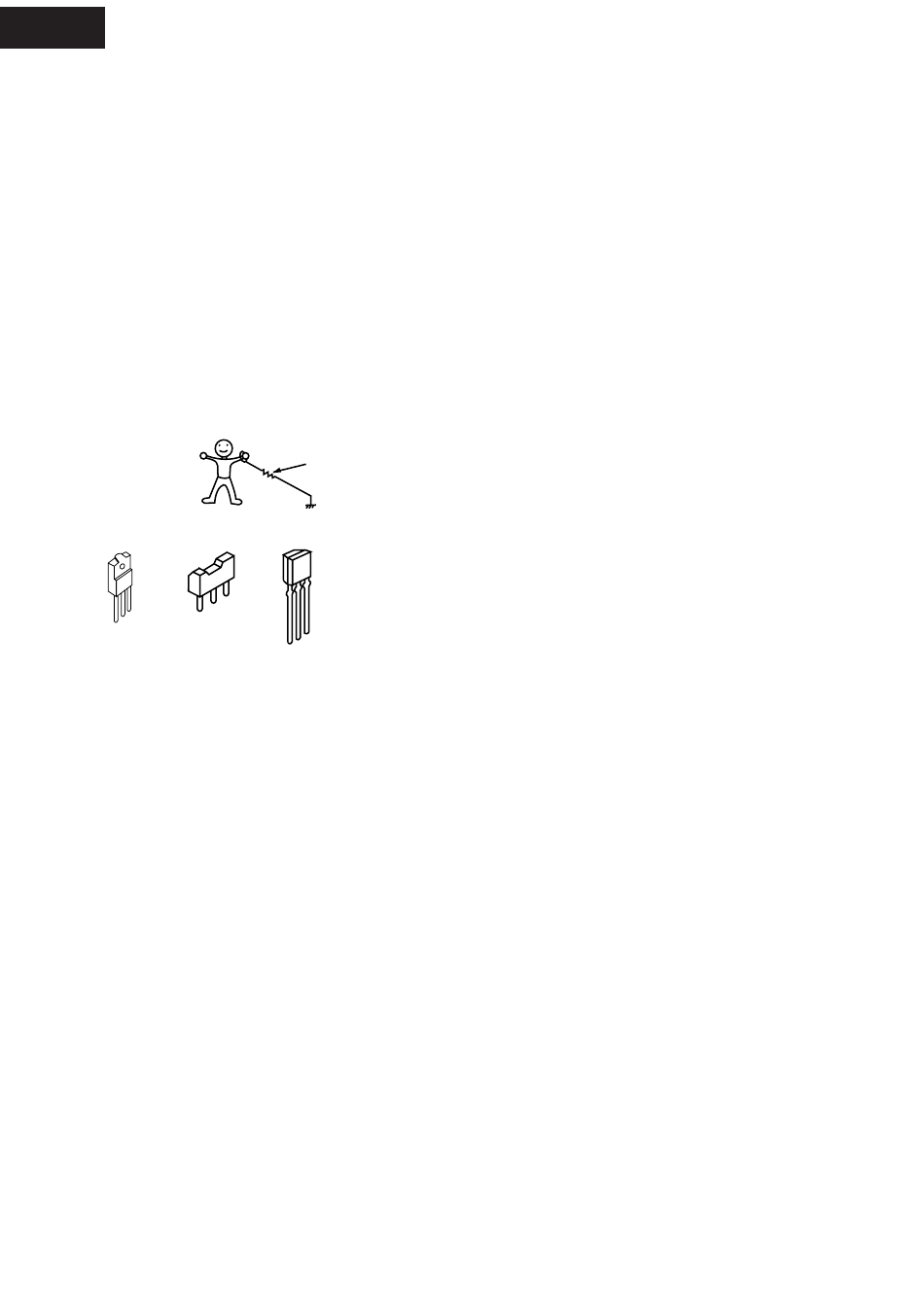

2) Lors du soudage, mettre le technicien à la masse comme
indiqué sur la figure et utiliser un fer à souder et un plan
de travail mis à la masse.
2. Formes des composants électroniques
B
C
B
E
E C
Transistor Transistor
2SB953 2SB1238
3. Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de
touches de commande du four à micro-ondes sont décrites
ainsi que les précautions à prendre. Pour effectuer les
réparations, l'alimentation du panneau de commande
des touches est disponible soit de la ligne d'alimentation
du four, soit de la source d'alimentation externe.
(1) Réparation du panneau de commande des touches avec
l'alimentation du four:
ATTENTION: SI LE TRANSFORMATEUR HAUTE
TENSION DU FOUR MICRO-ONDES
EST TOUJOURS CHARGE PENDANT
LA REPARATION C'EST UN DANGER
POTENTIEL.
Par conséquent, lors de la vérification de la performance
du panneau de commande des touches, placer le boîtier
extérieur sur le four pour éviter de toucher le transformateur
haute tension, ou débrancher la borne de l'enroulement
primaire (connecteur) du transformateur haute tension
pour le désactiver; le bout d'un tel connecteur doit être
isolé par un ruban isolant. Après la réparation, s'assurer
de remettre les fils sur leurs emplacements originaux.
A. Sur certains modèles, le câble d'alimentation électrique
entre le panneau de commandes tactiles et le four lui-
même est tellement court qu'il est impossible de séparer
les deux parties. Pour ces modèles, vérifier et réparer
toutes les commandes (y compris celles liées au détecteur)
du panneau de commande des touches tout en les mainte-
nant connectées au four.
B. Sur certains modèles, le câble d'alimentation électrique
entre le panneau de commandes tactiles et le four lui-même
est assez long pour qu'il soit possible de séparer les deux
parties. Pour ces modèles, il est possible de vérifier et de
réparer les commandes du panneau de commande des
REPARATION
approx. 1M ohm
Transistor
2SA933ASTP
DTA114YSA
DTB143ES
C B
DTD143ES
E
KRA101M
26
touches tout en le séparant du four; dans ce cas il faut court-
circuiter les bouts du commutateur de détection de porte (sur
la plaquette PWB) du panneau de commande des touches
à l'aide d'un cavalier, qui amène un état de fonctionnement
équivalent à celui de la porte du four fermée. De la même
manière que pour les capteurs de commandes sur le pan-
neau de commandes tactiles, leur vérification est possible si
un des résistors factices dotés d'une résistance équivalente
à celle des commandes est utilisée.
(2) Réparation du panneau de commande des touches avec
l'alimentation d'une source d'alimentation externe:
Débrancher complètement le panneau de commande des
touches du four et court-circuiter les deux bouts du
commutateur de détection de porte (sur la plaquette PWB)
du panneau de commande des touches, qui amène un état
de fonctionnement équivalent à celui de la porte fermée.
Connecter une source d'alimentation électrique externe
sur la borne d'entrée de l'alimentation du panneau de com-
mandes tactiles, il est ensuite possible de vérifier et réparer
les commandes sur le panneau tactile, il est également
possible de rérifier les capteurs des commandes sur le
panneau de commandes tactiles, en utilisant des résistors
factices.
4. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble du panneau
de commande des touches.
1) Fer à souder: 30 W
(Il est recommandé d'utiliser un fer à souder avec une
borne de masse.)
2) Oscilloscope: Monofaisceau, plage de fréquence: CC - 10 MHz
ou modèle plus récent.
3) Autres outils: Outils à main
5. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité de com-
mande, enlever la feuille d'aluminium appliquée pour
éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à l'unité
de commande en s'assurant que les fils du conducteur ne
sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire attention
à ne pas appliquer une tension anormale due à l'électricité
statique etc. aux bornes d'entrée ou de sortie.
4) Fixer les connecteurs, les condensateurs électrolytiques,
etc. à la plaquette de montage imprimé, en s'assurant que
toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés lorsqu'une
haute précision est exigée.
