Systeme Fonctionnant Avec Deux Magnetrons; Fonctionnement - Sharp R-22AM Manuel D'entretien

R-22AM
R-23AM
R - 2 3 A T
CUISSON AUX MICRO-ONDES VARIABLE (pour R-23AT)
Lorsque le four à micro-ondes est réglé pour des puissances
de cuisson variables, la tension de ligne est fournie aux trans-
formateurs haute tension T1+T2 par intermittence autravers
des contacts des relais RY3+RY4 selon une séquence de ba-
se 48 secondes.
Les niveaux suivants de puissance des micro-ondes sont donnés.
48 sec. ON
Touche numérique Number key
44sec. ON
44 sec. ON
Number key 9
Touche numérique 9
40 sec. ON
Number key 8
Touche numérique 8
36 sec. ON
Number key 7
Touche numérique 7
32 sec. ON
Number key 6
Touche numérique 6
26 sec. ON
Number key 5
Touche numérique 5
22 sec. ON
Number key 4
Touche numérique 4
16 sec. ON
Number key 3
Touche numérique 3
12 sec. ON
Number key 2
Touche numérique 2
8 sec. ON
Number key 1
Touche numérique 1
0 sec. ON
Number key 0
Touche numérique 0
REMARQUE: Les durées d'activation/désactivation (ON/
OFF) ne correspondent pas exactement au
pourcentage de la puissance des micro-ondes,
parce qu' environ 3 secondes sont nécessaires
pour chauffer le filament du magnétron.
CUISSON AUX MICRO-ONDES VARIABLE
(pour R-22AM et R-23AM)
Lorsque le four à micro-ondes est réglé pour des puissances
de cuisson variables, la tension de ligne est fournie aux
transformateurs haute tension par intermittence au-travers
des contacts des relais RY2+RY3 selon une séquence de
base de 48 secondes.
Les niveaux suivants de puissance des micro-ondes sont
donnés.
48 sec. ON
100%
26sec. ON
26 sec. ON
50%
12 sec. ON
20%
8 sec. ON
10%
REMARQUE: Les durées d'activation/désactivation (ON/
OFF) ne correspondent pas exactement au
pourcentage de la puissance des micro-ondes,
parce qu' environ 3 secondes sont nécessaires
pour chauffer le filament du magnétron.

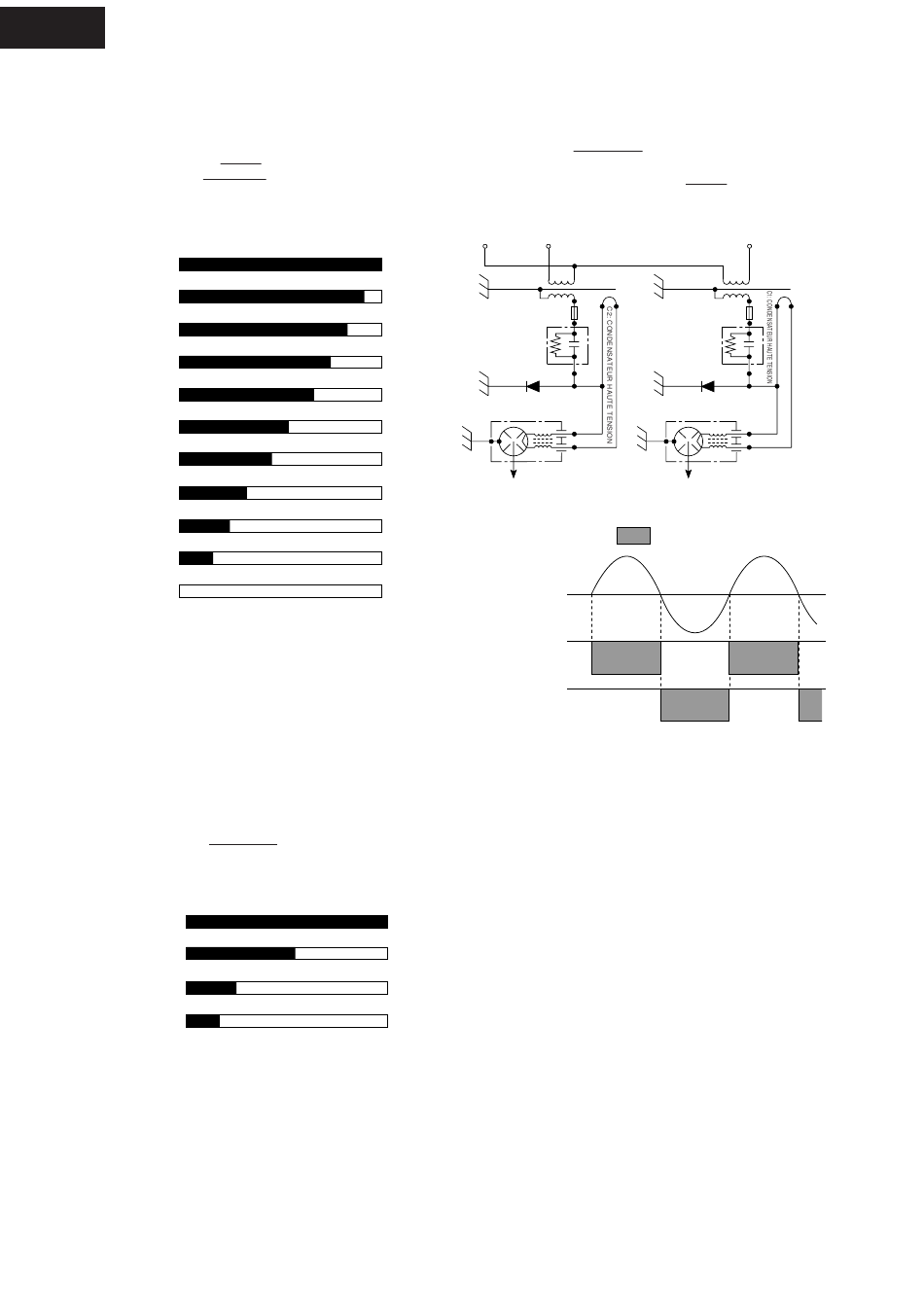

SYSTEME FONCTIONNANT
AVEC DEUX MAGNETRONS
Deux magnétrons MG1+MG2 sont installés pour fournir une
puissance de micro-ondes accrue.Les enroulement primaires
des transformateurs haute tension T1+T2 sont raccordés
pour que chaque magnétron puisse osciller en fonction de la
fréquence de l'alimentation électrique. Se référer aux Figures
B-1 et B-2.
T2: TRANSFORMATEUR T2: HIGH VOLTAGE
TRANSFORMER
HAUTE TENSION
H. V. FUSE
FUSIBLE HAUTE TENSION
REDRESSEUR HAUTE TENSION H. V. RECTIFIER
MG2: MAGNETRON (INFERIEUR) MG2: MAGNETRON (LOWER)
Figure B-1. Circuit à haute tension
FREQUENCE
COMMERCIAL
COMMERCIALE FREQUENCY
(50 Hz) (50HZ)
PUISSANCE
POWER OUTPUT
RETRIBUEE PAR
BY MAGNETRON T1
LE MAGNETRON T1
PUISSANCE
POWER OUTPUT
RETRIBUEE PAR
BY MAGNETRON T2
LE MAGNETRON T2
Figure B-2. Fonctionnement du magnétron
6
T1: TRANSFORMA-
T1: HIGH VOLTAGE
TEUR HAUTE
TRANSFORMER
TENSION (AVANT)
(REAR)
(ARRIERE)
H. V. FUSE
FUSIBLE HAUTE TENSION
REDRESSEUR HAUTE TENSION
H. V. RECTIFIER
MG1: MAGNETRON (SUPERIEUR) MG1: MAGNETRON (UPPER)

FONCTIONNEMENT

OPERATION OF
MAGNETRON
DU MAGNETRON
(FRONT)
