EFFECTUER LES VERIFICATIONS 4R.

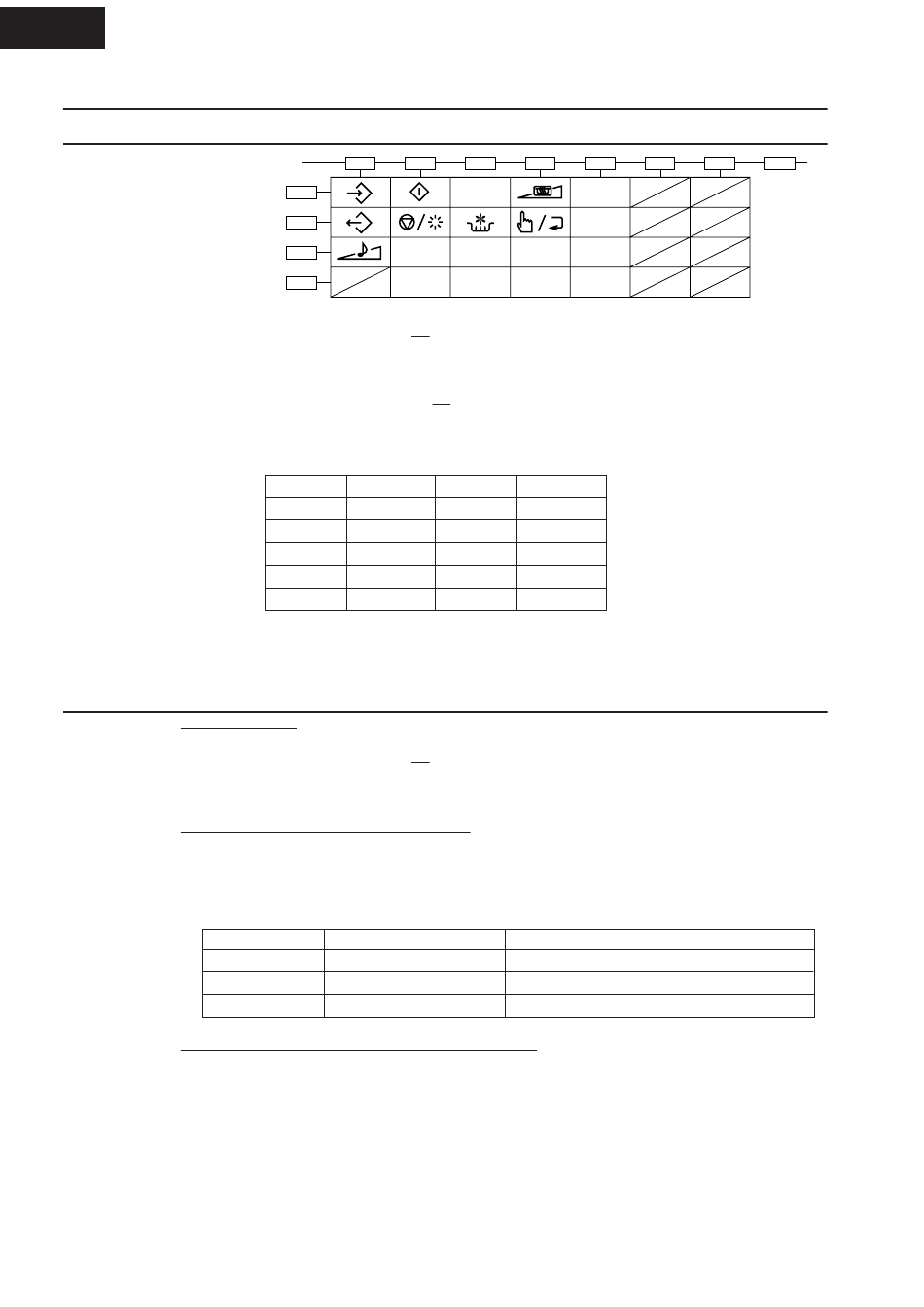

TEST DE L'UNITE DE COMMUTATION POUR R-23AM / R-22AM
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le bloc de l'unité de commutation en se référant à la dépose du bloc du panneau de commande.
3. Pour tester les commutateurs (SW1-SW5) sur l'unité de commutation, vérifier entre les bornes du
connecteur CN-F comme indiqué dans le tableau ci-dessous, en utilisant un ohmmètre quand les
commutateurs sont enfoncés et relâchés.
4. Si des résultats incorrects sont obtenus, remplacer les commutateurs défectueux.
5. EFFECTUER LES VERIFICATIONS 4R.
Q

TEST DU RELAIS

EFFECTUER LES VERIFICATIONS 3D.
Retirer le boîtier extérieur et vérifier la tension entre les broches n° 5 et 7 du connecteur (A) sur l'unité de commande
avec un voltmètre CA. La mesure doit indiquer 230 volts, si ce n'est pas le cas vérifier le circuit de l'unité de commande.
Test des relais RY1, RY3 et RY4 pour R-23AT
Ces relais fonctionnent sous tension CC.
Vérifier la tension à la bobine du relais à l'aide d'un voltmètre CC pendant la cuisson aux micro-ondes.
CC. Tension indiquée ............................ Relais défectueux.
CC. Tension non indiquée ..................... Vérifier la diode qui est branché sur la bobine du relais. Si la
SYMBOLE DE RELAIS TENSION DE FONCTIONNEMENT
Test des relais RY1, RY2 et RY3 pour R-23AM / R-22AM
Ces relais fonctionnent sous tension CC.
Vérifier la tension à la bobine du relais à l'aide d'un voltmètre CC pendant la cuisson aux micro-ondes.
CC. Tension indiquée ............................... Relais défectueux.
CC. Tension non indiquée ........................ Vérifier la diode qui est branché sur la bobine du relais.
PROCEDURES DE TEST
G 8 G 7
G 9
G 10
11
G 11 1
12
2
G 12
Commutateurs Bornes
SW1 F1 - F4
SW2 F1 - F5
SW3 F2 - F4
SW4 F2 - F5
SW5 F3 - F4
RY1 APPROX. 19,0 V C.C.
RY3 APPROX. 16,0 V C.C.
RY4 APPROX. 18 V C.C.
