R-204(W)
LETTRE DE
PROCEDURE
L
TEST DU RELAIS
EFFECTUER LES VERIFICATIONS 3D.
Retirer le boîtier extérieur et vérifier la tension entre la broche N° 3 du connecteur à 2 broches (A) et
la borne commune du relais (RY2) et de l'unité de commande avec un voltmètre CA.
La mesure doit indiquer 230 volts, si ce n'est pas le cas vérifier le circuit du four.
Test du relais
Vérifier la tension à la bobine du relais à l'aide d'un voltmètre CC pendant la cuisson aux micro-ondes.
Tension CC indiquée. .......... Relais défectueux.
Tension CC non indiquée. ... Vérifier la diode qui est branchée sur la bobine du relais. Si la diode
SYMBOLE DE RELAIS
RY1
RY2
EFFECTUER LES VERIFICATIONS 4R.
N

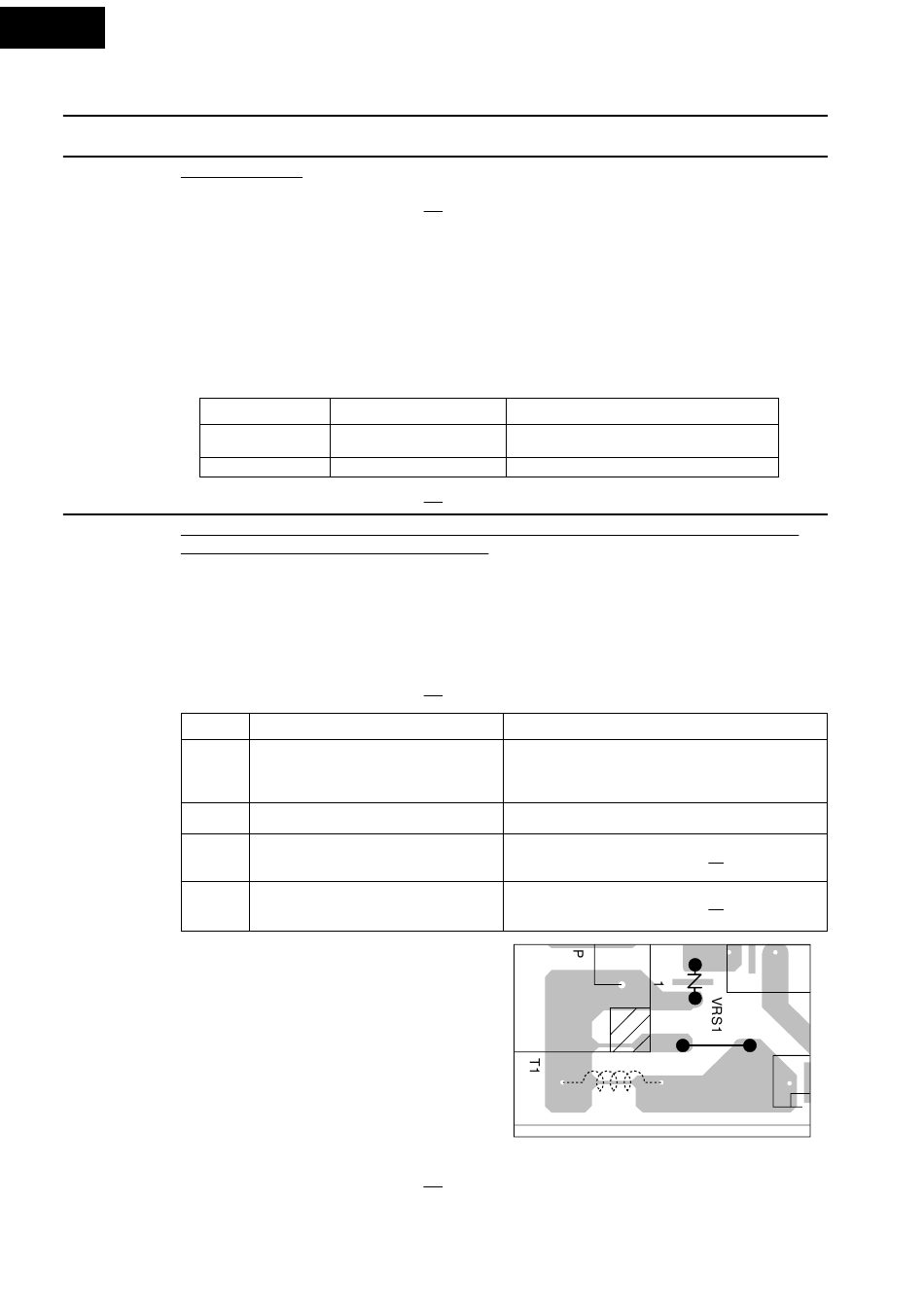

PROCEDURES A RESPECTER LORSQUE LE FILM DE PROTECTION SUR LA CARTE DE
CÂBLAGE IMPRIMEE (PWB) EST OUVERTE
Pour protéger les circuits électroniques, ce modèle est fourni avec une fine couverture de toile rajoutée
sur l'entrée des circuits sur la carte de câblage imprimée, ce film de protection fonctionne comme un
fusible. Si le film de protection est ouvert, suivre le guide de dépistage des pannes ci-dessous pour
effectuer la réparation.
Problème: l'indicateur de mise sous tension (POWER ON) ne s'allume pas.
EFFECTUER LES VERIFICATIONS 3D.
ACTIONS
1
2
3
4
REMARQUE : * Au moment des réparations,
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURES DE TEST
TEST DES COMPOSANTS
est correcte, l'unité de commande est défectueuse.
TENSION DE SERVICE
Env. 12,0V CC
Env. 11,0 V C.C.
OCCURENCE
La tension nominale CA n'est pas présente
entre La broche no. 3 du connecteur à 2
broches CN-A et la borne commune
du relais RY2.
La tension nominale CA est présente sur le
premier côté du transformateur basse tension.
Le film est brisé seulement au point "a".
Le film est brisé aux points "a" et "b".
faire une inspection visuelle des
dommages provoqués par gril-
lage de la varistance et exam-
iner dans le transformateur la
présence de court-circuits en-
tre les différentes couches à
l'aide du testeur (vérifier la ré-
sistance de l'enroulement pri-
maire).
S'il y a une anomalie, remplacer
les pièces défectueuses.
COMPOSANTS CONNECTES
Lampe du four / Moteur du plateau tournant /
Moteur du ventilateur
Transformateur haute tension
CAUSE OU REMEDE
Vérifier la tension d'alimentation et le cordon d'alimentation
du four.
Le transformateur basse tension ou le circuit secondaire
sont défectueux. Vérifier et réparer.
* Insérer un fil cavalier J1 et le souder.
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER)
*Insérer la bobine RCILF2003YAZZ entre "c" et "d"
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER)
b
d
a
12
RY1
CNA
J1
c
3
