Lors du dépistage des pannes du four à micro-ondes, il est
utile de suivre l'ordre des opérations en effectuant les
vérifications. La plupart des causes possibles des pannes
nécessitent la réalisation d'un test spécifique. Ces pro-
cédures de test sont désignées par une lettre que vous
retrouvez dans la section "Procédure de test".
PROCEDURE DES TESTS
CAUSE POSSIBLE
ET
PIECES DEFECTUEUSES
PROBLEME
CONDITION
Le fusible initial saute lorsque le cor-
don d'alimentation est branché dans la
prise murale.
Le fusible F8A saute lorsque le cordon
d'alimentation est branché dans la
prise murale. (Minuterie inactivée)
MODE OFF
Le four ne fonctionne pas du tout.
La minuterie n'est pas réglée mais
lorsque la porte se ferme, le four com-
mence à fonctionner.
Le four ne fonctionne pas lorsque la
manette de la minuterie est tournée, la
porte fermée.
La lampe du four ne s'allume pas pen-
dant le fonctionnement.
Le moteur du ventilateur ne fonctionne
pas.
L'ensemble moteur du plateau tournant
ne fonctionne pas.
Le four ou autres pièces électriques
ne s'arrêtent pas lorsque la manette
de la minuterie est sur "0".
Le four semble fonctionner, mais peu
de chaleur ou aucune chaleur n'est
MODE DE
produite dans l'aliment. (Le niveau de
CUISSON
puissance des micro-ondes est réglé
sur 800 W.)
Le four ne fonctionne pas correctement
pendant le mode de cuisson variable
excepté pour le mode de cuisson 800 W.
Le four passe en cycle de cuisson,
mais se coupe avant la fin du cycle de
cuisson.
Le four s'arrête dès qu'il est mis en
route.
Le moteur du ventilateur, la lampe du
four et le moteur du plateau tournant
ne fonctionnent pas simultanément.

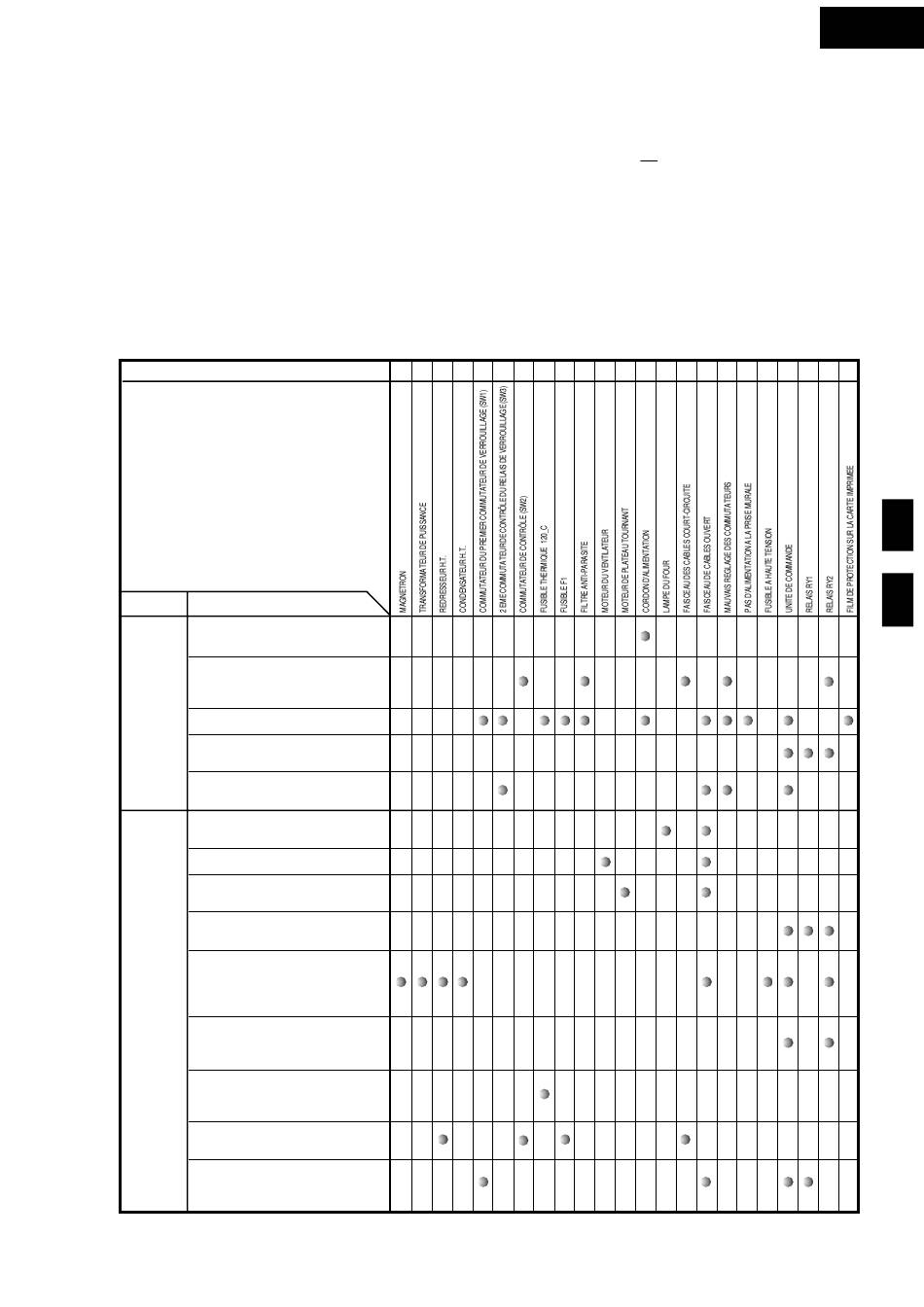

GUIDE DE DEPISTAGE DES PANNES

A B C D
IMPORTANT : Si le four ne fonctionne plus à cause d'un
fusible F1 fondu. Vérifier le 1er commuta-
teur de verrouillage (SW1), le commutateur
de contrôle (SW2) et le 2ème relais de
verrouillage (RY2) avant de changer le
fusible F1.
E E E F G H I I
7
R-204(W)
J K L L M
