REMPLACEMENT DU CORDON D'ALIMENTATION
Dépose
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déposer la vis (1) unique fixant le fil vert/jaune à la
cavité du four.
3. Débrancher les fils du cordon d'alimentation du filtre
antiparasites, en se reportant à la figure C-3 (a).
4. Détacher la butée de cordon de montage du cordon
d'alimentation des orifices carrés de la plaque arrière de
la cavité du four, en vous reportant à la figure C-3 (b).
5. Maintenant, le cordon d'alimentation est dégagé.
Vis
Fil Vert/Jaune
Fil Bleu
Filtre anti-
parasites

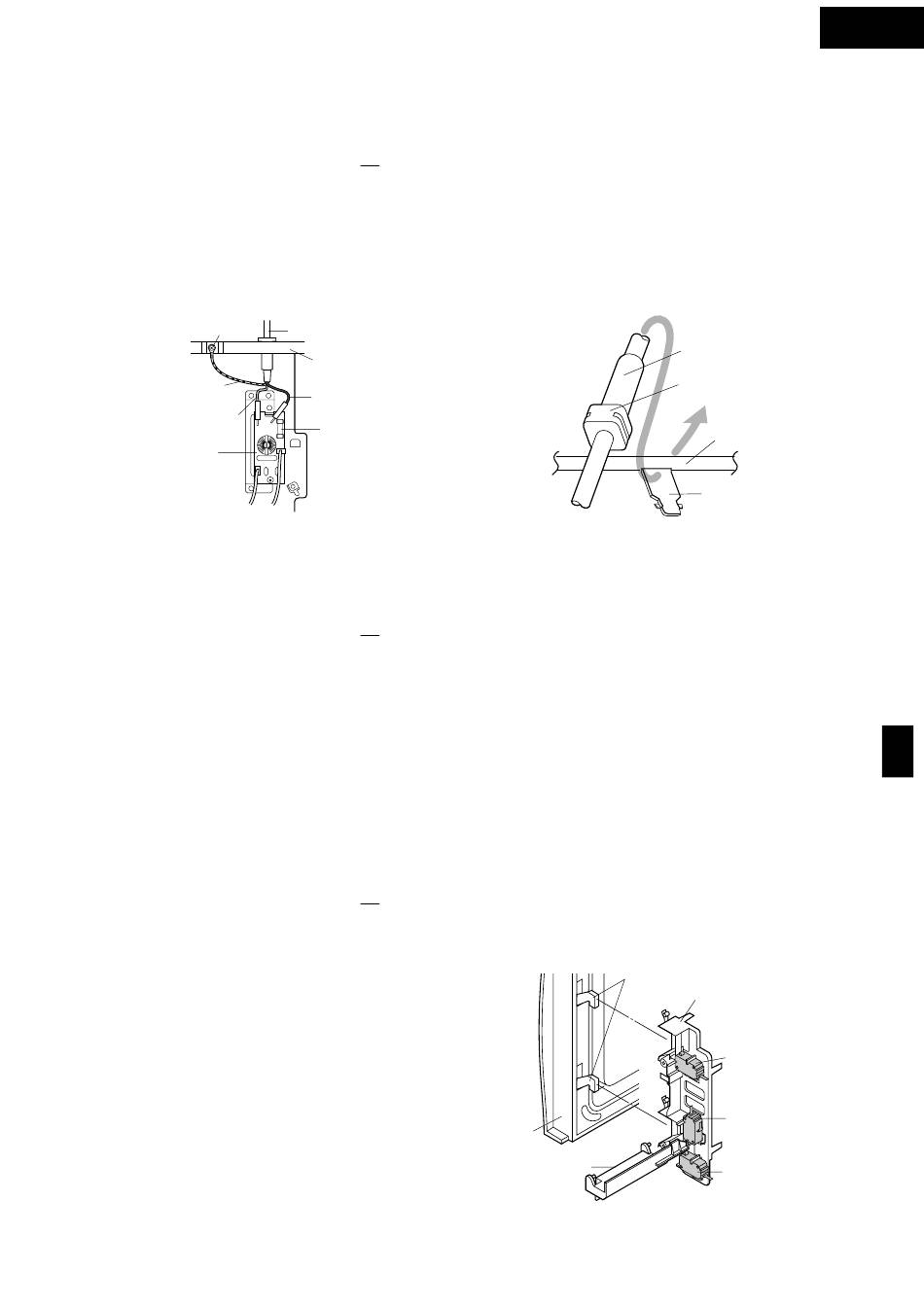

Figure C-3 (a). Remplacement du cordon
d'alimentation
RETRAIT DU PREMIER COMMUTATEUR DE VERROUILLAGE (SW1), DU 2EME COMMUTATEUR DE
CONTRÔLE DES RELAIS DE VERROUILLAGE (SW3) ET DU COMMUTATEUR DE CONTRÔLE (SW2)
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les fils des commutateurs.
3. Retirer les deux (2) vis retenant le crochet du loquet au
rebord du four.
4. Retirer le levier du commutateur de la cavité du four
5. Retirer l'ensemble du crochet du loquet du rebord du four.
6. Pousser vers l'extérieur les deux (2) languettes restan-
tes et fixant le commutateur.
7. Maintenant le commutateur est dégagé.
Réinstallation
1. Réplacer chaque commutateur à sa place. Les commu-
tateurs secondaires de verrouillage/contrôle sont en
REGLAGE DU 1ER COMMUTATEUR DE VERROUILLAGE (SW1), LE 2EME COMMUTATEUR DE
CONTRÔLE DES REALIS DE VERROUILLAGE (SW3), ET DU COMMUTATEUR DE CONTRÔLE (SW2)
1. EFFECTUER LES VERIFICATIONS 3D.
Si le premier commutateur de verrouillage, le 2ème commu-
tateur du relais de contrôle du verrouillage et le commutateur
de contrôle ne fonctionnent pas correctement à cause d'un
mauvais réglage, le réglage suivant devrait être fait.
2. Desserrer les deux (2) vis fixant le crochet du loquet à
la bride avant de la cavité du four.
3. Lorsque la porte est fermée, régler le crochet du loquet
en le déplaçant d'avant en arrière, et de haut en bas.
Le jeu d'ouverture et de fermeture de la porte permis
par les différentes positions (inférieures ou supérieures)
du crochet du loquet ne doit pas dépasser 0,5 mm. La
position verticale du crochet du loquet doit être ajustée
de sorte que le premier commutateur de verrouillage et
le 2 ème commutateur de contrôle du relais du ver-
rouillage sont activés alors que la porte est fermée. La
position verticale du crochet du loquet doit être ajustée
pour que la manette du commutateur de con-trôle soit
enfoncée quand la porte est fermée.
4. Fixer les vis fermement avec les rondelles.
Cordon d'alimentation
Plaque arrière de la
cavité du four
Fil marron
Fusible
Réinstallation
1. Insérer la butée de cordon de montage du cordon
d'alimentation dans le trou carré du boîtier arrière, en
se référant à la figure C-3 (b).
2. Installer le fil de mise à la terre du cordon d'alimentation
et l'angle de mise à la terre à la cavité à l'aide d'une (1)
vis et serrer la vis.
3. Brancher les conducteurs marron et bleu du cordon
d'alimentation correctement au filtre antiparasites, en
se reportant au Diagramme schématique.
Figure C-3 (b). Remplacement du cordon
d'alimentation
position abaissée et le commutateur de détection de
porte est en position relevée.
2. Rebrancher les connexions de câblage de chaque
commutateur.
Se référer au diagramme illustré.
3. Fixer le crochet du loquet (avec deux (2) vis de mon-
tage) sur le rebord du four.
4. Reposer le levier du commutateur dans la cavité
5. S'assurer que le commutateur de contrôle fonctionne
correctement et vérifier la continuité du circuit de con-
trôle. Se référer au chapitre "Procédure de test" et pro-
cédure de réglage.
5. Vérifier le fonctionnement de tous les commutateurs.
Si un des commutateurs n'a pas été activé par la ferme-
ture de la porte, dévisser les vis et régler la position du
crochet du loquet.
Têtes des loquets
Porte
Levier du
commutateur
Figure C-4. Réglages du commutateur du loquet
19
R-204(W)
Cordon d'alimentation
Butée du cordon
Plaque arrière de
la cavité du four
Orifice carré
Crochet du loquet
SW3 :
2ème commutateur de
contrôle du relais de
verrouillage
SW2 :
Commutateur
de contrôle
SW1 :
Premier commutateur
de verrouillage
