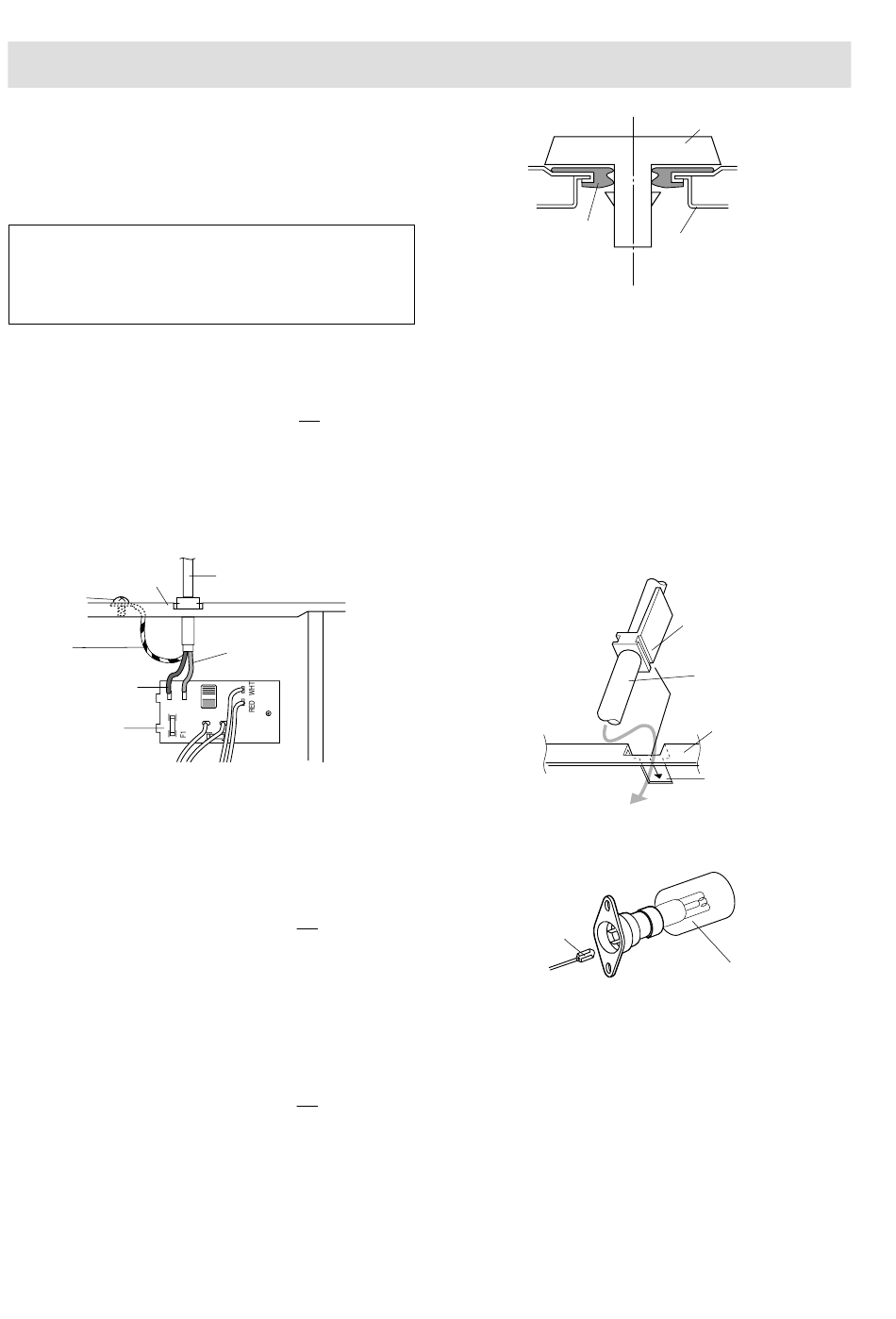

REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE DE L'ACCOUPLEMENT DU PLATEAU TOURNANT
1. Retirer le moteur du plateau tournant, consulter la
section "Retrait du moteur du plateau tournant".
2. Tirer sur l'accouplement pour l'extraire du trou dans
la cavité du four.
3. L'accouplement du plateau tournant est alors dégagé.
ATTENTION : REMPLACER LA GARNITURE EN MEME
TEMPS QUE L'ACCOUPLEMENT.
PARCE QUE L'EMBALLAGE RISQUE
D'ÊTRE ABÎMÉ LORSQUE LES
RACCORDS SONT TIRES.
Dépose
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déposer la (1) vis fixant le fil vert/jaune à la plaque
arrière de la cavité.
3. Débrancher les fils du cordon d'alimentation du filtre
anti-parasites, en se reportant à la figure C-4 (a).
4. Dégager le cordon d'alimentation du boîtier arrière.
5. Maintenant, le cordon d'alimentation est dégagé.
Plaque arrière de
Oven cavity back plate
la cavité du four
Vis
Screw
Green/ Yellow
wire
Fil Vert/
Jaune
Brown wire
Fil marron
L
Noise filter
Câble de filtre
de parasites
Figure C-4 (a). Remplacement du cordon d'alimentation
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer les fils conducteurs comme lors de la dépose
du connecteur Positive lock
3. Soulever la prise de la lampe du four de ses attaches.
4. Maintenant la lampe du four est dégagée.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer la (1) vis fixant le conduit d'évacuation de la
cavité du four.
3. Déposer le conduit d'évacuation de la cavité du four.
4. Retirer les deux (2) vis maintenant les deux (2) bornes
du câblage d'alimentation des fils principaux de
l'élément de chauffage du grill.
5. Retirer les vis (2) maintenant les cornières (2) de
REMPLACEMENT DU CORDON D'ALIMENTATION
Power supply cord
Cordon d'alimentation
Blue wire
Fil Bleu
N
TP
TL
F F2
DEPOSE DE LA PRISE DE LA LAMPE DU FOUR
®
.
DEPOSE DE L'ELEMENT CHAUFFANT DU GRIL
Garniture
Packing
Figure C-3. Accouplement du plateau tournant
Réinstallation
1. Insérer la cale du cordon du cordon d'alimentation
dans le trou carré de la cornière d'alimentation en se
reportant à la Figure C-4 (b).
2. Installer le fil conducteur de mise à la terre du cordon
d'alimentation à la cavité du four à l'aide d'une (1) vis
et serrer la vis.
3. Brancher les conducteurs marron et bleu du cordon
d'alimentation correctement au filtre anti-parasites, en
se reportant au Diagramme schématique.
Figure C-4 (b). Remplacement du cordon d'alimentation
Verrou
Lock
Figure C-5. Lampe du four
l'élément chauffant du gril à la partie supérieure de la
cavité du four.
6. Retirer les cornières (2) de l'élément chauffant du gril
de la cavité du four.
7. Déposer l'élément chauffant du gril de la partie supérieur
de la cavité du four.
8. Maintenant, l'ensemble élément chauffant du gril est
dégagé.
R-74ST - 26
Coupling
Accouplement
Angle de support T.T.M.
T.T.M. support
angle
CALE DU CORDON
MOULDING
CORD STOPPER
CORDON
POWER
D'ALIMENTATION
SUPPLY CORD
OVEN CAVITY
PLAQUE ARRIERE DE
LA CAVITE DU FOUR
BACK PLATE
TROU CARRE
SQUARE HOLE
Bulb
Buld
