1. Précautions de manipulation des composants
électroniques
Cette unité utilise des circuits CMOS LSI dans la partie des
circuits intégrés. Lors de la manipulation de ces pièces, les
précautions suivantes doivent être rigoureu-sement
respectées. Les circuits CMOS LSI ont une très haute
impédance aux bornes d'entrée et de sortie. Pour cette
raison, ils sont facilement affectés par la source d'alimen-
tation haute tension environnante, l'électricité statique
dans les vêtements, etc. et parfois ils ne sont pas complè-
tement protégés par le circuit de protection incorporé.
Afin de protéger le circuit CMOS LSI.
1) Lors du stockage et du transport, bien l'envelopper
dans une feuille d'aluminium. Envelopper également
les plaquettes de montage imprimé dans une feuille
d'aluminium.

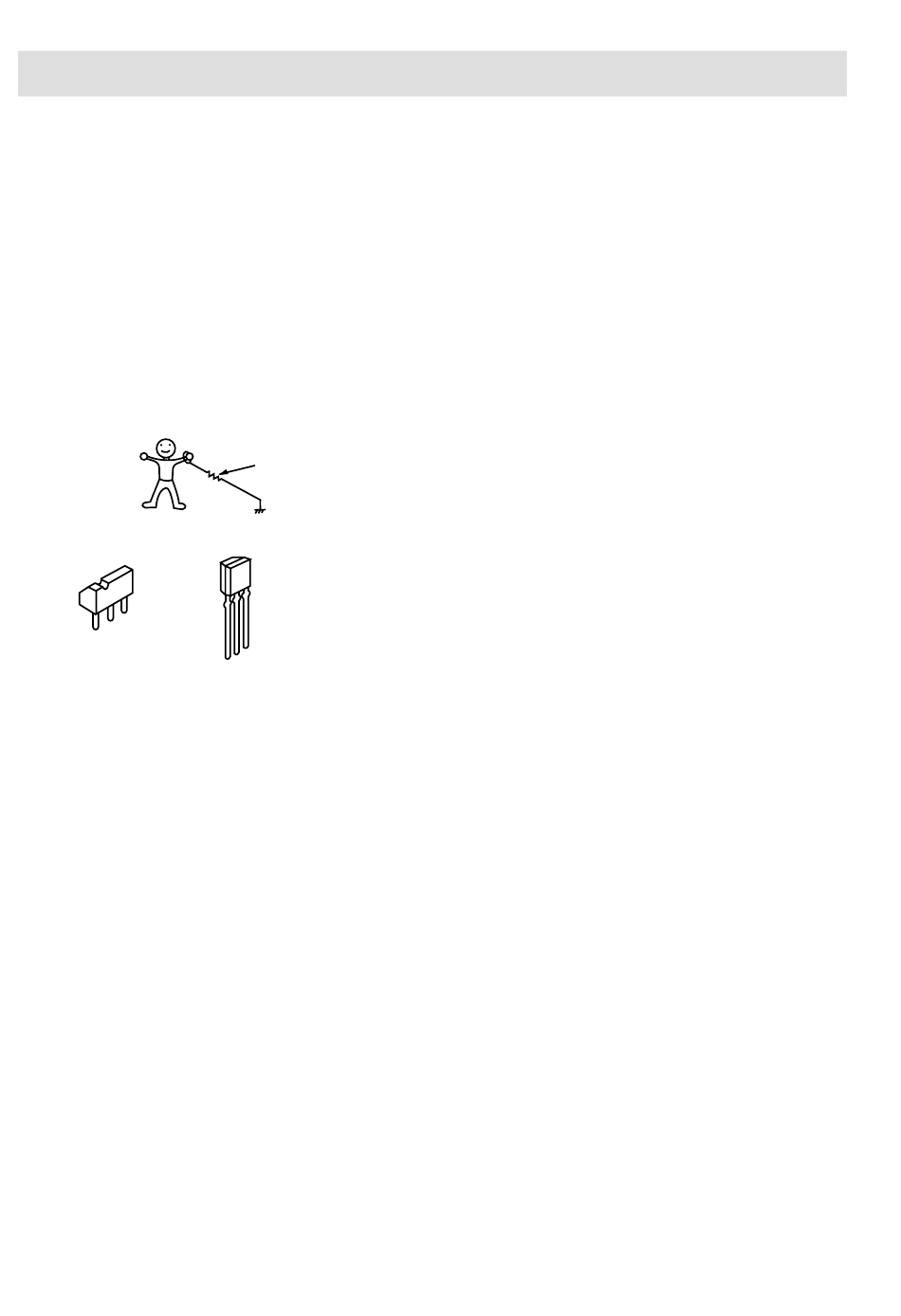

2) Lors du soudage, mettre le technicien à la masse com-
me indiqué sur la figure et utiliser un fer à souder et un
plan de travail mis à la masse.
2. Formes des composants électroniques
B
C
E
Transistor
2SB1238
3. Réparation du panneau de touches de commande
Les procédures permettant de réparer le panneau de
touches de commande du four à micro-ondes sont décrites
ainsi que les précautions à prendre.
Pour effectuer les réparations, l'alimentation du panneau
de commande des touches est disponible soit de la ligne
d'alimentation du four, soit de la source d'alimentation externe.
(1) Réparation du panneau de commande des touches
avec l'alimentation du four :
ATTENTION :
LE TRANSFORMATEUR HAUTE TENSION DU FOUR
A MICRO-ONDES EST ENCORE ACTIF PENDANT
LA REPARATION ET PRESENTE UN DANGER.
En conséquences, avant de vérifier le fonctionnement du
panneau de commande de touches,
1) Débrancher le câble d'alimentation, puis retirer le
couvercle extérieur du four.
2) Ouvrir la porte et la maintenir ouverte.
3) Décharger le condensateur haute tension.
4) Débrancher les connecteurs sur les bornes
primaires du transformateur électrique.
5) S'assurer que ces connecteurs restent isolés des
autres composants ou du châssis du four en
utilisant du scotch isolant.
6) Après cette procédure, rebrancher le câble
d'alimentation.
Après avoir contrôlé les performances du panneau de
commandes tactiles,
1) Débrancher le câble d'alimentation.
2) Ouvrir la porte et la maintenir ouverte.
3) Rebrancher les connecteurs sur les bornes
primaires du transformateur électrique.
4) Réinstaller le couvercle extérieur du four (coffret).
REPARATION
approx. 1M ohm
Env. 1 Mohm
Transistor
C B
KRC243M
E
R-74ST - 22
5) Rebrancher le câble d'alimentation après que le
couvercle extérieur soit remis.
6) Faire marcher le four et vérifier toutes les fonctions.
A. Sur certains modèles, le cordon d'alimentation entre le
panneau de commande des touches et le four est si
court que les deux ne peuvent pas être séparés.
Pour ces modèles, vérifier et réparer toutes les comman-
des (y compris celles liées au détecteur) du panneau
de commande des touches tout en les maintenant
connectés au four.
B. Sur certains modèles, le câble d'alimentation électrique
entre le panneau de commandes tactiles et le four lui-
même est assez long pour qu'il soit possible de séparer
les deux parties. Pour ces modèles, il est possible de
vérifier et de réparer les commandes du panneau de
commande des touches tout en le séparant du four;
dans ce cas il faut court-circuiter les bouts du commu-
tateur de détection de porte (sur la plaquette PWB) du
panneau de commande des touches à l'aide d'un
cavalier, qui amène un état de fonctionnement équi-
valent à celui de la porte du four fermée. Comme pour
les commandes liées à la détection du panneau de
touches de commande, la vérification est possible si la
(les) résistance(s) fictive(s) d'une résistance égale à
celle des commandes est (sont) utilisée(s).
(2) Réparation du panneau de commande des
touches avec l'alimentation d'une source
d'alimentation externe :
Débrancher complètement le panneau de commande
des touches du four et court-circuiter les deux bouts du
commutateur de détection de porte (sur la carte PWB)
du panneau de commande des touches, qui amène un
état de fonctionnement équivalent à celui de la porte
fermée. Connecter une source d'alimentation externe
à la borne d'entrée d'alimentation du panneau de
commande des touches, ensuite il est possible de
vérifier et réparer les commandes du panneau de
commande des touches, il est aussi possible de vérifier
les commandes liées à la détection du panneau de
commande des touches en utilisant la (les) résis-
tance(s) fictive(s).
4. Outillage pour la réparation
Outils nécessaires pour réparer l'ensemble panneau de
commande des touches.
1) Fer à souder : 30 W
(Il est recommandé d'utiliser un fer à souder avec une
borne de masse.)
2) Oscilloscope : Monofaisceau, plage de fréquence :
CC - 10 MHz ou modèle plus récent.
3) Autres outils : Outils à main
5. Autres précautions
1) Avant d'activer la source d'alimentation de l'unité de
commande, enlever la feuille d'aluminium appliquée
pour éviter l'électricité statique.
2) Connecter le connecteur de l'unité des touches à l'uni-
té de commande en s'assurant si les fils du conducteur
ne sont pas torsadés.
3) Après avoir enlevé la feuille d'aluminium, faire atten-
tion à ne pas appliquer une tension anormale due à
l'électricité statique etc. aux bornes d'entrée ou de
sortie.
4) Fixer les connecteurs, les condensateurs électro-
lytiques, etc. à la plaquette de montage imprimé, en
s'assurant si toutes les connexions sont serrées.
5) S'assurer d'utiliser les composants spécifiés lorsqu'une
haute précision est exigée.
