LETTRE DE
PROCEDURE
O

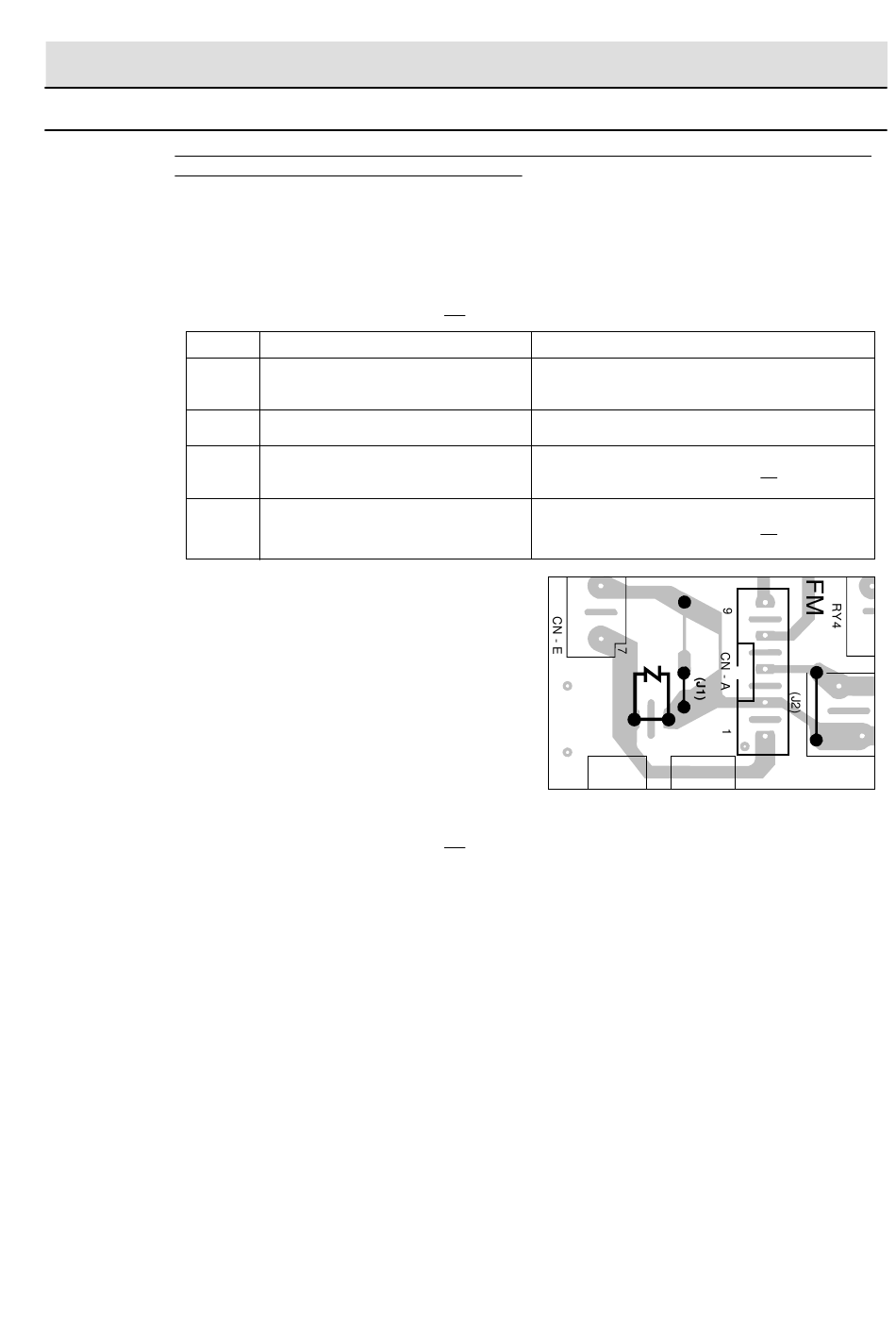

PROCEDURES A RESPECTER LORSQUE LE FILM DE PROTECTION SUR LA PLAQUETTE
DE MONTAGE IMPRIME (PWB) EST OUVERT
Pour protéger les circuits électroniques, ce modèle est équipé d'un film de protection rajouté sur
l'entrée des circuits sur la carte de câblage imprimée; ce film de protection fonctionne comme un
fusible. Si le film de protection est ouvert, suivre le guide de dépistage des pannes ci-dessous pour
effectuer la réparation.
Problème : l'indicateur de mise sous tension (POWER ON) ne s'allume pas.
EFFECTUER LES VERIFICATIONS 3D.
ACTIONS
1
2
3
4
REMARQUE : * Au moment des réparations, faire
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURES DE TEST
OCCURENCE
La tension nominale CA n'est pas
présente entre les broches N° 1 et 3
du connecteurs (E) à 4 broches.
La tension nominale CA est présente sur
penroulement primaire du transformateur.
Le film est brisé seulement au point "a".
Le film est brisé aux points "a" et "b".
une inspection visuelle des dom-
mages provoqués par grillage de
la varistance et examiner dans le
transformateur la présence de
court-circuits entre les différentes
couches à l'aide du testeur (vérifier
la résistance de l'enroulement
primaire).
S'il y a une anomalie, remplacer
les pièces défectueuses.
R-74ST - 17
TEST DES COMPOSANTS
Vérifier la tension d'alimentation et le cordon
d'alimentation du four.
Le transformateur basse tension ou le circuit de
basse tension est défectueux. Vérifier et réparer.
* Insérer un fil cavalier J1 et le souder.
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER.)
*Insérer la bobine RCILF2003YAZZ entre "c" et "d".
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER.)
VRS1
CAUSE OU REMEDE
RY6
d
b
a
c
POWER
F
