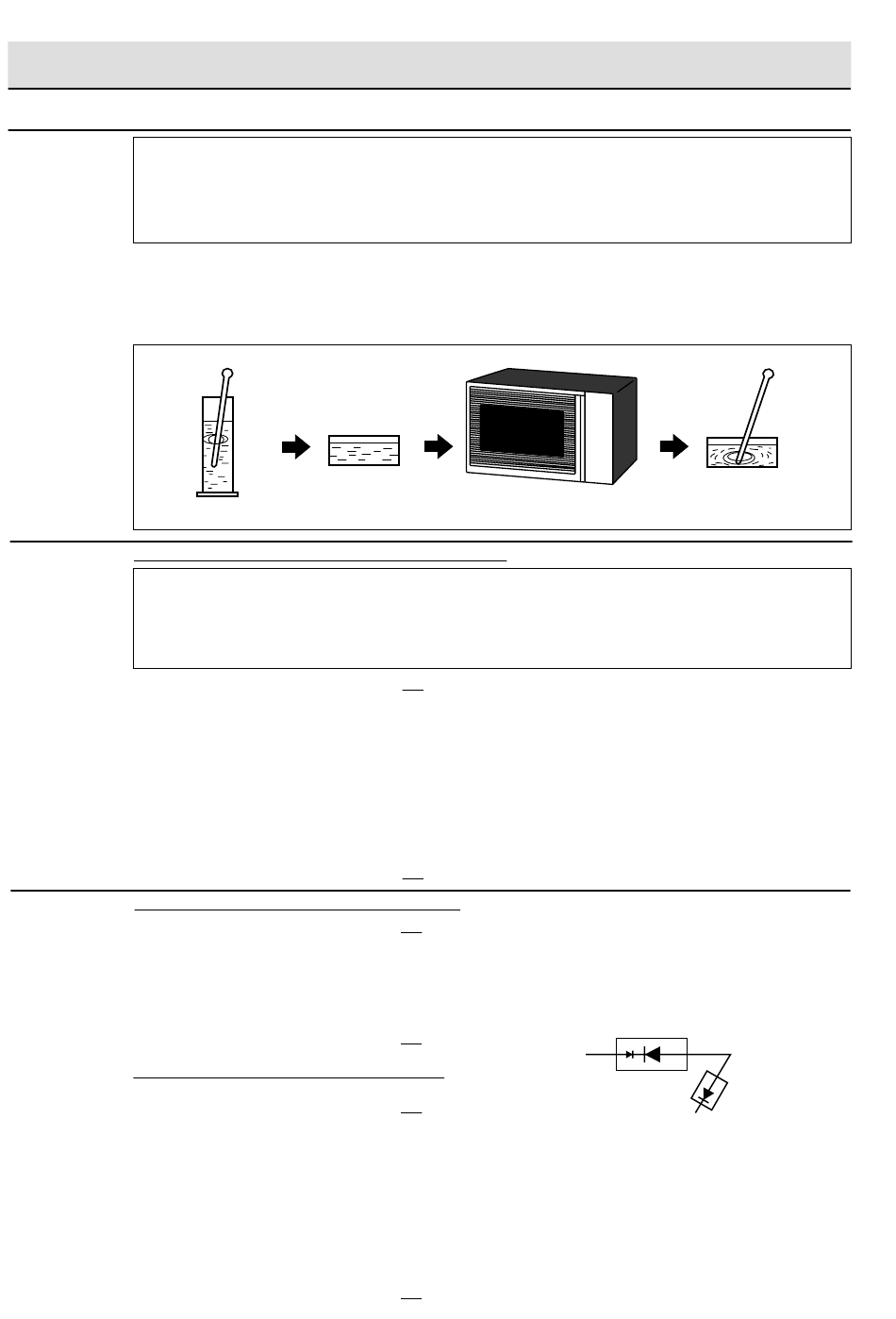

Température initiale ............................................................................................... T1 = 11°C
Température postérieure (47 + 3) = 50 sec ........................................................... T2 = 21°C
Différence de température Chaud-Froid .............................................................. ∆T1 = 10°C
Puissance de sortie mesurée
L'équation est "P = 90 x ∆T" ........................................................ P = 90 x 10°C = 900 Watts
EVALUATION : La puissance mesurée doit être au moins de
ATTENTION : 1°C CORRESPOND A 90 WATTS. REPETER LA MESURE SI LA PUISSANCE EST
B
TEST DU TRANSFORMATEUR HAUTE TENSION
AVERTISSEMENT : Des hautes tensions et courants intensifs sont présents dans l'enroulement
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils de l'enroulement primaire du transformateur haute tension. Débrancher les
connexions de l'enroulement du filament et du secondaire du reste des circuits HT. En utilisant un
ohmmètre, réglé sur une faible valeur, il est possible de vérifier la continuité des trois enroulements.
Les valeurs suivantes doivent être obtenues :
Si les valeurs lues ne correspondent pas aux valeurs ci-dessus, le transformateur de puissance est
probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
C
TEST DU REDRESSEUR HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D.
Isoler l'ensemble du redresseur haute tension du circuit HT. Le redresseur haute tension peut être testé
à l'aide d'un ohmmètre réglé sur la valeur la plus élevée. Connecter l'ohmmètre à la borne B+C du
redresseur de haute tension et noter la valeur obtenue. Inverser les fils de l'ohmmètre et noter la
seconde valeur lue.
La résistance normale est infinie dans une direction et supérieure à 100 kΩ dans l'autre direction.
EFFECTUER LES VERIFICATIONS 4R.
TEST DU REDRESSEUR ASYMETRIQUE
EFFECTUER LES VERIFICATIONS 3D.
Isoler l'ensemble du redresseur haute tension du circuit HT. Le redresseur asymétrique peut être testé
à l'aide d'un ohmmètre réglé sur la valeur la plus élevée aux bornes A+B du redresseur asymétrique.
Noter les résultats obtenus. Inverser les fils de l'ohmmètre et noter la seconde valeur lue. Si un circuit
ouvert est indiqué dans les deux directions, le redresseur asymétrique est conforme. Si le redresseur
est coupé dans l'une des directions, le redresseur asymétrique est vraisemblablement défectueux et
doit être remplacé par un redresseur haute-tension. Lorsque le redresseur asymétrique est défectueux,
vérifier si le magnétron, le redresseur haute tension, le câblage haute tension ou l'enroulement du
filament du transformateur haute tension est coupé.
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURES DE TEST
TEST DES COMPOSANTS
nominale.
INSUFFISANTE.
1000 g
1000g
1000g
1000 g
T1˚C
Chauffe pendant 50 sec.
secondaire et l'enroulement du filament du transformateur haute tension.
Il est très dangereux de travailler près de cette pièce lorsque le four est en
marche. NE JAMAIS effectuer des mesures de tension des circuits haute
tension, y compris du filament du magnétron.
a. Premier enroulement ...................................... 2 Ω environ
b. Deuxième enroulement .............................. 130 Ω environ
c. Enroulement du filament ............................ inférieur à 1 Ω
R-74ST - 12
±
15% de la puissance de sortie
1000 g
1000g
T2˚C
A
B
D2
D1
REDRESSEUR
ASYMETRIQUE
REDRESSEUR HAUTE
C
TENSION
