LETTRE DE
PROCEDURE
M
TEST DE L'UNITE DES TOUCHES
Si l'affichage ne parvient pas a s'effacer lorsque la touche ARRET est enfoncée, vérifier d'abord que le
ruban de câblage plat est bien raccordé, vérifier que le commutateur d'arrêt fonctionne correctement ;
cela veut dire que les contacts sont fermés lorsque la porte est fermée et ouvertes lorsque la porte est
ouverte. Si le commutateur d'arrêt est en bon état, débrancher le câble de ruban plat qui connecte l'unité
des touches à l'unité de commande et s'assurer que le commutateur de détection de porte ouverte

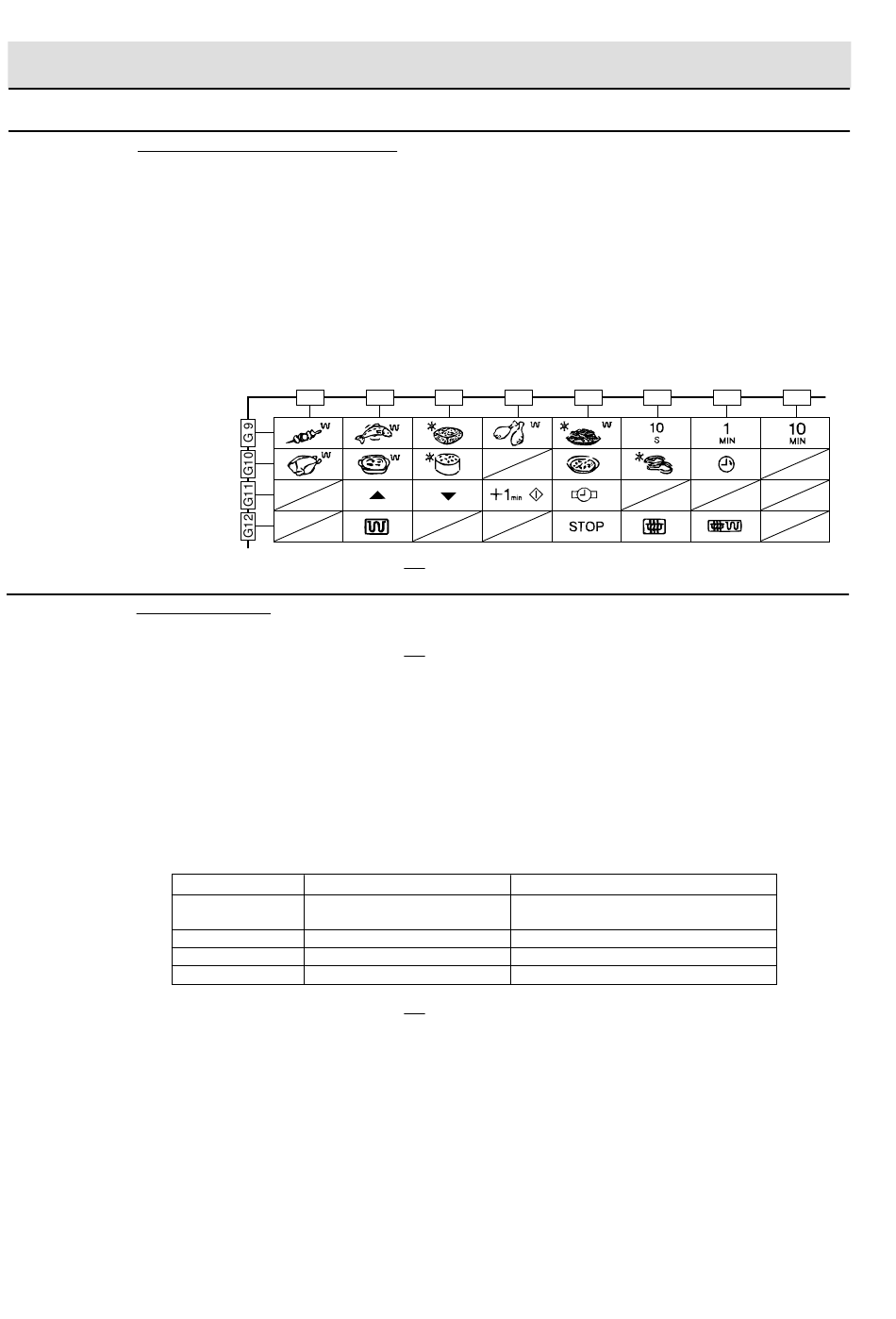

(fermer la porte ou court-circuiter le connecteur de commutateur d'arrêt). Utiliser la matrice de l'unité des
touches indiquée sur le schéma du panneau de commande et placer un cavalier entre les broches qui
correspondent à la touche ARRET, assurant un contact momentané. Si l'unité de commande répond en
effaçant avec un signal sonore, l'unité des touches est défectueuse et doit être remplacée. Si l'unité de
commande ne répond pas, elle est défectueuse et doit être remplacée. Si une touche spécifique ne
répond pas, la méthode ci-dessus peut être utilisée (après l'effacement de l'unité de commande) pour
déterminer si l'unité de commande ou la touche est défectueuse.
EFFECTUER LES VERIFICATIONS 4R.
N
TEST DU RELAIS
EFFECTUER LES VERIFICATIONS 3D.
Retirer le boîtier extérieur et vérifier la tension entre les broches n° 1 et 3 du connecteur (E) à 4 broches
sur l'unité de commande à l'aide d'un voltamètre CA.
Le voltmètre doit indiquer la tension nominale secteur, sinon vérifier le circuit du four.
Test du relais
Vérifier la tension à la bobine de relais à l'aide d'un voltamètre CC lors de la cuisson aux micro-ondes,
au gril, par convection ou double.
CC. Tension indiquée ......... Relais défectueux.
CC. Tension non indiquée ... Vérifier la diode qui est branché sur la bobine du relais. Si la diode est
SYMBOLE DE RELAIS
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURES DE TEST
G 8
G 7
correcte, l'unité de commande est défectueuse.
TENSION DE SERVICE
RY1
Env. 18,0 V CC
RY2
Env. 18,0 V CC
RY3
Env. 24,0 V CC
RY5
Env. 24,0 V CC
R-74ST - 16
TEST DES COMPOSANTS
G 6
G 5
COMPOSANTS CONNECTES
Lampe du four / Moteur du plateau
tournant / Moteur du ventilateur
Transformateur haute tension
Elément chauffant du gril (supérieur)
Transformateur de commande de touche
G 4
G 3
G 2
G 1
