LETTRE DE
PROCEDURE
G
LE FUSIBLE SPECIAL F1 20A A SAUTE
EFFECTUER LES VERIFICATIONS 3D.
Si le fusible spécial F1 20 A a sauté, il y a des court-circuits ou des problèmes de masse dans les
composants électriques ou le faisceau de câbles. Les vérifier et remplacer les pièces défectueuses
ou réparer le faisceau de câbles.
EFFECTUER LES VERIFICATIONS 4R.
ATTENTION : Ne remplacer le fusible spécial
H
FUSIBLE F2 F8A A SAUTE
EFFECTUER LES VERIFICATIONS 3D.
1. Si le fusible F2 F8A est grillé lorsque la porte est ouverte, vérifier le commutateur du loquet de
contrôle et le commutateur de contrôle.
2. Si le fusible F2 F8A a sauté à cause d'une commutation incorrecte de la porte, remplacer le(s)
commutateur(s) défectueux et le fusible F2 F8A.
3. Si le fusible F2 F8A a sauté, il peut y avoir des court-circuits ou des problèmes de masse dans des
pièces électriques ou dans le faisceau de câbles. Un court-circuit dans le redresseur asymétrique
peut être produit à cause d'un court-circuit ou un problème de masse dans le redresseur H.T., le
magnétron, le transformateur haute tension ou le fil H.T. Les vérifier et remplacer les pièces
défectueuses ou réparer le faisceau de câbles.
EFFECTUER LES VERIFICATIONS 4R.
ATTENTION : Ne remplacer le fusible
I

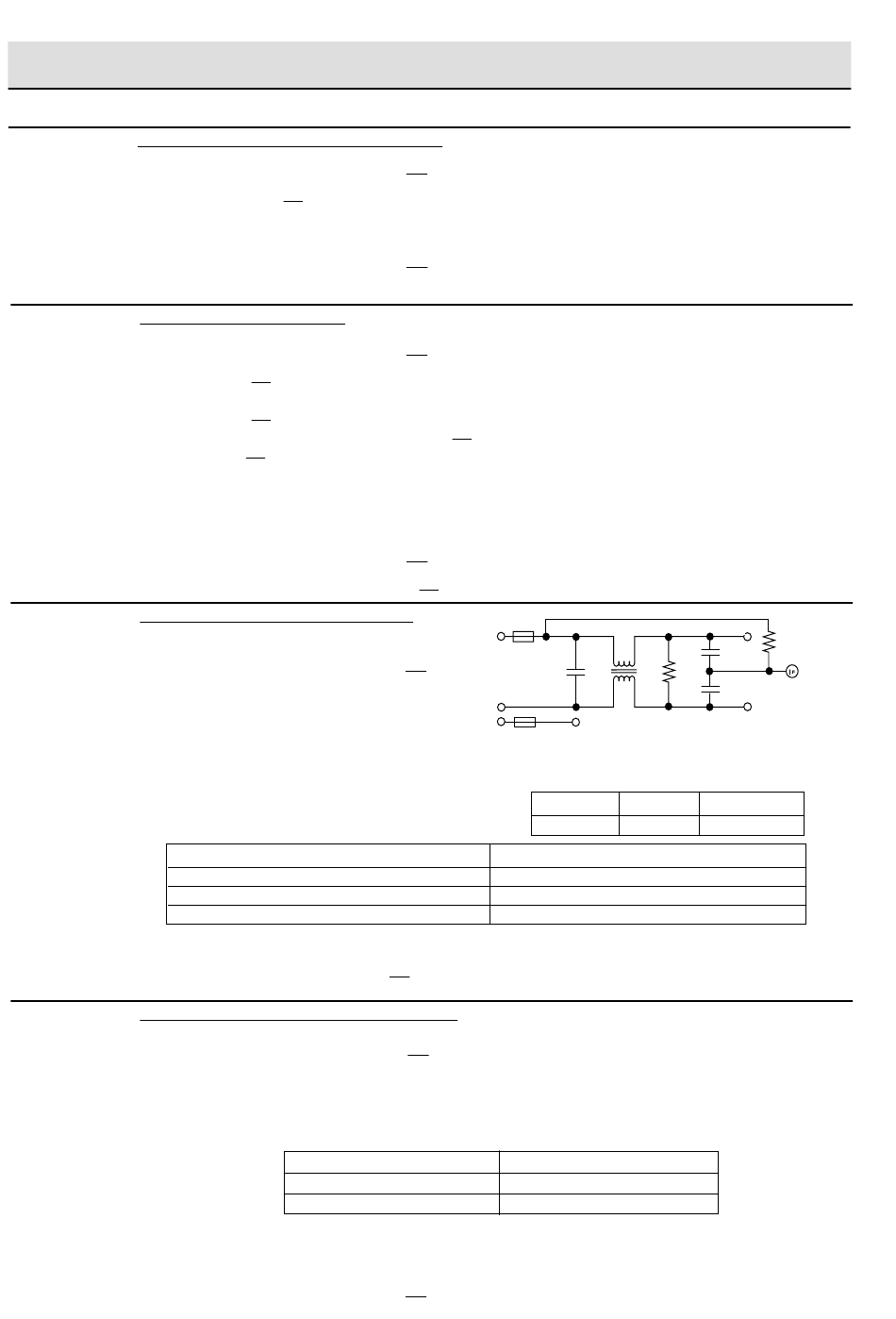

TEST DU FILTRE ANTI-PARASITES
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils des bornes du filtre anti-
parasites.
A l'aide d'un ohmmètre, vérifier entre les bornes
comme décrit dans le tableau suivant.
Si des valeurs incorrectes sont obtenues, remplacer l'unité du filtre anti-parasites.
EFFECTUER LES VERIFICATIONS 4R.
J
TEST DE L'ENROULEMENT DU MOTEUR
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs du moteur. Utiliser l'ohmmètre pour vérifier la résistance entre les deux
bornes comme décrit sur le tableau ci-dessous.
Si des lectures incorrectes sont obtenues, remplacer le moteur.
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURES DE TEST
POINTS DE MESURE
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et ROUGE
Tableau : Résistance du moteur
Moteurs
Moteur du ventilateur
Moteur du plateau tournant
R-74ST - 14
TEST DES COMPOSANTS
20 A qu'avec une valeur correcte.
F2 F8 A que par un fusible d'une intensité appropriée.
F1:20A
L
Cx
N
F2: F8A
L (min)
1,0 mH
INDICATION DE L'OHMMETRE
Résistance
Environ 290 Ω
Environ 14,6 kΩ
ROUGE
RED
L
R1
L
WHT
BLANC
R2
Cy
Ω ±
R1 = 10 M
Ω ±
R2 = 680 k
Cx ± 20%
Cy ± 20%
0,22 F
4700 pF
Env. 680 kΩ
Court-circuit
Court-circuit
20%
20%
