REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
ATTENTION :
• S'assurer qu'aucun copeau du rotor ne passe
dans l'écart entre le rotor & le stator du moteur
du ventilateur.
• Ne pas mettre la pince en contact avec la
bobine du moteur de ventilateur, parce que la
bobine risque d'être coupée ou détériorée.
• Ne pas déformer le support en utilisant des pinces.
2) Déposer la pale du ventilateur de l'arbre du moteur
du ventilateur en tirant et tournant la pale du
ventilateur à la main.
3) Maintenant, la pale du ventilateur est dégagée.
ATTENTION :
• Ne pas réutiliser la pale de ventilateur
déposée parce que le trou de fixation risque
de devenir plus grand qu'un trou standard.
12.Retirer les deux vis (2) maintenant le moteur de
ventilateur sur le conduit du ventilateur.
13.Maintenant, le moteur du ventilateur est dégagé.
INSTALLATION
1. Installer le moteur de ventilateur sur le conduit du
ventilateur à l'aide des deux (2) vis.
2. Installer la pale du ventilateur sur l'attache du moteur
du ventilateur en suivant la procédure suivante.
1) Tenir le centre du support de l'axe du moteur de
ventilateur sur une surface plane.
Bobine
Coil
Groove joint pliers
Pinces à étau
Stator
Stator
Gap
Ecartement
Bracket
Rotor
Rotor
Support
Vue arrière
REPLACEMENT DU MOTEUR DU PLATEAU TOURNANT
Dépose
1. Débrancher le four de l'alimentation.
2. Retirer le plateau tournant de la cavité du four.
3. Mettre le four à l'envers.
4. Couper les quatre ponts (4) maintenant le couvercle du
moteur du plateau tournant à la plaque de base à l'aide
d'une pince coupante comme indiqué à la Figure C-2 (a).
Ponts
Bridges

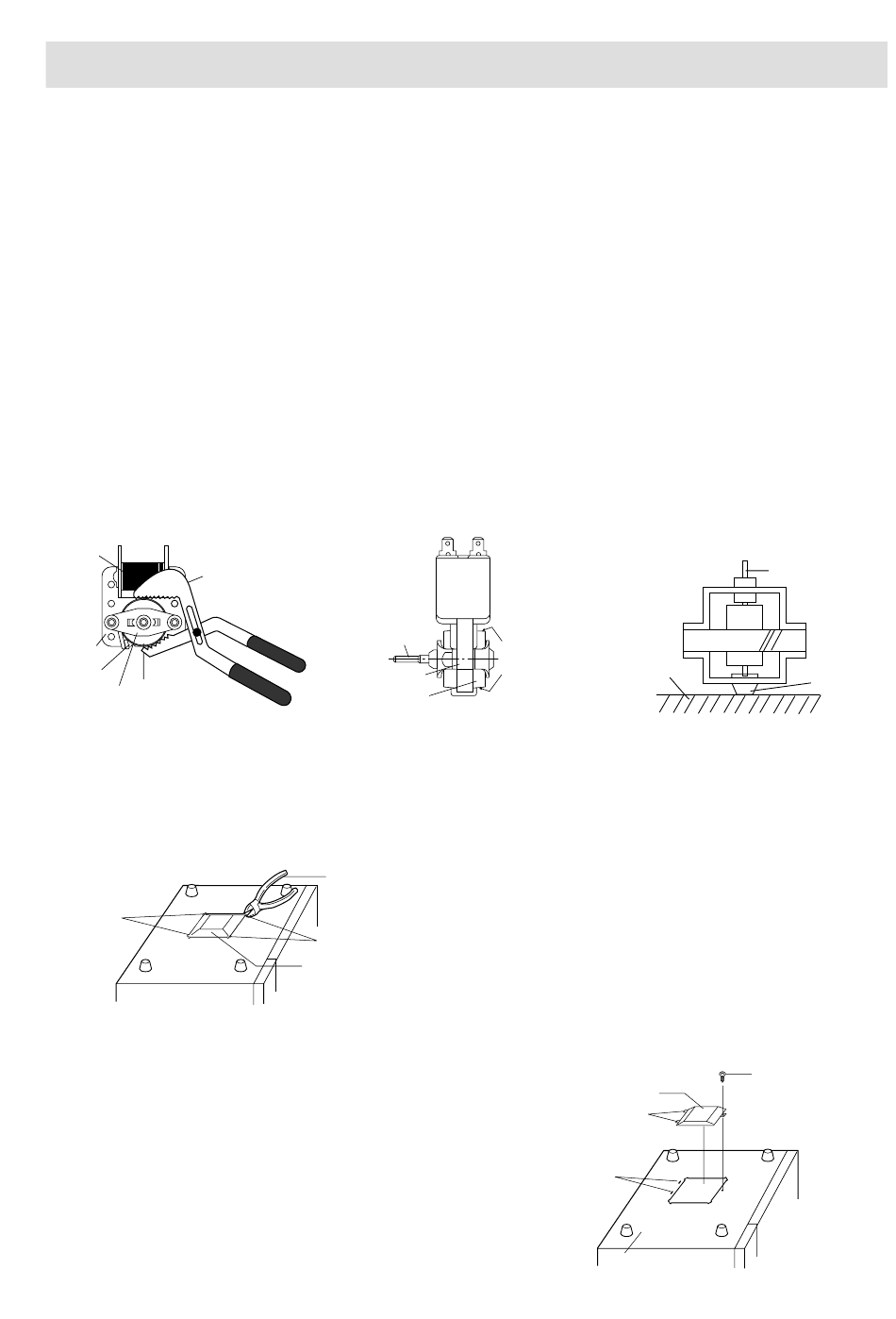

Figure C-2 (a). Dépose du couvercle du plateau tournant
ATTENTION :
A L'ENDROIT OU LES COINS ONT ETE COUPES, PLIER
LES ZONES DE COINS A PLAT. AUCUN BORD SAILLANT
NE PEUT ETRE APPARENT APRES LA DEPOSE DU
COUVERCLE DU MOTEUR DU PLATEAU TOURNANT.
NE PAS LAISSER TOMBER LE COUVERCLE DU MOTEUR
DU PLATEAU TOURNANT DANS LE FOUR APRES AVOIR
COUPE LES PONTS. CAR CELA ENDOMMAGERA LES
FILS CONDUCTEURS DU MOTEUR ET IL EST DIFFICILE
DE LE RETIRER DU FOUR.
5. Déposer le couvercle du moteur du plateau tournant de
la plaque de base.
6. Débrancher les fils conducteurs du moteur du plateau
tournant.
7. Retirer la vis (1) maintenant le moteur du plateau
tournant à la cornière du moteur du plateau tournant.
Axe
Shaft
Axis
Axe
Stator
Stator
Rotor
Rotor
Vue latérale
Cutting pliers
Rotor
Ponts
Bridges
Couvercle du moteur
Turntable motor
du plateau tournant
cover
R-74ST - 25
2) Appliquer le verrou de vis fermement dans le trou
(pour l'arbre) de la pale de ventilateur.
3) Installer la pale du ventilateur à l'arbre du moteur du
ventilateur en poussant la pale du ventilateur avec
un marteau à panne bombée ou un maillet en
caoutchouc.
ATTENTION:
• Ne pas heurter la pale du ventilateur lors de
l'installation car le support pourrait être
déformé.
• Vérifier que la pale du ventilateur tourne
normalement après l'installation.
• Vérifier que l'axe de l'arbre ne soit pas voilé.
3. Introduire les languettes du support de condensateur
dans le conduit de ventilateur.
4. Installer le conduit de ventilateur sur la plaque arrière
de la cavité du four à l'aide de la (1) vis.
5. Installer le support de condensateur sur la plaque
arrière de la cavité du four à l'aide de la (1) vis.
6. Remonter le support du châssis sur la cavité du four
ainsi que le magnétron à l'aide des deux (2) vis.
7. Installer le filtre antiparasites sur le conduit de ventilateur
et le support de châssis à l'aide d'une (1) vis.
8. Rebrancher les fils conducteurs sur le moteur de
ventilateur.
Ce sont les positions qui
These are the positions
doivent être saisies par
that should be pinched
Tableau
Table
les pinces.
with pliers.
8. Déposer le couvercle du moteur du plateau tournant de
la cornière du moteur du plateau tournant. Le moteur
du plateau tournant est maintenant déposé.
Réinstallation
1. Découper les bords tranchants du couvercle du moteur
du plateau tournant et de la plaque de base à l'aide de
la pince coupante.
2. Réinstaller le moteur du plateau tournant en plaçant
l'axe du moteur du plateau tournant sur la cornière du
moteur du plateau tournant à l'aide de la vis (1).
3. Reconnecter les fils conducteurs au moteur du plateau
tournant.
4. Insérer les languettes (2) du couvercle du moteur du
plateau tournant dans les fentes de la plaque de base
comme indiqué à la Figure C-2 (b).
5. Réinstaller le couvercle du moteur du plateau tournant
à la plaque de base à l'aide de la vis (LX-EXA045WRE0)
comme indiqué à la Figure C-2 (b).
Couvercle du moteur
Turntable motor cover
du plateau tournant
Languettes
Tabs
Slits
Rainures
Base plate
Plaque de base
Figure C-2 (b). Réinstallation du couvercle du
moteur du plateau tournant
Shaft
Axe
Centre du
Center of
support
bracket
Screw;
Vis ;
LX-EZA045WRE0
LX-EZA045WRE0
