REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
6. Retirer les deux broches (2) du panneau de la porte
des deux trous (2) situés sur les gonds inférieurs et
supérieurs du four en soulevant.
7. Maintenant, l'ensemble de porte est dégagé de la
cavité du four.
8. Enlever les vis (4) du four fixant le panneau de porte au
cadre de porte.
9. Maintenant, le panneau de porte est libre.
10.Faire glisser la tête de loquet vers le haut et l'enlever
du cadre de porte, dégageant le ressort du cadre de
porte et de la tête de loquet.
11.Maintenant, la tête de loquet et le ressort de loquet sont
dégagés.
12.Déposer la (1) vis fixant les cales de vitre au cadre de
porte.
13.Déposer la cale de vitre du cadre de porte.
14.Faire glisser la vitre de la porte avant vers le haut puis
vers la droite.
15.Retirez la vitre de la porte du cadre de la porte.
16.Retirer les couvercles de poignée A et B du cadre de
la porte.
17.Le cadre de la porte est désormais libre.
REINSTALLATION
1. Réinstaller la vitre de la porte avant comme suit.
1) Insérer le bord supérieur de la vitre de la porte avant
dans le cadre de la porte.
2) Faites glisser la vitre de la porte avant vers le bas
dans le cadre de la porte, puis vers la gauche.
3) Remonter la cale de vitre sur le cadre de la porte.
2. Réinstaller le ressort de loquet à la tête de loquet.
Réinstaller le ressort de loquet au cadre de porte.
Réinstaller la tête de loquet au cadre de porte.
4. Attacher le panneau de porte au cadre de porte avec
quatre (4) vis.
PIECES
Fusible spécial
Fusible
Coupe-circuit thermique
(MAG.)
Coupe-circuit thermique
(FOUR)
Elément chauffant du gril
Lampe du four
Condensateur haute tension
Magnétron
Transformateur haute
tension
AVERTISSEMENT : DEBRANCHER LA PRISE LORS DE LA MESURE DE LA RESISTANCE.
DONNEES DE TEST EN UN COUP D'OEIL
SYMBOLE
VALEUR / DONNEES
F1
20 A / 250 V
F2
F 8 A / 250 V
TC1
125˚C coupé
TC2
145˚C coupé / 115˚C allumé
Env. 56 Ω / Résistance d'isolation > 10 MΩ
GH
OL
240–250 V 25 W
1,07 µF 2100 V CA
C
Filament < 1 Ω
MG
Filament – châssis ∞ ohm
Enroulement du filament < 1 Ω
Enroulement secondaire env. 130 Ω
T
Enroulement primaire env. 2 Ω
R-74ST - 28
5. Insérer deux (2) broches du panneau de porte dans les
deux (2) trous des charnières supérieure et inférieure
du four.
6. Réinstaller le couvercle de joint du panneau de la porte.
Remarque : Après toute réparation de la porte;
(A) S'assurer que le commutateur d'arrêt, le commu-
tateur de contrôle et le commutateur de loquet de
contrôle fonctionnement correctement.
Bro-
che
Pin
Slit Choke
Reteneur
Broche
Pin

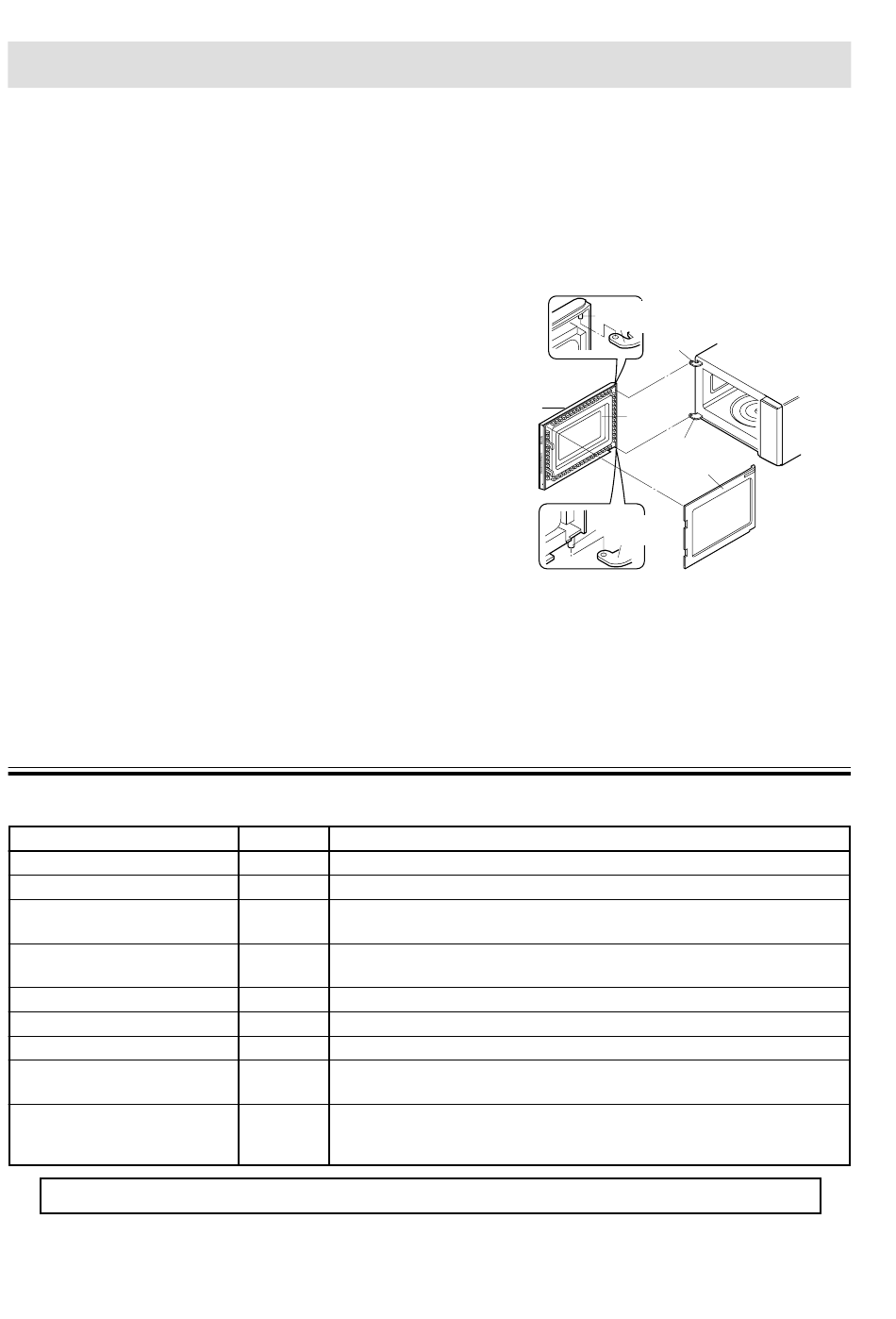

Figure C-9. Remplacement de la porte
REMARQUE : Durant les opérations de réparation de
la porte, ne pas plier les reteneurs
(languettes situées sur l'ensemble de
panneau de porte) afin d'empêcher des
fuites de micro-ondes.
Upper
Charnière
Oven
supérieure
Hinge
du four
Charnière
supérieure
Upper Oven
du four
Hinge
Panneau
Door Panel
de porte
Lower Oven
Charnière
inférieure
Hinge
du four
Couvercle de maintien
Choke Cover
Lower
Charnière
Oven
inférieure
Hinge
du four
