REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE DU COMMUTATEUR D'ARRET, COMMUTATEUR DE CONTROLE ET DU
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le bloc du panneau de commande en se référant
à "DEPOSE DU BLOC DU PANNEAU DE COMMANDE".
3. Débrancher les conducteurs de tous les contacts.
4. Démonter les deux (2) vis fixant le crochet de loquet à
la cavité du four.
5. Déposer le crochet du loquet.
6. Pousser la languette de retenue légèrement et déposer
le commutateur.
7. Le(s) commutateur(s) est(sont) maintenant démonté(s).
REGLAGE DU COMMUTATEUR DE COMMANDE, COMMUTATEUR D'ARRET
Si le commutateur de commande, le commutateur d'arrêt
et le commutateur de verrou de commande ne fonctionnent
pas correctement à cause d'un mauvais réglage, le réglage
suivant doit être effectué.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Desserrer les deux (2) vis fixant le crochet du loquet à
la bride avant de la cavité du four.
3. Lorsque la porte est fermée, régler le crochet du loquet en
le déplaçant d'avant en arrière, et de haut en bas. Le jeu
d'entrée et de sortie de la porte permis par le crochet de
loquet doit être inférieur à 0,5 mm. La position horizontale
du crochet de loquet doit être placée à l'endroit où le
commutateur de contrôle s'est activé avec la porte fermée.
La position verticale du crochet de loquet doit être placée
à l'endroit où le commutateur du premier loquet et le
commutateur d'arrêt se sont activés avec la porte fermée.
4. Fixer les vis fermement avec les rondelles.
5. S'assurer si le commutateur de premier loquet, le
commutateur d'arrêt et le commutateur de contrôle
fonctionnent. Si ces commutateurs ne se sont pas
activés avec la porte fermée, répéter les étapes 1 - 4.
Après le réglage, s'assurer de ce qui suit :
1. Le jeu d'entrée et de sortie reste inférieur à 0,5 mm
lorsque la porte est fermée et verrouillée. Vérifier tout
d'abord la position du crochet de loquet, en poussant
et tirant la partie supérieure de la porte vers la face du
DEPOSE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Tirer la poignée de la porte pour l'ouvrir.
3. Insérer une spatule (largeur d'environ 0,5 mm) dans
l'écart entre le couvercle de maintien et le cadre de la
porte comme indiqué Figure C-8 afin de dégager les
pièces.
4. Dégager le joint de porte du panneau de porte.
5. Maintenant, le joint de porte est dégagé.
COMMUTATEUR DE LOQUET DE CONTROLE
ET COMMUTATEUR DE LOQUET DE COMMANDE
REMPLACEMENT DE LA PORTE
TAB
LANGUETTE
LANGUETTE
TAB

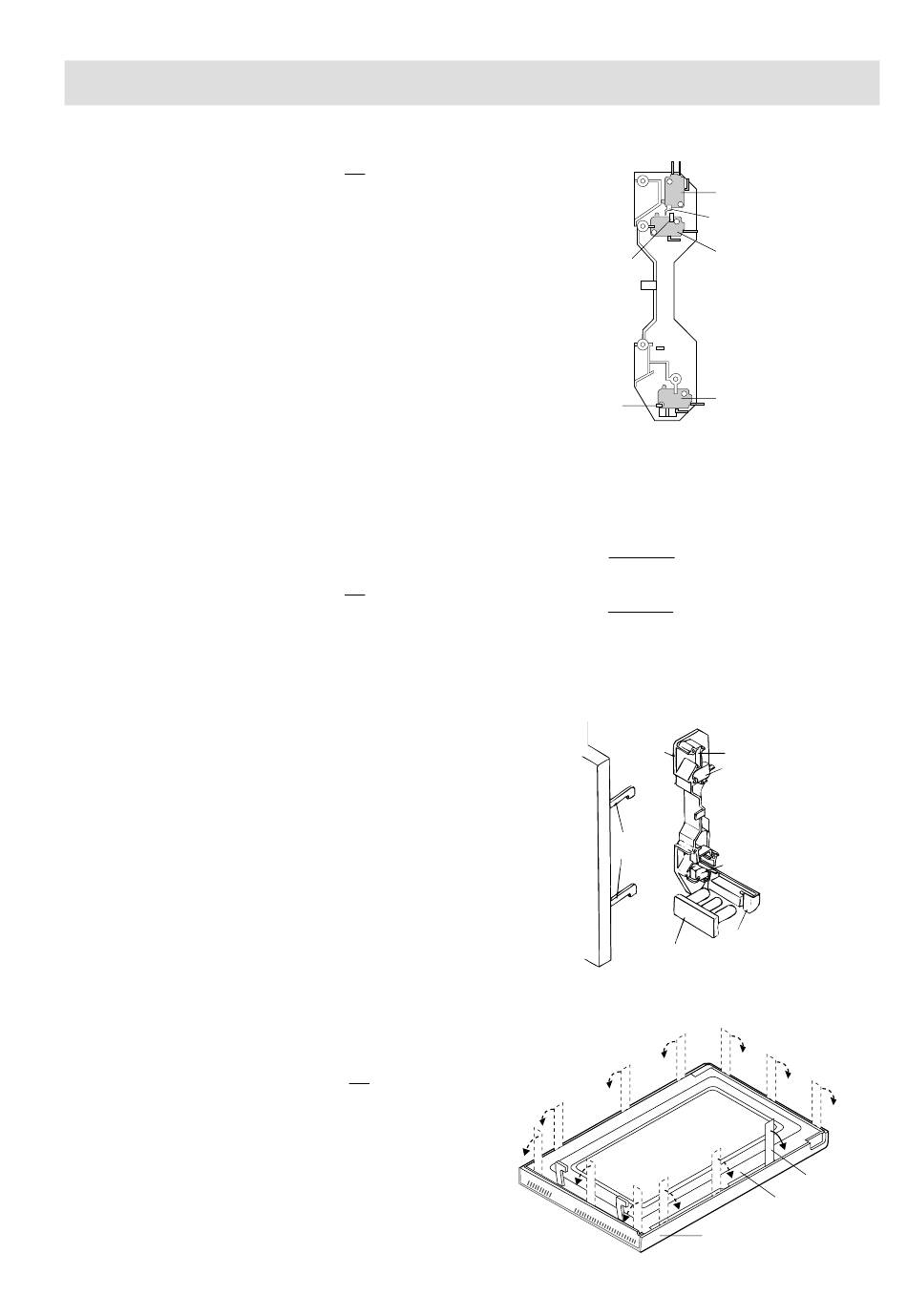

Figure C-6. Commutateurs
four. Les deux résultats (jeu de la porte) doivent être
inférieur à 0,5 mm.
2. Les contacts (COM-NO) du commutateur de premier
loquet et du commutateur d'arrêt coupent le circuit
avant que la porte puisse être ouverte.
3. Les contacts (COM-NC) du commutateur de contrôle
se ferment lorsque la porte est ouverte.
4. Réinstaller le coffret extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil
de contrôle de micro-ondes agréé. (Se reporter à la
procédure de mesure des micro-ondes.)
PORTE
DOOR
Figure C-7. Réglages des commutateurs du loquet
Figure C-8. Démontage de la porte
R-74ST - 27
COMMUTATEUR DE
MONITOR SWITCH (SW2)
CONTROLE (SW2)
TAB
LANGUETTE
COMMUTATEUR DU
MONITORED
LOQUET DE
LATCH SWITCH (SW1)
CONTROLE (SW1)
COMMUTATEUR
STOP SWITCH (SW3)
D'ARRET (SW3)
CROCHET
COMMUTATEUR DE
LATCH HOOK
DE LOQUET
MONITOR
CONTROLE (SW2)
SWITCH (SW2)
COMMUTATEUR DU LOQUET
MONITORED
DE CONTROLE (SW1)
LATCH
SWITCH (SW1)
TETE DE
LATCH
LOQUET
STOP
HEADS
COMMUTATEUR
SWITCH
D'ARRET (SW3)
(SW3)
OPEN LEVER
LEVIER D'OUVERTURE
DOOR OPEN BUTTON
TOUCHE D'OUVERTURE DE LA PORTE
Choke cover
Couvercle de maintien
Cadre de porte
Door frame
Putty knife
Spatule
