Donnees De Test En Un Coup D'oeil - Sharp R-208W Manuel D'entretien

PIECES
Fusible
Fusible à haute tension
Fusible thermique (FOUR)
Lampe du four
Condensateur haute tension
Magnétron
Transformateur haute
tension
AVERTISSEMENT : DEBRANCHER LA PRISE LORS DE LA MESURE DE LA RESISTANCE.
SCHEMA
REMARQUE : CONDITION DU FOUR
1. PORTE FERMEE.
2. MINUTERIE DESACTIVEE.
UNITE FILTRE ANTI-PARASITES
F1 : FUSIBLE
T6.3A
SCHEMA
REMARQUE : CONDITION DU FOUR
1. PORTE FERMEE.
2. NIVEAU DE PUISSANCE DES
MICRO-ONDES 800 W.
3. MINUTERIE ACTIVEE.
UNITE FILTRE ANTI-PARASITES
F1 : FUSIBLE
T6.3A

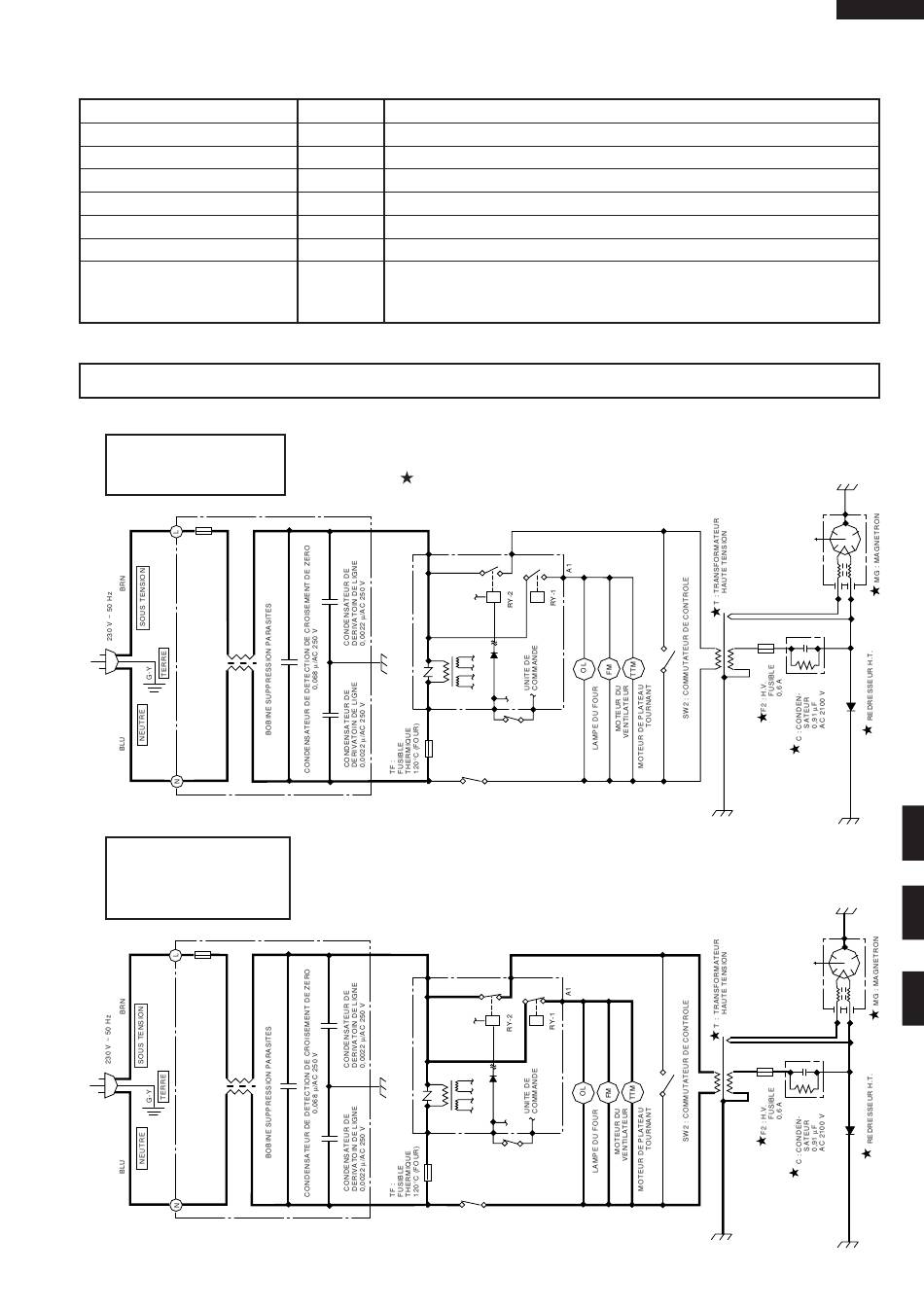

DONNEES DE TEST EN UN COUP D'OEIL

SYMBOLE VALEUR/DONNEES
F1 T6.3A 250 V
F2 0,6 A 5 kV
TF 120°C
OL 240 V 25 W
0,91 µF 2100 V CA
C
Filament < 1Ω/Filament – châssis ∞ ohm
MG
Enroulement du filament < 1 Ω
T
Enroulement secondaire env. 205 Ω
Enroulement primaire env. 2,7 Ω
REMARQUE : " " indique les composants avec un potentiel supérieur à 250 V.
COM.
2 EME.
RELAIS DE
VERROUILLAGE
A3
SW3 : 2 EME. COMMUTATEUR
DE CONTROLE DU RELAIS
DE VERROUILLAGE
SW1 : 1ER COMMUTATEUR DE VERROUILLAGE
(COMMUTATEUR DE LOQUET DE CONTROLE)
Figure O-1. Schéma du four – Condition d'arrêt
COM.
2 EME.
RELAIS DE
VERROUILLAGE
A3
SW3 : 2 EME.
COMMUTATEUR
DE CONTROLE
DU RELAIS DE
VERROUILLAGE
SW1 : 1ER COMMUTATEUR DE VERROUILLAGE
(COMMUTATEUR DE LOQUET DE CONTROLE)
Figure O-2. Schéma du four-Condition
N.O.
B2
B1
N.O.
B2
B1
23
R-208(IN)
R-208(W)
