R-208(IN)
R-208(W)
Après le réglage, s'assurer du point suivant.
1. Le jeu d'ouverture et de fermeture de la porte ne doit
pas dépasser 0,5 mm en position fermée. Vérifier
d'abord la position supérieure du crochet du loquet, en
poussant et tirant la partie haute de la porte devant le
four. Puis vérifier la partie basse du crochet du loquet,
en poussant et tirant la partie haute de la porte devant
le four. Les résultats (de jeu de la porte) doivent être
inférieurs à 0,5 mm.
RETRAIT
1. Débrancher le four de l'alimentation.
2. Ouvrir la porte doucement.
3. Insérer un long couteau (épaisseur environ 0,5 mm)
dans l'espacement entre le couvercle de maintien et le
coin du panneau de la porte comme indiqué sur la
Figure C-5 pour libérer les piéces prises.
4. Fouiller dans le couvercle de maintien en insérant un
long couteau comme indiqué sur la Figure C-5.
5. Désolidariser le couvercle de maintien du panneau de porte.
6. Maintenant le couvercle de maintien est dégagé.
REMARQUE : Durant les opérations de réparation de
la porte, ne pas plier les reteneurs
(languettes situées sur l'ensemble de
panneau de porte) afin d'empêcher des
fuites de micro-ondes.
8
Couvercle de maintien
7
6
5
4

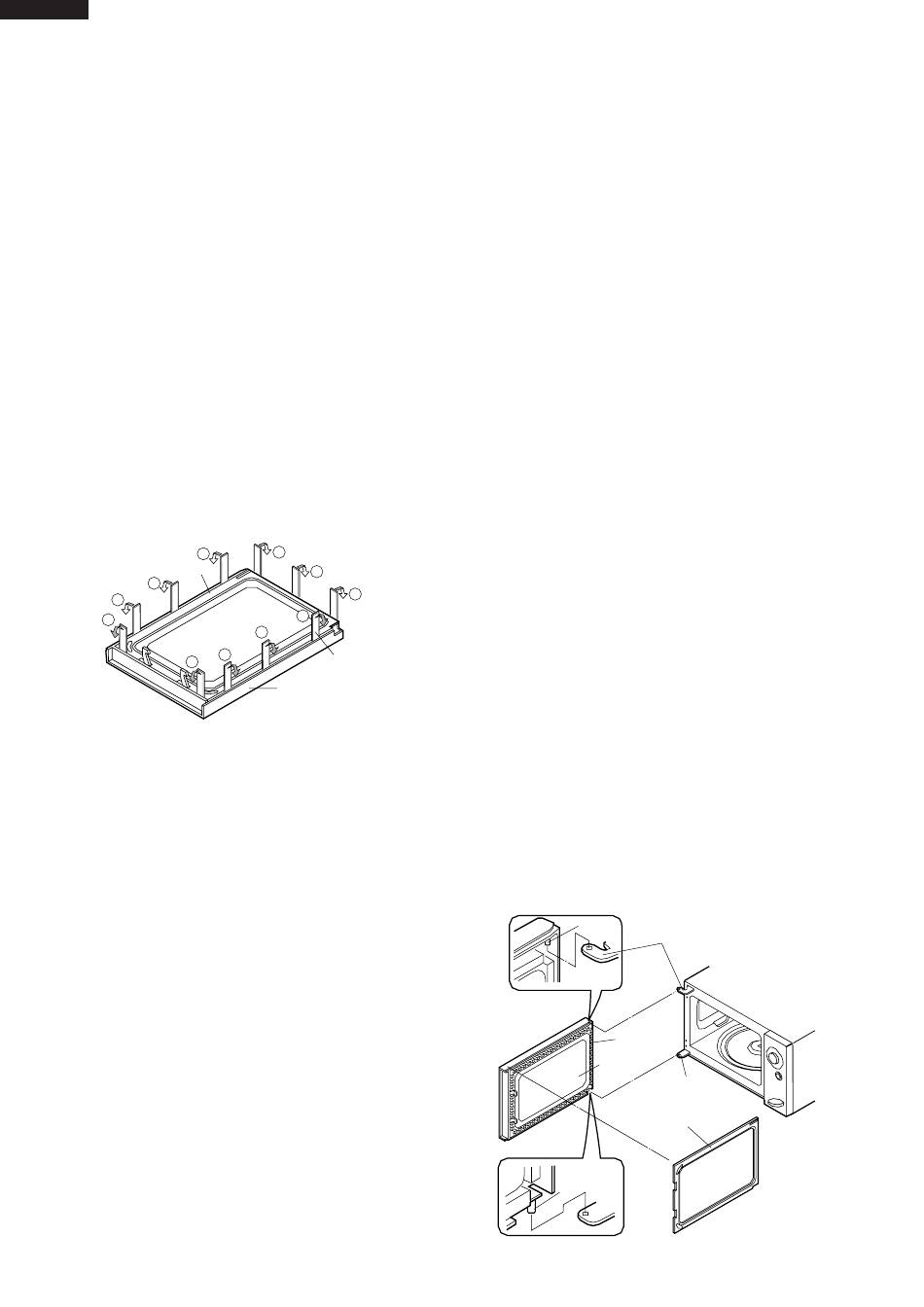

Figure C-5. Démontage de la porte
7. Retirer les deux broches (2) du panneau de la porte
des deux trous (2) situés sur les gonds inférieurs et
supérieurs du four en soulevant.
8. Le panneau de la porte est désormais détaché de la
cavité du four.
9. Détacher le panneau de la porte des dix (10) languettes
de la structure de la porte et retirer la structure de la porte
en faisant glisser la structure de la porte vers le bas.
10.Maintenant le panneau de la porte avec son film de
scellement est dégagé.
11.Retirer le film de scellement du panneau de la porte.
12.Maintenant, le panneau de porte est libre.
13.Faire glisser la tête de loquet vers le haut et la retirer de
la structure de la porte avec le ressort de dégagement
de loquet de la structure de la porte et de la tête de loquet.
14.Maintenant, la tête de loquet et le ressort de loquet sont libres.
15.Retirer l'écran de porte de la structure de la porte.
16.L'écran de porte est maintenant dégagé.
REINSTALLATION
1. Reposer l'écran de porte sur la structure de la porte.
2. Réinstaller le ressort du loquet sur son support. Réinstal-
ler le ressort du loquet sur la structure de la porte.
Réinstaller la tête du loquet sur la structure de la porte.
3. Réinstaller le panneau de la porte sur la structure de la
porte en enclenchant les dix (10) languettes de la
structure de la porte dans les dix (10) orifices du
panneau de porte.
4. Placer le film de scellement sur le panneau de la porte.
Se référer à "Film de scellement" et à la figure C-7, pour
des indications de manipulation d'un nouveau film.
REMPLACEMENT DE LA PORTE
9
10
11
1
2
3
Spatule
Cadre de porte
2. Le 1er commutateur de verrouillage, le 2ème commu-
tateur de relais du contrôle du verrouillage coupent le
circuit avant que la porte ne puisse être ouverte.
3. Les contacts du commutateur de contrôle sont fermés
lorsque la porte s'ouvre.
4. Réinstaller le coffret extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil
de contrôle de micro-ondes agréé. (Se reporter à la
procédure de mesure des micro-ondes.)
5. Saisir deux broches (2) du panneau de la porte des
deux trous (2) situés sur les gonds inférieurs et
supérieurs du four.
6. Réinstaller le couvercle de joint du panneau de la porte
en poussant.
Remarque : Après toute réparation de la porte :
(A) S'assurer que le 1er Si le 1er commutateur de
verrouillage, le 2ème commutateur de contrôle
des relais de verrouillage et le commutateur de
contrôle fonctionnent correctement. (Se reporter
au chapitre "Procédures de test".)
(B) Un appareil de contrôle des micro-ondes agréé doit
être utilisé pour vérifier la conformité aux normes
standard sur les radiations des micro-ondes.
Après toute réparation, vérifier les points suivants :
1. Les têtes des loquets de la porte accrochent en douceur
le crochet du loquet via les trous du loquet et les têtes
du loquet passent par le centre du trou du loquet.
2. L'écart de l'alignement de la porte de la ligne horizontale
de la plaque avant de la cavité doit être inférieur à 1,0 mm.
3. La porte est positionnée avec la face appuyée vers la
plaque avant de la cavité.
4. Vérifier les fuites de micro-ondes autour de la porte en
utilisant l'appareil de contrôle des micro-ondes agréé.
(Se reporter à la procédure de mesure des micro-ondes.)
Remarque : La porte d'un four à micro-ondes est conçue
pour agir comme un joint électronique
empêchant toute fuite d'énergie de micro-
ondes pendant un cycle de cuisson. Cette
fonction ne nécessite pas l'étanchéité à l'air,
à l'humidité (condensation) ou à la lumière
de la porte. Par conséquent, l'apparition
occasionnelle d'humidité, de lumière, ou la
sensation d'un léger mouvement d'air chaud
autours de la porte du four n'est pas anormale
et n'indique pas une fuite d'énergie de micro-
ondes de la cavité du four.
Broche
Panneau
de porte
Charnière
Bro-
inférieure
che
four
Figure C-6. Remplacement de la porte
20
Charnière supérieure du four
Reteneur
Charnière
inférieure four
Couvercle de maintien
