Retrait
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer la vis (1) unique fixant le fil vert/jaune à la cavité
du four.
3. Débrancher les fils du cordon d'alimentation du filtre
anti-parasites, en se reportant à la figure C-3 (a).
4. Détacher la butée de cordon de montage du cordon
d'alimentation des orifices carrés de la plaque arrière
de la cavité du four, en vous reportant à la figure C-3 (b).
5. Maintenant, le cordon d'alimentation est dégagé.
Vis
Fil Vert/Jaune
Fil Bleu
Filtre anti-
parasites

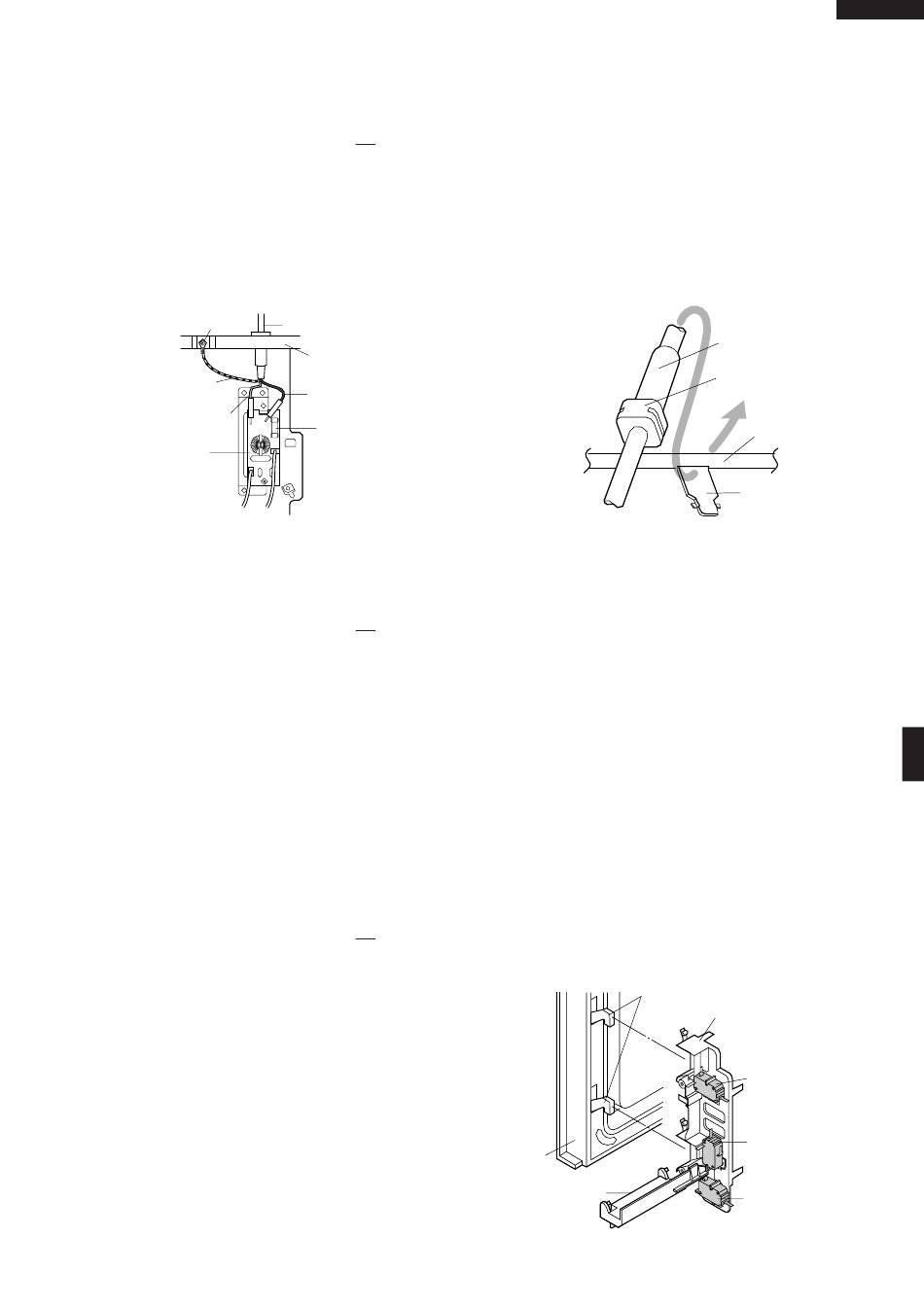

Figure C-3 (a). Remplacement du cordon d'alimentation
RETRAIT DU 1ER COMMUTATEUR DE VERROUILLAGE (SW1), 2ème COMMUTATEUR DE
CONTROLE DES RELAIS DE VERROUILLAGE (SW3) ET DU COMMUTATEUR DE CONTROLE (SW2)
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les fils conducteurs des commutateurs.
3. Retirer les deux (2) vis retenant le crochet du loquet au
rebord du four.
4. Retirer le levier du commutateur de la cavité du four
5. Retirer l'ensemble du crochet du loquet du rebord du
four.
6. Pousser vers l'extérieur les deux (2) languettes
restantes qui gardent en place le commutateur.
7. Le commutateur est maintenant dégagé.
REGLAGE DU 1ER COMMUTATEUR DE VERROUILLAGE (SW1), 2ème COMMUTATEUR DE
CONTROLE DES RELAIS DE VERROUILLAGE (SW3) ET DU COMMUTATEUR DE CONTROLE (SW2)
1. EFFECTUER LES VERIFICATIONS 3D.
Si le 1er commutateur de verrouillage, le 2ème commuta-
teur du relais de contrôle du verrouillage et le commutateur
de contrôle ne fonctionnent pas correctement à cause
d'un mauvais réglage, le réglage suivant devrait être fait.
2. Desserrer les deux (2) vis fixant le crochet du loquet à
la bride avant de la cavité du four.
3. Lorsque la porte est fermée, régler le crochet du loquet
en le déplaçant d'avant en arrière, et de haut en bas.
Le jeu d'ouverture et de fermeture de la porte permis
par les différentes positions (inférieures ou supérieures)
du crochet du loquet ne doit pas dépasser 0,5 mm. La
position verticale du crochet du loquet doit être ajustée
de sorte que le 1er commutateur de verrouillage et le
2ème commutateur du relais de contrôle de verrouillage
soient activés lorsque la porte est fermée. La position
verticale du crochet du loquet doit être ajustée de telle
sorte que le plongeur du commutateur de contrôle soit
activé quand la porte est fermée.
4. Fixer les vis fermement avec les rondelles.
REMPLACEMENT DU CORDON D'ALIMENTATION
Cordon d'alimentation
Plaque arrière de
la cavité du four
Fil marron
Fusible
Réinstallation
1. Insérer la butée de cordon de montage du cordon
d'alimentation dans le trou carré du boîtier arrière, en
se référant à la figure C-3 (b).
2. Installer le fil de mise à la terre du cordon d'alimentation
et l'angle de mise à la terre à la cavité à l'aide d'une (1)
vis et serrer la vis.
3. Brancher les conducteurs marron et bleu du cordon
d'alimentation correctement au filtre anti-parasites, en
se reportant au Diagramme schématique.
Figure C-3 (b). Remplacement du cordon d'alimentation
Réinstallation
1. Réinstaller chaque commutateur à sa place. Les
commutateurs de verrouillage secondaire/contrôle sont
en position basse et le commutateur de détection de la
porte est en position haute.
2. Rebrancher les connexions de câblage de chaque
commutateur. Se référer au diagramme illustré.
3. Fixer le crochet du loquet (avec deux (2) vis de montage)
sur le rebord du four.
4. Installer le levier du commutateur sur la cavité du four.
5. S'assurer que le commutateur de contrôle fonctionne
correctement et vérifier la continuité du circuit de
contrôle. Se référer au chapitre "Procédure de test" et
"Procédure de réglage" ci-dessous.
5. Vérifier le fonctionnement de tous les commutateurs. Si un
des commutateurs n'a pas été activé par la fermeture de la
porte, dévisser les vis et régler la position du crochet du loquet.
Têtes des loquets
Porte
Levier du
commutateur
Figure C-4. Réglage des commutateurs de loquet
19
R-208(IN)
R-208(W)
Cordon
d'alimentation
Cale du
cordon
Plaque arrière de
la cavité du four
Orifice
carré
Crochet du loquet
SW3 :
2ème commutateur
de contrôle du relais
de verrouillage
SW2 :
Commutateur
de contrôle
SW1 :
Commutateur du premier
Commutateur de
verrouillage
