R-208(IN)
R-208(W)
Retrait
1. Débrancher le four de l'alimentation.
2. Retirer le plateau tournant et le support du plateau
tournant de la cavité du four.
3. Mettre le four à l'envers.
4. Retirer la (1) vis qui fixe le moteur du plateau tournant
à la plaque inférieure.
5. Maintenant, le couvercle du moteur du plateau tournant
est dégagé.
6. Débrancher les fils conducteurs du moteur du plateau
tournant.
7. Retirer la (1) vis fixant le moteur du plateau tournant à
la cavité du four.
8. Retirer le moteur du plateau tournant de la cavité du
four.
9. Retirer l'emballage du MPT du moteur du plateau tournant.
10.Maintenant, le moteur du plateau tournant est dégagé.
RETRAIT DU MOTEUR DU VENTILATEUR DE REFROIDISSEMENT
RETRAIT
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le magnétron du guide d'ondes. Se référer au
chapitre "RETRAIT DU MAGNETRON".
3. Débrancher les fils du moteur du ventilateur.
4. Déconnecter le fil conducteur du conduit de ventilateur.
5. Retirer les trois (3) vis qui fixent le conduit du ventilateur
à la cavité du four.
6. Détacher l'ensemble moteur du ventilateur de la cavité
du four.
7. Démonter la pale du ventilateur de l'arbre du moteur du
ventilateur en suivant la procédure suivante.
8. Tenir le bord du rotor du moteur de ventilation en
utilisant une paire de pinces de maintien.
ATTENTION :
• S'assurer qu'aucune pièce n'entre dans l'espace
entre le rotor et le stator du moteur du ventilateur.
Car le rotor peut facilement être érodé par les
tenailles et que des micro-déchets métalliques
peuvent être produits.
• Ne pas toucher la bobine du moteur de ventila-
tion avec les pinces car la bobine pourrait être
endommagée ou coupée.
• Ne pas tordre les crochets en les touchant avec
les pinces.
9. Déposer la pale du ventilateur de l'arbre du moteur du ven-
tilateur en tirant et tournant la pale du ventilateur à la main.
10.Maintenant la pale de ventilation sera libre.
ATTENTION :
• Ne pas réutiliser une pale déjà retirée car le
trou (pour l'attache) pourrait être plus large
que normalement.
Bobine
Pince rainurée
Stator
Ecartement
Support Rotor
Vue arrière
RETRAIT DU MOTEUR DU PLATEAU TOURNANT
Arbre
Axe
Stator
Rotor
Vue latérale
Réinstallation
1. Réinstaller l'emballage du MPT.
2. Réinstaller le moteur du plateau tournant avec
l'emballage du MPT à l'aide la (1) vis.
3. Reconnecter les fils conducteurs au moteur du plateau
tournant.
4. Insérer la languette du couvercle du moteur du plateau
tournant dans le trou de la plaque inférieure.
5. Réinstaller le couvercle du moteur du plateau tournant
sur la plaque inférieure avec une (1) vis.

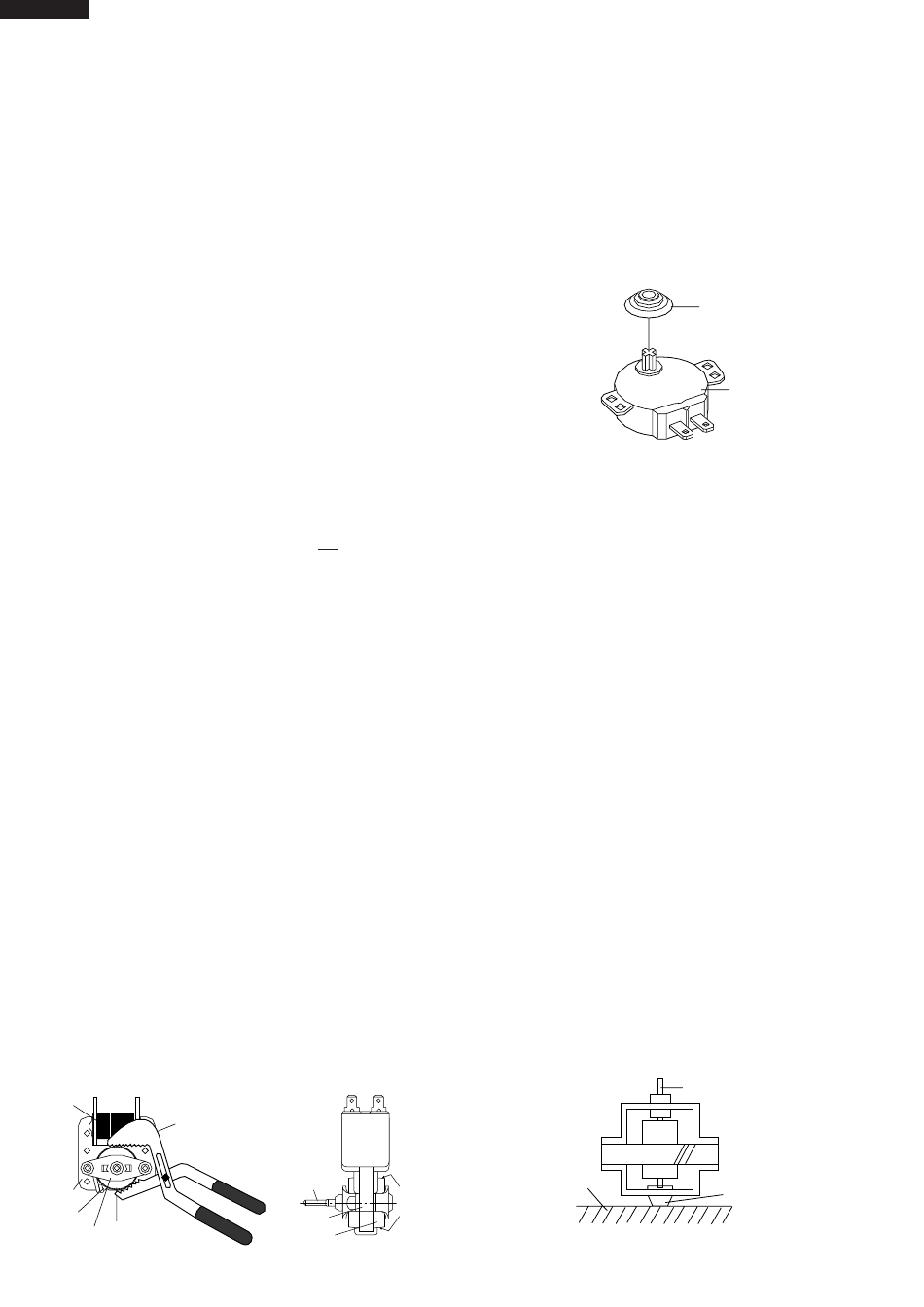

Figure C-2. Installation de l'emballage du MPT
11.Retirer les deux vis (2) maintenant le moteur de
ventilateur sur le conduit du ventilateur.
12.Maintenant, le moteur du ventilateur est dégagé.
INSTALLATION
1. Installer le moteur de ventilateur sur le conduit du
ventilateur à l'aide des deux (2) vis.
2. Installer la pale du ventilateur sur l'attache du moteur
du ventilateur en suivant la procédure suivante.
3. Maintenir le centre des crochets qui soutient l'attache
du moteur du ventilateur sur le plateau plan.
4. Appliquer le verrou de vis fermement dans le trou (pour
l'arbre) de la pale de ventilateur.
5. Installer la pale de ventilateur sur l'attache du moteur
du ventilateur en poussant la pale de ventilateur avec
un maillet léger ou un accessoire en mousse.
ATTENTION :
• Ne pas donner de gros chocs à la pale de
ventilateur lorsqu'elle est installée, parce que le
support risque d'être abîmé.
• Vérifier que la pale du ventilateur tourne normale-
ment après l'installation.
• Vérifier que l'axe de l'arbre ne soit pas voilé.
6. Installer le bloc du moteur du ventilateur sur la cavité du
four à l'aide de trois (3) vis.
7. Installer le magnétron avec trois (3) vis.
8. Réinstaller les fils conducteurs du conduit du ventilateur.
9. Connecter les fils conducteurs au magnétron et au
moteur du ventilateur, en se référant au schéma de
montage.
Table
Ce sont les points qui
doivent être saisis avec
la pince.
18
Emballage du MPT
Moteur de plateau
tournant
Arbre
Centre du
support
