1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les connecteurs des câbles des magnétrons.
3. Retirer soigneusement les trois (3) vis fixant le magné-
tron au rebord du guide d'ondes.
4. Retirer le magnétron du guide d'ondes.
5. Maintenant, le magnétron est dégagé.
(CONDENSATEUR HAUTE TENSION ET ENSEMBLE DE REDRESSEUR HAUTE TENSION)
Pour le retrait des composants, procéder de la façon
suivante.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer la (1) vis fixant le support de condensateur au
boîtier arrière.
3. Débrancher le fil H.T du redresseur H.T du magnétron.
4. Débrancher le conducteur de filament du transformateur
de puisssance du condensateur haute tension.
5. Retirer la vis (1) fixant la borne latérale de masse de
l'ensemble de redresseur haute tension et retirer le
support du condensateur.
6. Débrancher tous les fils et bornes de l'ensemble de re-
dresseur haute tension du condensateur haute tension.
DEPOSE DU TRANSFORMATEUR HAUTE TENSION
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les fils conducteurs (harnais du câble
principal) du transformateur haute tension.
3. Débrancher le fil du filament du magnétron.
4. Débrancher les fils du transformateur de puissance du
condensateur haute tension.
5. Retirer les deux (2) vis qui fixent le transformateur à la
plaque inférieur par le haut.
6. Retirer les deux (2) vis restantes par le bas.
7. Retirer le transformateur.
8. Maintenant, le transformateur de puissance est dégagé.
DEPOSE DU CONNECTEUR POSITIVE LOCK
1. EFFECTUER LES VERIFICATIONS 3D.
2. Pousser le levier du connecteur Positive lock
3. Tirer vers le bas le connecteur Positive lock
ATTENTION : LORS DU BRANCHEMENT D'UN CON-
NECTEUR POSITIVE LOCK
BORNES, INSTALLER LE POSITIVE
LOCK
®
POUR QUE LE LEVIER SOIT
SITUE EN FACE DE VOUS
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les câbles de l'unité de commandes.
3. Retirer la vis (1) maintenant le panneau de commande
RETRAIT DU MAGNETRON
RETRAIT DE COMPOSANTS HAUTE TENSION
®
.
®
.
®
SUR LES
RETRAIT DU PANNEAU DE COMMANDE
ATTENTION : LORS DU REMPLACEMENT DU
MAGNETRON, S'ASSURER QUE LA
GARNITURE FR EST EN PLACE ET
QUE LES VIS DU MAGNETRON SONT
FERMEMENT SERREES.
7. Maintenant, le bloc du redresseur HT et le condensateur
HT doivent être dégagés.
ATTENTION : LORS DE LA MISE EN PLACE DE
L'ENSEMBLE DU REDRESSEUR HAU-
TE TENSION, S'ASSURER QUE LA CON-
NEXION DE LA CATHODE (MASSE)
EST FERMEMENT FIXEE AU SUP-
PORT DE CONDENSATEUR A L'AIDE
D'UNE VIS DE MISE A LA MASSE.
ATTENTION : NE PAS REMPLACER SEULEMENT LE
REDRESSEUR DE HAUTE TENSION.
LORS DE SON REMPLACEMENT,
CHANGER LE REDRESSEUR H.T.
Réinstallation
1. Poser le transformateur sur la plaque inférieure avec ses
bornes primaires tournées vers la plaque avant du four.
2. Fixer le transformateur à la plaque inférieure avec
quatre (4) vis.
3. Rebrancher les fils conducteurs (primaires et haute
tension) et les conducteurs de filament au transfor-
mateur haute tension, magnétron et condensateur
haute tension en se référant au "Schéma de montage".
4. Reposer le boîtier extérieur et vérifier que le four
fonctionne normalement .
®
(SANS BOITIER)
Connecteur
Positive lock
®
Levier

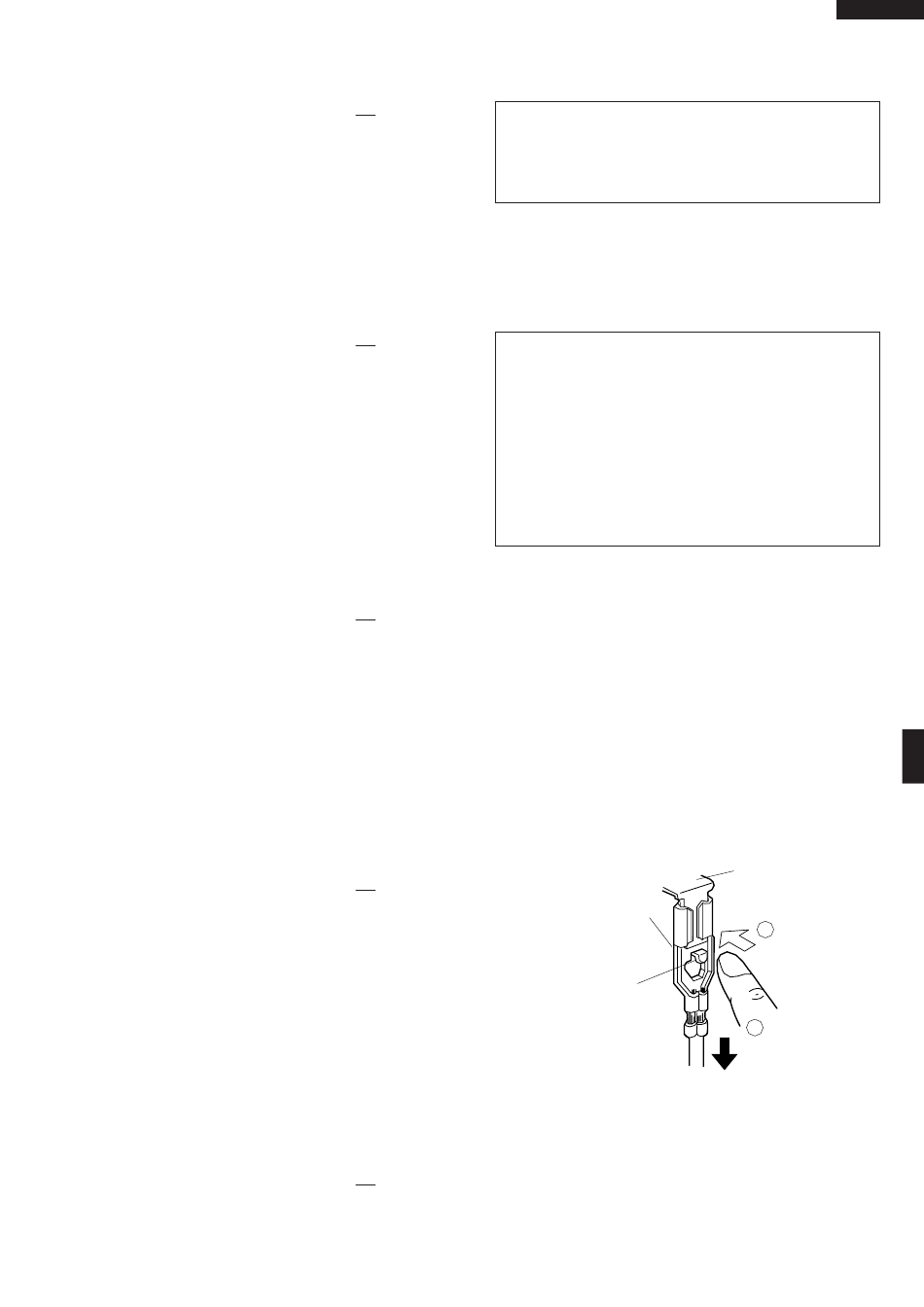

Figure C-1. Connecteur Positive lock
à la plaque avant de la cavité du four.
4. Maintenant le bloc du panneau de commande est libre.
17
R-208(IN)
R-208(W)
Borne
1
Pousser
2
Tirer vers le bas
®
