REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
REMPLACEMENT DU CORDON D'ALIMENTATION
Dépose
1. EFFECTUER LES VERIFICATIONS 3D
2. Retirer la (1) vis fixant le fil vert/jaune à la plaque supérieure
de la cavité.
3. Débrancher les conducteurs du cordon d'alimentation du
filtre antiparasites, en se reportant à la figure C-5 (a).
4. Dégager le cordon d'alimentation du boîtier arrière.
5. Maintenant, le cordon d'alimentation est dégagé.
OVEN CAVITY
FIL VERT/
BACK PLATE
JAUNE
BROWN WIRE
FIL MARRON
FIL BLEU
BLUE WIRE
FILTRE SONORE
NOISE FILTER
SUPPORT DE CHASSIS
CHASSIS SUPPORT

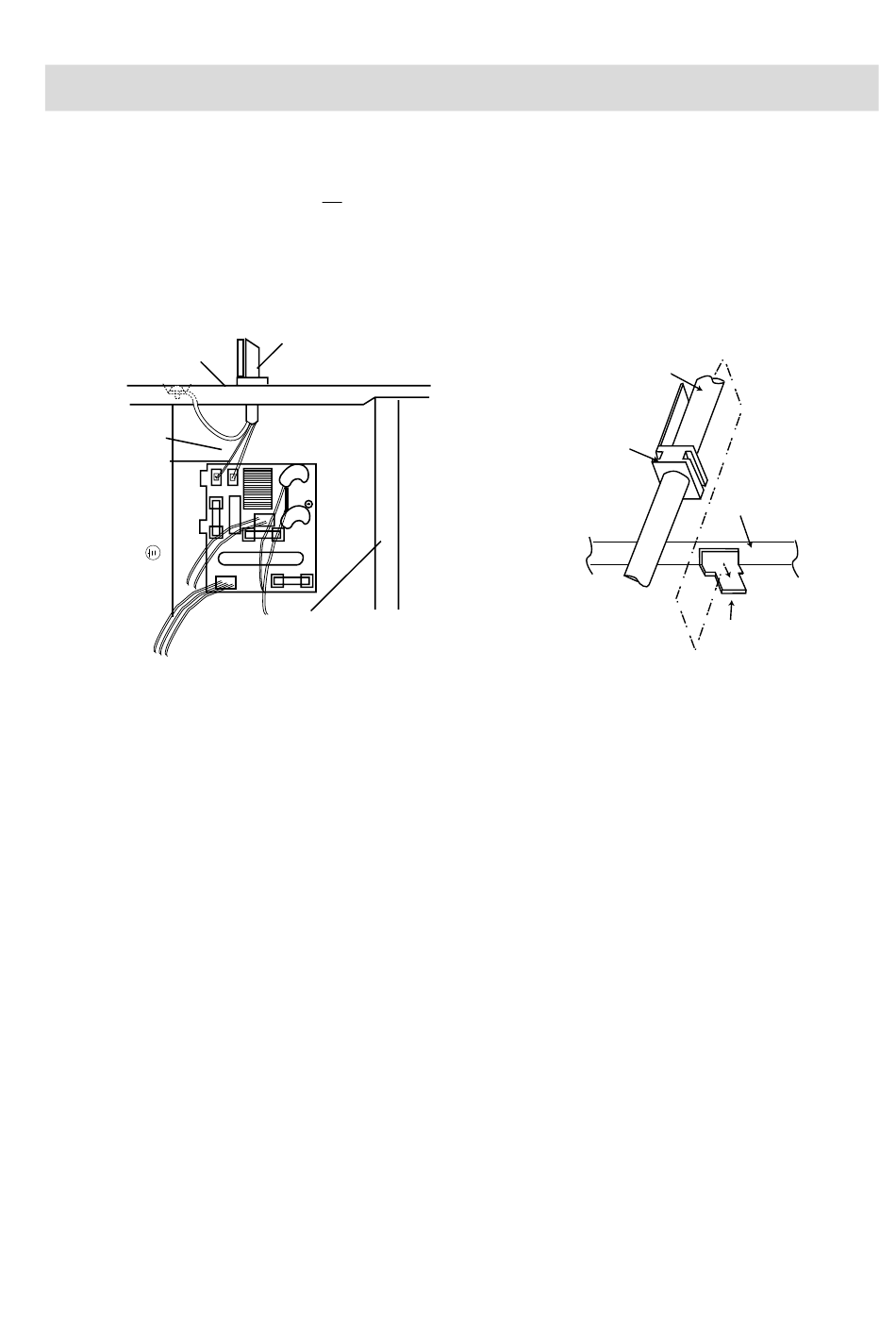

Figure C-5 (a) Remplacement du cordon
d'alimentation
CORDON D'ALIMENTATION
POWER SUPPLY CORD
R-763 -
Remise en place
1. Insérer la butée de cordon de montage du cordon
d'alimentation dans le trou carré du boîtier arrière, en se
référant à la figure C-5 (b).
2. Installer le fil de mise à la terre du cordon d'alimentation
à la cavité à l'aide d'une (1) vis et serrer la vis.
3. Brancher les conducteurs marron et bleu du cordon
d'alimentation correctement au filtre antiparasites, en
se reportant au Diagramme schématique.
MOULAGE DU
PASSE-FIL
MOULDING
CORD
CORDON
STOPPER
D'ALIMENTATION
Figure C-5 (b) Remplacement du cordon
23
POWER
SUPPLY
CORD
OVEN CAVITY
PLAQUE ARRIERE
BACK PLATE
DE LA CAVITE DU FOUR
SQUARE HOLE
TROU CARRE
d'alimentation
