Sharp R-763 Manuel De Service page 17

PROCEDURE DE TEST
LETTRE DE
PROCEDURE
O TEST DE COMMUTATEUR TACTILE
1. Débrancher le four de l'arrivée d'alimentation.
2. Décharger le condensateur de haute tension.
3. Enlever l'unité de commande du panneau de commande.
4. A l'aide d'un ohmmètre, vérifier le fonctionnement du commutateur sensitif.
5. Lorsque le commutateur sensitif n'est pas enfoncé, l'ohmmètre doit indiquer un circuit ouvert. Lorsque
le commutateur sensitif est enfoncé, l'ohmmètre doit indiquer un court circuit. Si un mauvais
fonctionnement est indiqué, le commutateur sensitif est sans doute défectueux et doit être vérifié.
P TEST DE RELAIS
Déposer le coffret extérieur et vérifier la tension entre la broche No. 1 et la broche No. 3 du connecteur
à 3 broches (A) sur l'unité de commande à l'aide d'un voltmètre CA.
Le voltmètre doit indiquer la tension nominale secteur, sinon vérifier le circuit du four.
Test des relais RY1, RY2 and RY3
Ces relais fonctionnent sous tension CC.
Vérifier la tension à la bobine du relais à l'aide d'un voltmètre CC pendant la cuisson aux micro-ondes.
DC. Tension indiquée ............ Relais défectueux.
DC. Tension non indiquée ..... Vérifier la diode qui est branché sur la bobine du relais. Si la diode est
SYMBOLE DE RELAIS

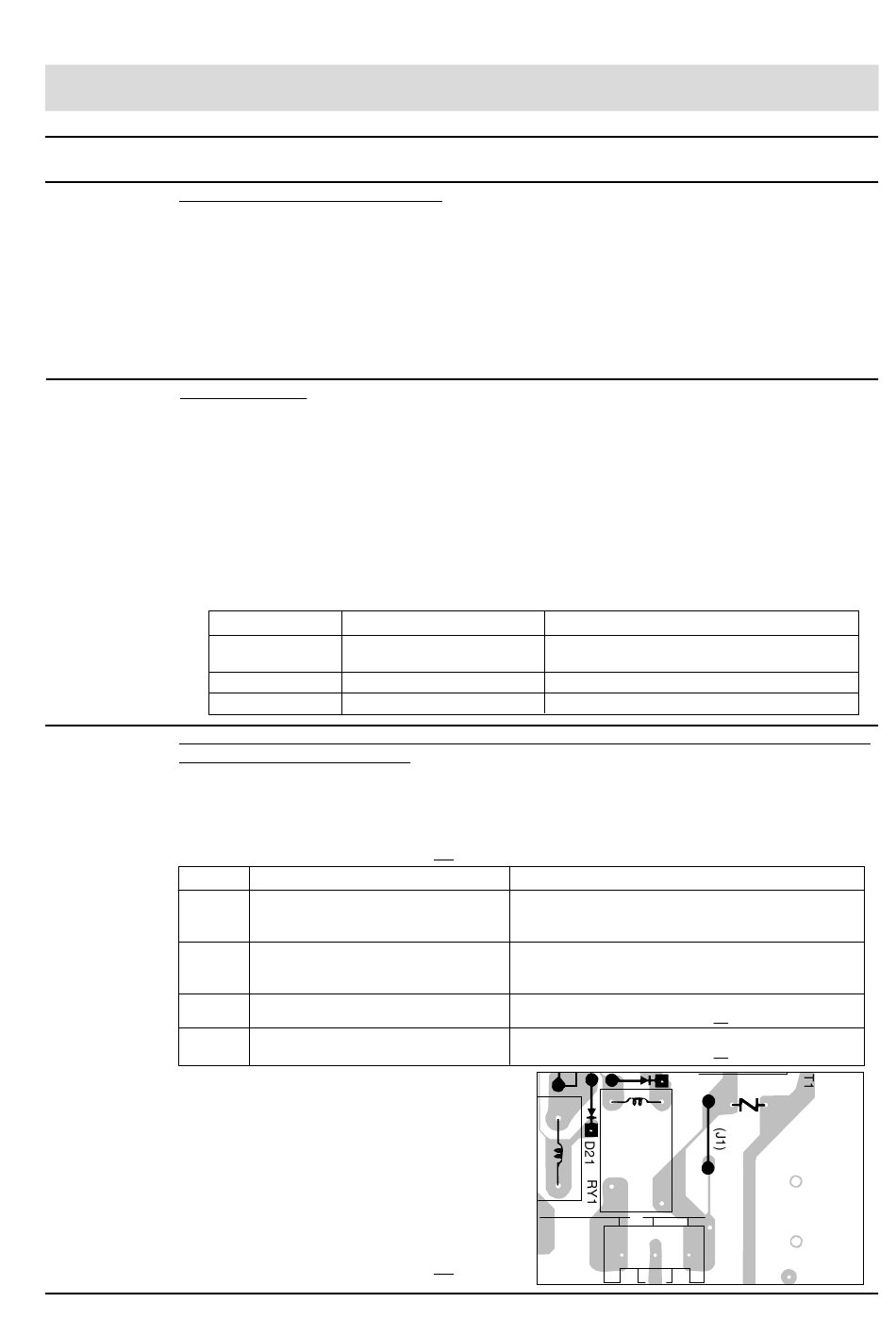

Q PROCEDURES A SUIVRE LORSQUE LE FILM DE PROTECTION SUR LA CARTE DE CABLAGE
IMPRIMEE (PWB) EST OUVERT
Pour protéger les circuits électroniques, ce modèle est équipé d'un film de protection ajouté au primaire
de la plaquette de montage imprimé PWB, ce film de protection agit comme un fusible. Si le film de
protection est ouvert, suivre le guide de dépistage des pannes ci-dessous pour effectuer la réparation.
Problème: l'indicateur de mise sous tension POWER ON ne s'allume pas.
EFFECTUER LES VERIFICATIONS 3D
ACTIONS
1
2
3
4
REMARQUE: * Au moment des réparations, faire
EFFECTUER LES VERIFICATIONS 4R
TENSION DE SERVICE
RY1 Env. 24,0 V CC
RY2 Env. 18,0 V CC
RY3 Env. 18,0 V CC
OCCURRENCE
La tension nominale secteur n'est pas
présente à la borne d'alimentation
POWER du connecteur de la CPU (CN-A).
La tension nominale CA est présente sur
basse tension.
Le film est brisé seulement au point "a".
Le film est brisé aux points "a" et "b".
une inspection visuelle des dom-
mages provoqués par grillage de la
varistance et examiner dans le trans-
formateur la présence de court-cir-
cuits entre couches à l'aide du testeur
(vérifier la résistance de l'enroule-
ment primaire). S'il y a une anomalie,
remplacer les pièces défectueuses.
R-763 -
TEST DES COMPOSANTS
correcte, l'unité de commande est défectueuse.
Lampe du four / Moteur du plateau tournant/
Moteur du ventilateur
Elément chauffant
Transformateur haute tension
Vérifier la tension et le cordon d'alimentation du four.
Le transformateur basse tension ou le circuit l'enroulement
primaire du transformateur du secondaire est défectueux.
Vérifier et réparer.
* Insérer un fil cavalier J1 et le souder.
(EFFECTUER LES VERIFICATIONS 3D AVANT DE REPARER)
*Insérer la bobine RCILF2003YAZZ entre "c" et "d"
(EFFECTUER LES VERIFICATIONS 3D AVANT DE REPARER)
RY2
OL / FM
/ TTM
15
COMPOSANTS CONNECTES
CAUSE OU REMEDE
D20
d
VRS1
a
b
AC
c
5 1
CN - A
