Sharp R-763 Manuel De Service page 24

REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DÉPOSE PRÉLIMINAIRE DU COMMUTATEUR DE LOQUET, DU COMMUTATEUR D'ARRET ET DU
COÒMMUTATEUR DE CONTROLE
1. EFFECTUER LES VERIFICATIONS 3D
2. Déposer l'ensemble panneau de commande en se
référant à la section "REMPLACEMENT DU PANNEAU
DE COMMANDE".
3. Débrancher les conducteurs de tous les contacts.
4. Retirer les deux (2) vis fixant le crochet du loquet à la
cavité du four.
5. Déposer le crochet du loquet.
6. Pousser la languette de retenue légèrement et déposer
le commutateur.
REGLAGE DU COMMUTATEUR DE LOQUET DE CONTROLE, DU COMMUTATEUR D'ARRET ET
DU COÒMMUTATEUR DE CONTROLE
Si le commutateur de commande, le commutateur d'arrêt et
le commutateur de verrou de commande ne fonctionnent
pas correctement à cause d'un mauvais réglage, le réglage
suivant doit être effectué.
1. EFFECTUER LES VERIFICATIONS 3D
2. Desserrer les deux (2) vis fixant le crochet du loquet à
la bride avant de la cavité du four.
3. La porte étant fermée, ajuster le crochet du loquet en le
déplaçant en avant et en arrière ou de haut en bas. Le
jeu d'entrée et de sortie de la porte permis par le crochet
de loquet doit être inférieur à 0,5 mm. La position
horizontale du crochet de loquet doit être placée à
l'endroit où le commutateur de contrôle s'est activé avec
la porte fermée. La position verticale du crochet de
loquet doit être placée à l'endroit où le commutateur du
premier loquet et le commutateur d'arrêt se sont activés
avec la porte fermée.
4. Fixer les vis fermement avec les rondelles.
5. S'assurer si le commutateur de premier loquet, le
commutateur d'arrêt et le commutateur de contrôle
fonctionnent. Si ces commutateurs ne se sont pas
activés avec la porte fermée, répéter les étapes 1-4.
Après le réglage, s'assurer du suivant:
1. Le jeu d'entrée et de sortie reste inférieur à 0,5 mm
lorsque la porte est fermée et verrouillée. Vérifier d'abord
la position du crochet de loquet, en enfonçant et tirant la
porte vers la face du four. Les résultats (de jeu de la
porte) doivent être inférieurs à 0,5 mm.
2. Les contacts (COM - NO) du commutateur de premier
loquet et du commutateur d'arrêt coupent le circuit avant
que la porte puisse être ouverte.
3. Les contacts (COM - NC) du commutateur de contrôle se
ferment lorsque la porte est ouverte.
4. Réinstaller le coffret extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil de
contrôle de micro-ondes agréé. (Se reporter à la procédure
de mesure des micro-ondes.)

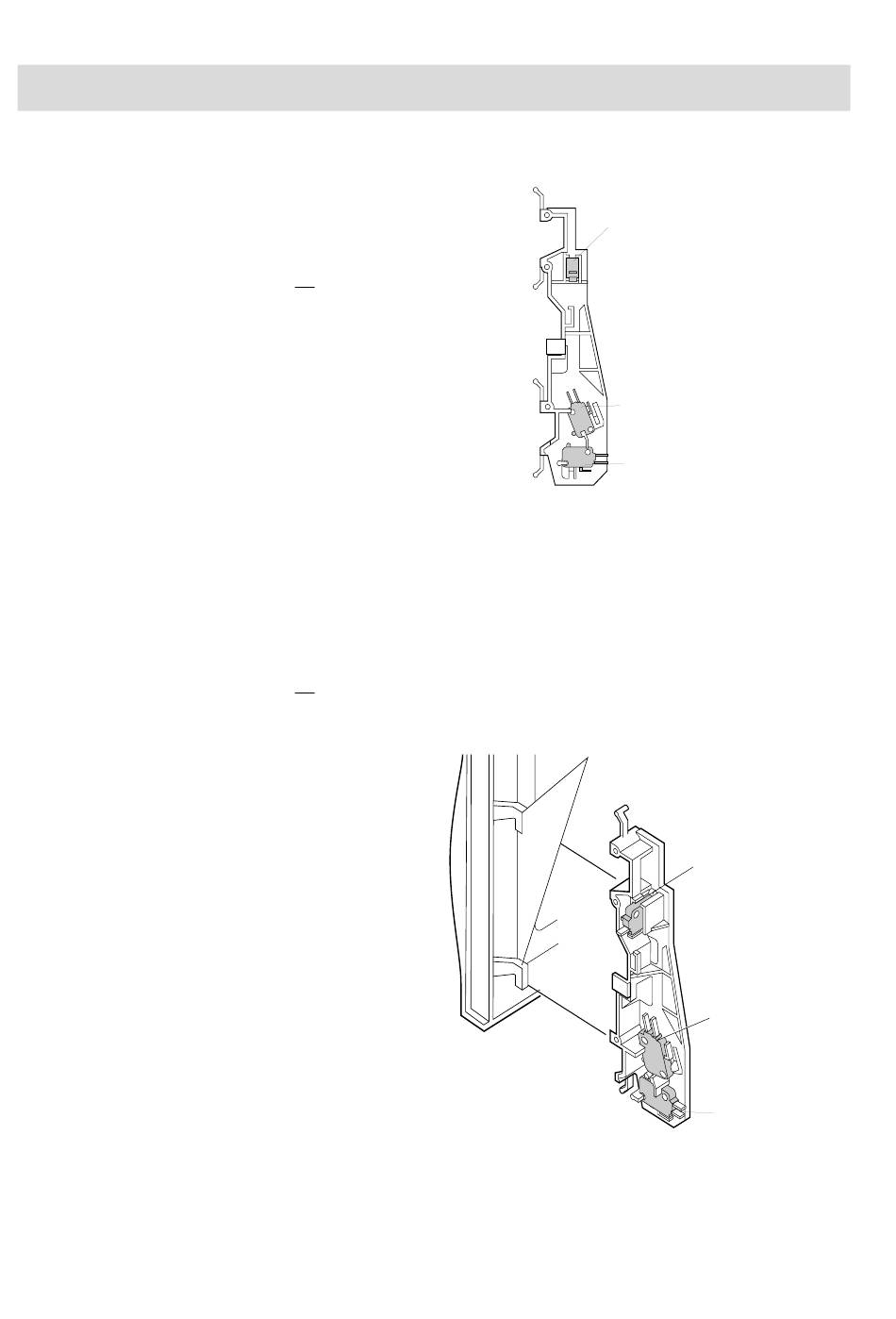

Figure C-4. Réglage des commutateurs de loquet
R-763 - 22
Stop switch
Commutateur
d'arret (SW3) SW3
Commutateur Monitor switch
de controle (SW2)
SW2
Monitored latch
Commutateur de loquet
de controle (SW1)
switch SW1
Figure C-3. Commutateurs
Latch Hooks
Crochet
de loquet
Stop Switch
Commutateur
d' arret (SW3) SW3
Commutateur
de controle (SW2)
Commutateur
du loquet de
controle (SW1)
Monitor Switch
SW2
Monitored Latch
Switch SW1
