MESURE DES MICRO-ONDES

Après avoir réglé séparément ou tous ensemble, les
commutateurs de verrous de porte, le commutateur de
contrôle et la porte, vérifier avec un appareil de contrôle s'il
n'y a pas de fuites et s'assurer que les résultats répondent
aux exigences des normes de performance pour les fours à
micro-ondes.
CONDITIONS EXIGEES
Le commutateur de sécurité doit pouvoir empêcher l'émission
de radiation des micro-ondes dépassant 5 mW/cm2 à une
distance de 5 cm ou plus de la surface externe du four.
PREPARATIONS POUR UNE VERIFICATION:
Avant de commencer les vérifications effectives de fuite,
procéder de la façon suivante;
1. S'assurer que l'appareil fonctionne normalement selon
les instructions spécifiées dans le mode d'emploi.
Important:
Pour la vérification, utiliser des appareils de contrôle
conformes aux conditions prescrites par les normes de
performance pour les fours à micro-ondes.
mW cm
mW cm

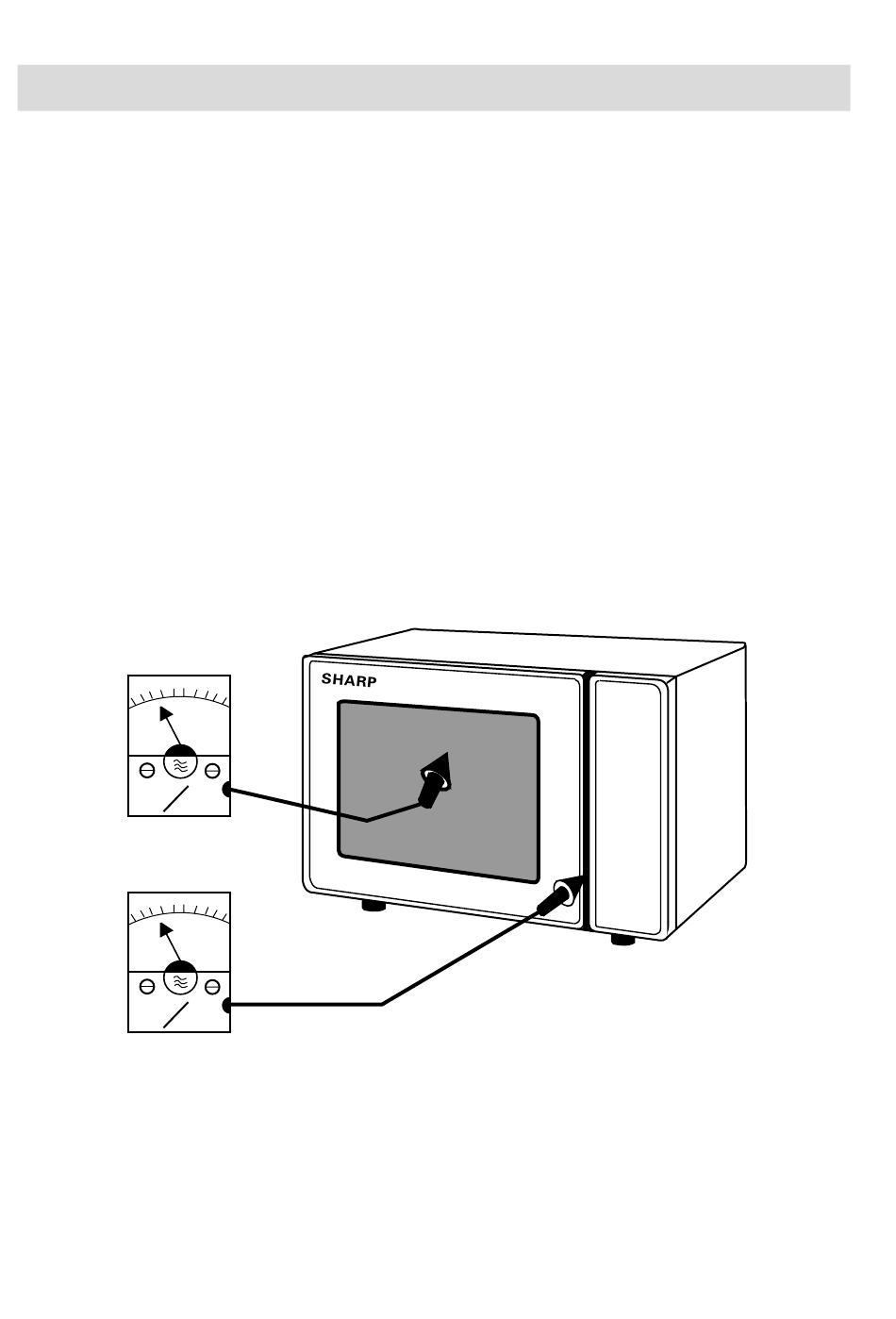

Mesure d'une fuite de micro-ondes à une distance de 5 cm
2
2
Microwave leakage measurement at 5 cm distance
R-763 -
Les appareils recommandés sont:
NARDA 8100
NARDA 8200
HOLADAY HI 1500
SIMPSON 380M
2. Placer le plateau du four dans la cavité du four.
3. Placer la charge de 275 ± 15 ml d'eau à une température
de 20 ± 5°C au centre du plateau du four. Le récipient
contenant l'eau doit avoir une forme basse (becher) de
600 ml avec un diamètre intérieur d'environ 8,5 cm et fait
dans un matériau ne conduisant pas l'électricité (verre
ou plastique).
La mise en place dans le four de cette charge est
importante, non seulement pour protéger le four, mais
aussi pour s'assurer que n'importe quelle fuite pourra
être mesurée avec précision.
4. Fermer la porte et mettre le four en marche avec la
minuterie réglée sur quelques minutes. Si l'eau
commence à bouillir avant que le contrôle ne soit
terminé, la remplacer par 275 ml d'eau froide.
5. Déplacer lentement la sonde (pas plus vite que 2,5 cm/
sec.) le long de l'interstice.
6. L'émission de radiation des micro-ondes doit être
mesurée à n'importe quel point situé à une distance de
5 cm ou plus de la surface externe du four.
