MESURE DES MICRO-ONDES

Après avoir réglé séparément ou dans l'ensemble, les
commutateurs de loquets de porte, le commutateur de contrôle
et la porte, vérifier avec un appareil de contrôle s'il n'y a pas de
fuites et s'assurer que les résultats répondent aux exigences des
normes de performance pour les fours à micro-ondes.
CONDITIONS EXIGEES
Le commutateur de sécurité doit pouvoir empêcher l'émission de
radiation des micro-ondes dépassant 5 mW/cm
de 5 cm ou plus de la surface externe du four.
PREPARATIONS POUR UNE VERIFICATION:
Avant de commencer les vérifications effectives de fuite, procéder
de la façon suivante;
1. S'assurer que l'appareil fonctionne normalement selon les
instructions spécifiées dans le mode d'emploi.
Important:
Pour la vérification, utiliser des appareils de contrôle
conformes aux conditions prescrites par les normes de
performance pour les fours à micro-ondes.
mW cm
mW cm
2 à une distance
2
2

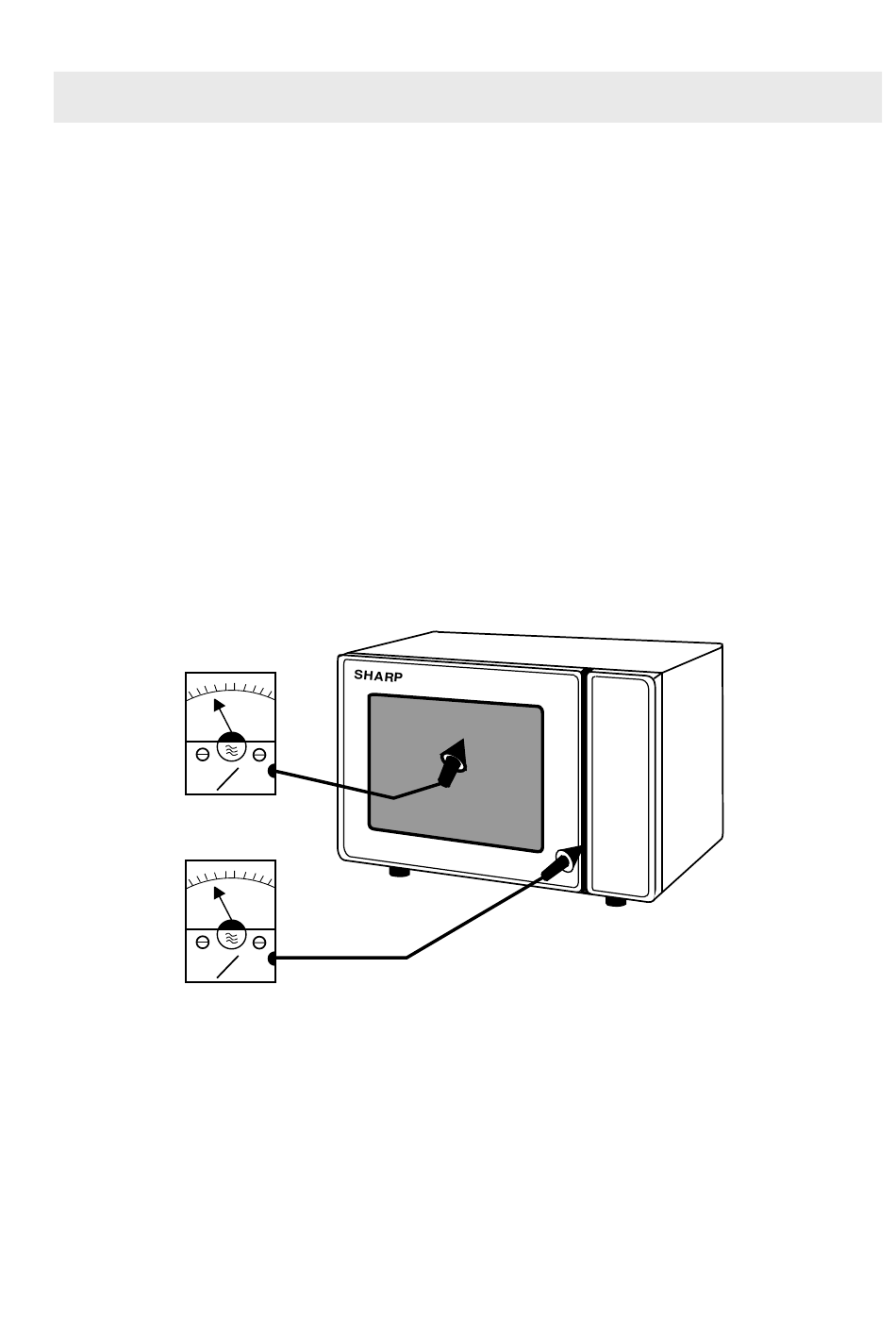

Microwave leakage measurement at 5 cm distance
Mesure d'une fuite de micro-ondes à une distance de 5 cm
R-871 -
Les appareils recommandés sont:
NARDA 8100
NARDA 8200
HOLADAY HI 1500
SIMPSON 380M
2. Placer le plateau du four dans la cavité du four.
3. Placer la charge de 275 ± 15 ml d'eau à une température de
20 ± 5°C au centre du plateau du four. Le récipient d'eau doit
être bas et doit avoir une contenance de 600 ml, avec un
diamètre intérieur d'environ 8,5 cm et fait d'un matériau
électriquement non-conducteur tel que du verre ou du
plastique.
La mise en place dans le four de cette charge est importante,
non seulement pour protéger le four, mais aussi pour s'assurer
que n'importe quelle fuite pourra être mesurée avec précision.
4. Fermer la porte et mettre le four en marche avec la minuterie
réglée à quelques minutes. Si l'eau commence à bouillir
avant que le contrôle soit terminé, la remplacer par 275 ml
d'eau froide.
5. Déplacer lentement la sonde (pas plus vite que
2,5 cm/sec.) le long de l'interstice.
6. L'émission de radiation des micro-ondes doit être mesurée à
n'importe quel point situé à une distance de 5 cm ou plus de
la surface externe du four.
