Sharp R-871 Manuel De Service page 43

SCHEMAS DE CABLAGE
SCHEMA
REMARQUE: CONDITION DU FOUR
PORTE FERMEE.
1.
TEMPS DE CUISSON ENTRE.
2.
TOUCHE DE CUISSON COMBINEE ENFON-
3.
CEE UNE FOIS
TOUCHE DE MISE EN MARCHE ENFONCEE.
4.
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.

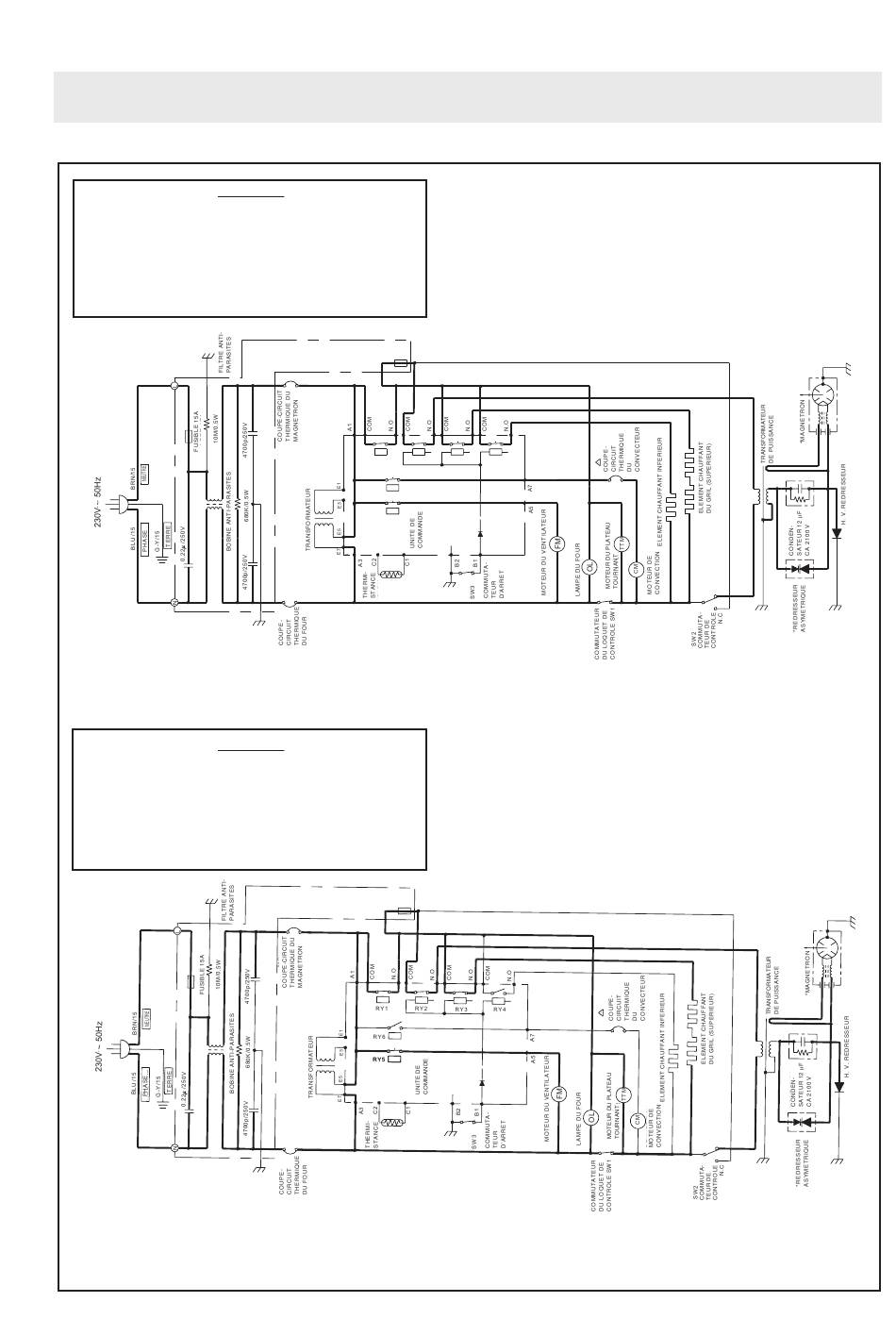

Figure O-5(a) Schéma du four-Condition de cuisson par convection (mode MICRO-ONDES ET CONVECTION)
SCHEMA
REMARQUE: CONDITION DU FOUR
PORTE FERMEE.
1.
TEMPS DE CUISSON ENTRE.
2.
TOUCHE DE CUISSON COMBINEE ENFON-
3.
CEE DEUX FOIS
TOUCHE DE MISE EN MARCHE ENFONCEE.
4.
Figure O-5(b) Schéma du four-Condition de cuisson combinée (mode MICRO-ONDES ET GRIL SUPERIEUR)
FUSIBLE
FUSE
F8A F8A
RY1 RY2
RY6
RY5 RY5
FUSIBLE
F8A
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.
R-871 -
RY3 RY4
