SCHEMAS DE CABLAGE

SCHEMA
REMARQUE: CONDITION DU FOUR
1. PORTE FERMEE.
2. : OU L'HORLOGE APPARAIT SUR
L'AFFICHAGE.
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.
SCHEMA
REMARQUE: CONDITION DU FOUR
1. PORTE FERMEE.
2. TEMPS DE CUISSON PROGRAMME.
3. TOUCHE DE NIVEAU DE PUISSANCE
DES MICRO-ONDES ENFONCEE UNE
FOIS (100%).
4. TOUCHE DEMARRAGE ENFONCEE.

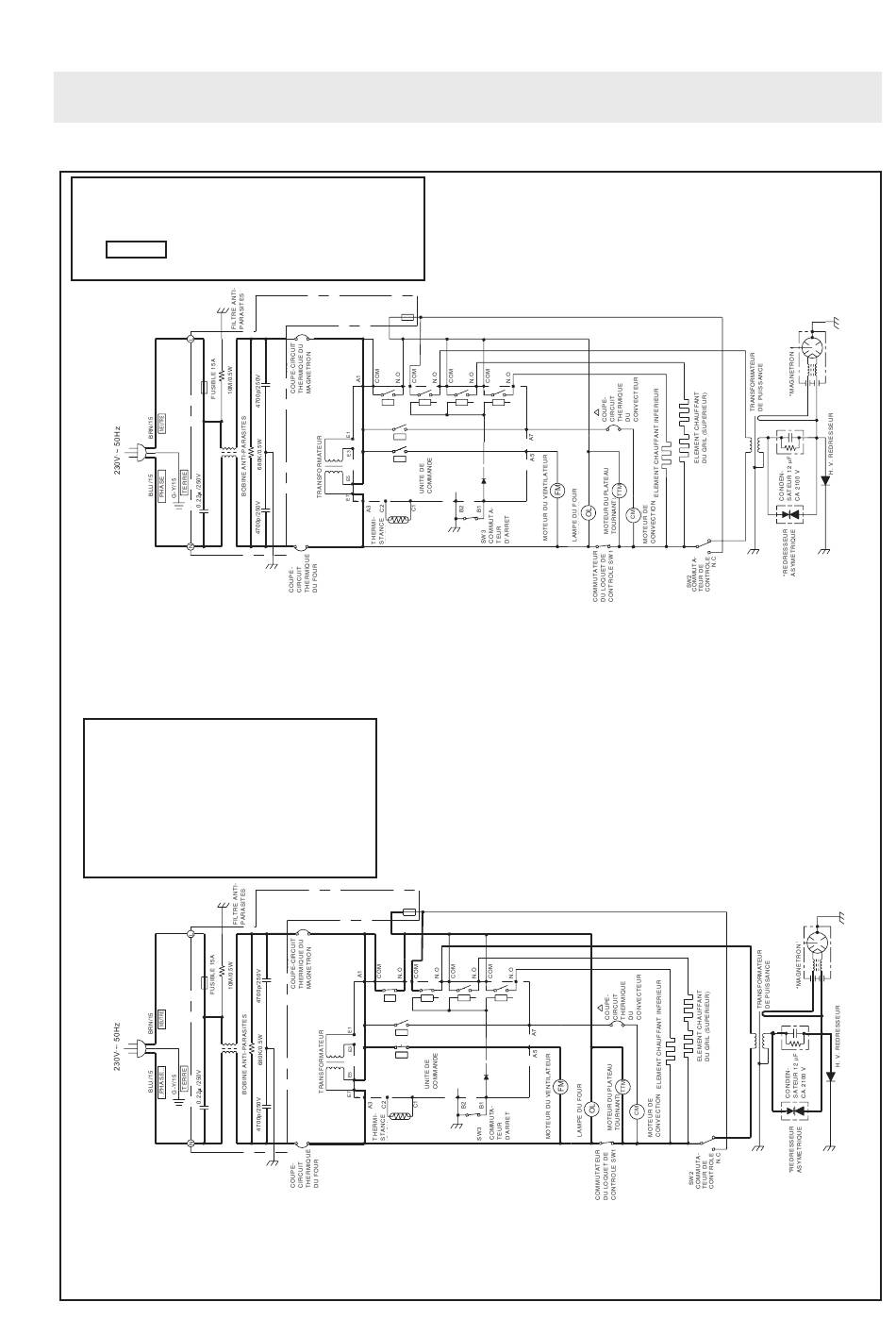

Figure O-2 Schéma du four - Condition de cuisson par micro-ondes.
FUSIBLE FUSE
F8A F8A
RY1
RY6
RY5 RY5
Figure O-1. Schéma du four-Condition d'ARRET
FUSIBLE
FUSE
F8A F8A
RY1
RY6
RY5 RY5
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.
R-871 -
RY2 RY3 RY4
RY2 RY3 RY4
32
