FILTRE
ANTIPARASITES
F1 :
FUSIBLE
(F20 A)

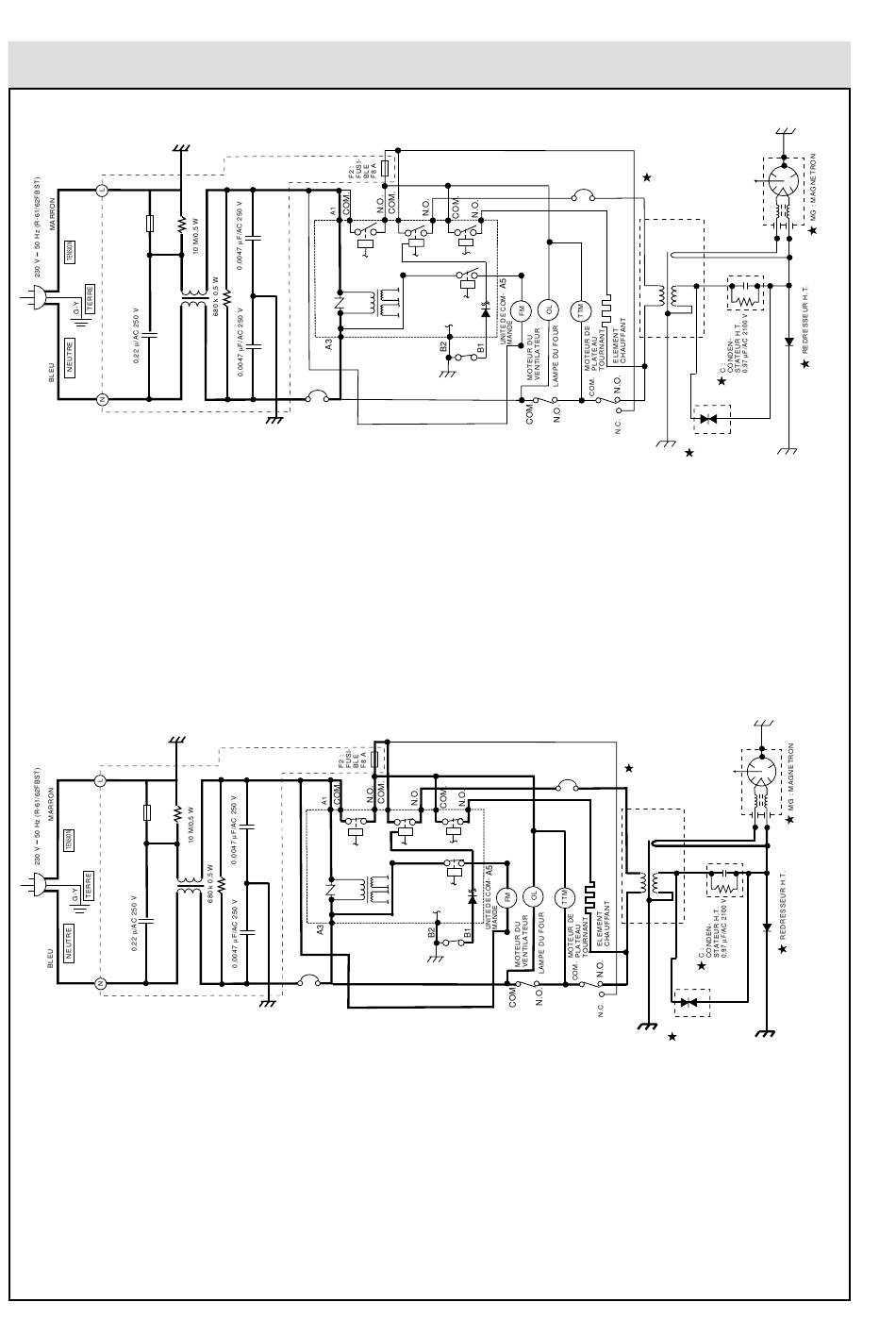

Figure 0-1. Schéma du four-Etat ARRET, porte fermée
FILTRE
ANTIPARASITES
F1 :
FUSIBLE
(F20 A)
Figure 0-2. Schéma du four-Etat MARCHE de cuisson combinée,

SCHEMAS DE PRINCIPE

RY1
RY3
RY4
SW3 : COMMUTATEUR
D'ARRET
TC01 :COUPE-CIRCUIT
THERMIQUE DU
FOUR 145˚C
RY1
RY3
RY4
SW3 : COMMUTATEUR
D'ARRET
TC01 :COUPE-CIRCUIT
THERMIQUE DU
FOUR 145˚C
(Mode micro-ondes et gril)
R-61FBST/R-62FBST - 28
TC02 : COUPE-CIRCUIT
THERMIQUE DU
MAGNETRON 125˚C
RY2
SW1 :
COMMUTATEUR
SW2 :
DU LOQUET DE
COMMUTATEUR
CONTROLE
DE COMMANDE
* DESIGNE LES COMPOSANTS
SOUMIS A UN POTENTIEL
SUPERIEUR A 250 V
TC02 : COUPE-CIRCUIT
THERMIQUE DU
MAGNETRON 125˚C
RY2
SW1 :
COMMUTATEUR
SW2 :
DU LOQUET DE
COMMUTATEUR
CONTROLE
DE COMMANDE
T :TRANSFORMATEUR
HAUTE TENSION
REDRESSEUR
ASYMETRIQUE
T :TRANSFORMATEUR
HAUTE TENSION
REDRESSEUR
ASYMETRIQUE
