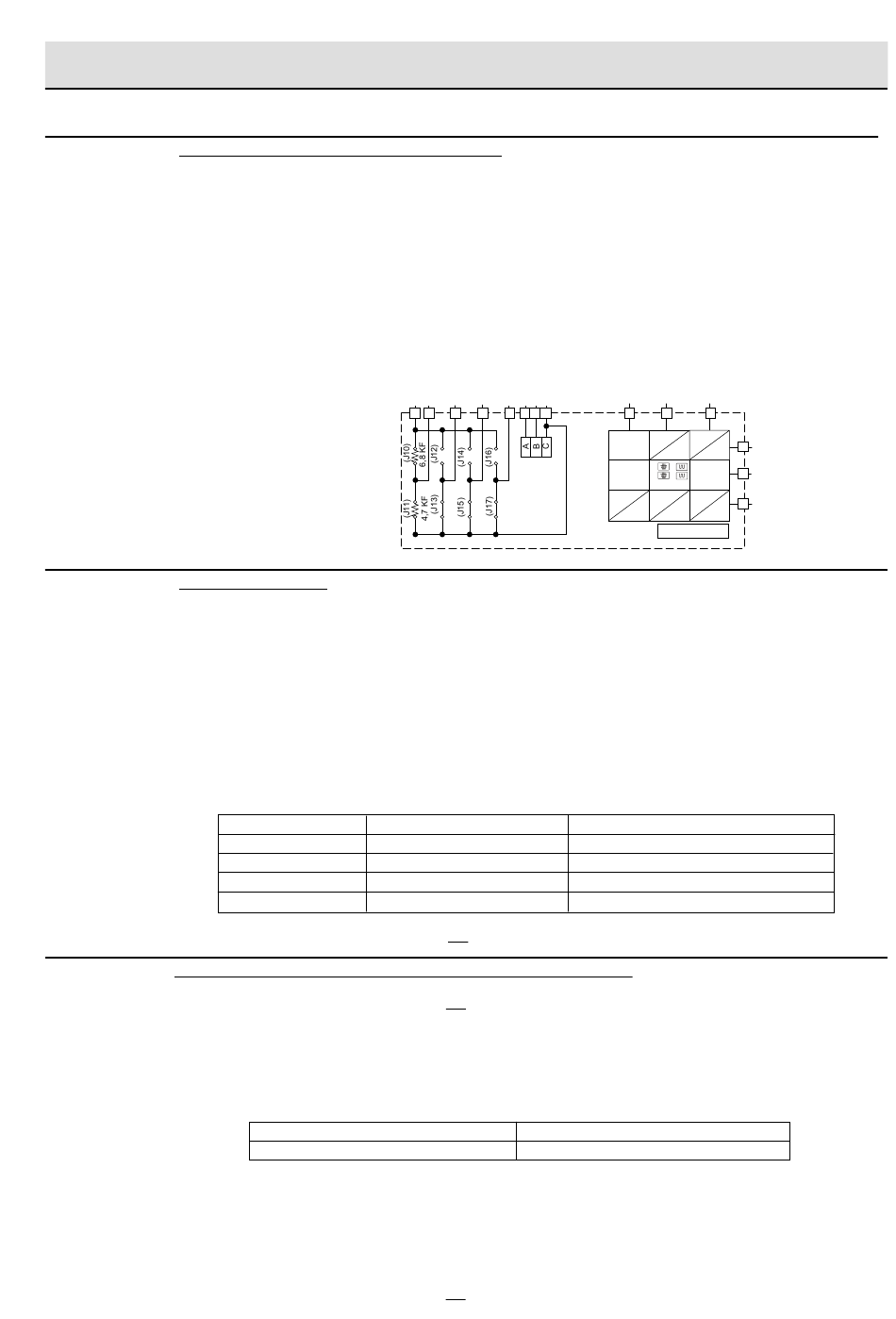

LETTRE DE
PROCEDURE
L
TEST DE L'UNITE DE COMMUTATION
Si l'affichage ne s'efface pas lorsqu'on appuie sur la touche STOP, vérifiez d'abord que le faisceau de
câbles de sortie est bien en contact, vérifiez que le commutateur d'arrêt fonctionne correctement ; c'est-
à-dire si les contacts se ferment lors de la fermeture de la porte et s'ouvrent à l'ouverture de la porte. Si
le commutateur d'arrêt fonctionne correctement, débrancher le faisceau reliant l'unité de commande au
commutateur puis s'assurer que le commutateur d'arrêt est bien fermé (soit fermer la porte, soit court-
circuiter le connecteur du commutateur d'arrêt). Utiliser la matrice du commutateur d'arrêt se trouvant
sur le schéma du circuit de celle-ci puis placer un cavalier entre les broches correspondant à la touche
STOP pour faire contact pendant un court instant. Si l'unité de commande répond en s'effaçant puis si un
court bip est émis, ceci indique une défaillance de l'unité de commutation qui devra être remplacée. Si
l'unité de commande ne répond pas, elle est défectueuse et doit être remplacée. Si une touche en
particulier ne répond pas, la méthode ci-dessus pourra être utilisée (après avoir nettoyé l'unité de
commande) pour déterminer si l'unité de commande ou de commutation est défectueuse.
M
TEST DU RELAIS
Retirer le boîtier extérieur et vérifier la tension entre la broche Nº 1 et la broche Nº 3 du connecteur à
3 broches (A) sur l'unité de commande à l'aide d'un voltmètre CA.
Le voltmètre doit indiquer la tension nominale secteur, sinon vérifier le circuit du four.
Test des relais RY1, RY2, RY3 et RY4.
Ces relais fonctionnent sous tension CC.
Vérifier la tension au niveau de l'enroulement du relais à l'aide d'un voltmètre C.C. pendant une
opération de cuisson aux micro-ondes, combiné ou par gril.
Tension CC indiquée ............. Relais défectueux.
Tension CC non indiquée ...... Vérifier la diode qui est branchée sur la bobine du relais. Si la diode
EFFECTUER LES VERIFICATIONS 4R.
N
VERIFICATION DE L'ELEMENT CHAUFFANT DU GRIL
EFFECTUER LES VERIFICATIONS 3D.
Avant d'effectuer les tests suivants, s'assurer que l'élément chauffant est refroidi complètement.
1. Résistance d'élément chauffant
Débrancher les fils conducteurs de l'élément chauffant à tester. Utiliser un ohmmètre ayant une faible
résistance. Vérifier la résistance entre les deux bornes de l'élément chauffant comme décrit sur le
tableau ci-dessous.
2. Résistance d'isolation.
Débrancher les fils conducteurs de l'élément chauffant à tester. Vérifier la résistance d'isolation entre
la borne de l'élément et la cavité en utilisant un testeur d'isolation de 500 V - 100 MΩ. La résistance
d'isolation doit être supérieure à 10 MΩ dans l'élément froid.
Si les résultats du/des test(s) ci-dessus 1 et/ou 2 sont en dehors des spécifications, l'élément chauffant
est probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURE DE TEST
SYMBOLE DE RELAIS TENSION DE FONCTIONNEMENT
RY1
RY2
RY3
RY4
Noms des parties
Elément chauffant du gril (haut)
R-61FBST/R-62FBST - 15
TEST DE COMPOSANT
1
5
4
3
2
8
7
6
RSW1
ENCODEUR
est correcte, l'unité de commande est défectueuse.
Environ. 12,0 V C.C.
Environ. 12,0 V C.C.
Environ. 12,0 V C.C.
Environ. 12,0 V C.C.
Tableau : Résistance d'élément chauffant
Environ 76 Ω
9
10
11
+1MIN
12
SW4
1.
2.
STOP
AUTOMATIC
13
3.
+
SW1
SW3
SW2
14
Unité de commutation
COMPOSANTS CONNECTES
Lampe du four/Moteur du plateau tournant
Gril superierur
Transformateur haute tension
Moteur du ventilateur
Résistance
