REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
REMPLACEMENT DE LA PORTE

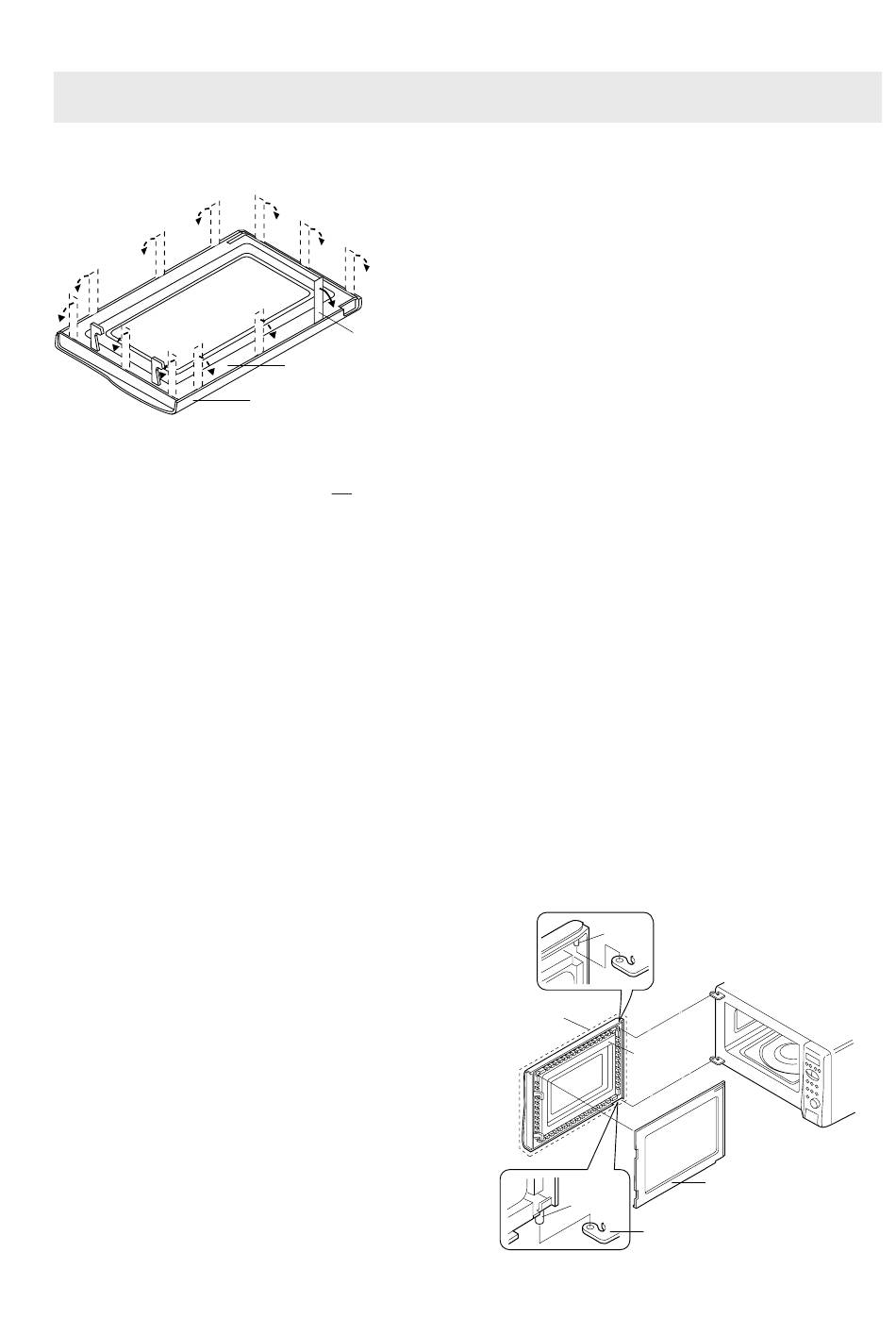

Figure C-5. Démontage de la porte
1. EFFECTUER LES VERIFICATIONS 3D.
2. Appuyer sur la touche d'ouverture de la porte et ouvrir
légèrement la porte.
3. Introduire une lame à mastique (épaisseur d'environ 0,5
mm) dans l'espace entre le couvercle de maintien et le
PANNEAU de porte comme indiqué sur la Figure C-5
pour désolidariser les pièces.
4. Désolidariser le couvercle de maintien du panneau de porte.
5. Maintenant le couvercle de maintien est dégagé.
6. Soulever la porte vers le haut
7. Maintenent l'ensemble de porte et libéré de la carité du four.
8. Déposer les quatre (4) vis fixant le panneau de porte au
cadre de porte.
9. Dégager le panneau de porte des six (6) languettes du
cadre de porte en faisant glisser le panneau de porte vers
le bas.
10.Maintenant, le panneau de porte est libre.
11.Faire glisser la tête de loquet vers le haut et la déposer
du cadre de porte avec le ressort de dégagement de
loquet du cadre de porte et de la tête de loquet.
12.Maintenant, la tête de loquet et le ressort de loquet sont
libres.
13.Déposer les deux (2) vis fixant les cales de vitre au cadre
de porte.
14.Déposer la cale de vitre du cadre de porte.
15.Faire glisser la vitre de la porte avant vers la gauche et
ensuite la faire glisser vers le bas pour la dégager des
languettes la fixant.
16.Maintenant, la vitre de porte avant est libre.
REMONTAGE
1. Remonter la vitre de porte avant sur le cadre de porte
comme suit.
Introduire le bord supérieur de la vitre de porte avant
dans les six (6) languettes du cadre de porte.
a) Faire glisser la vitre de porte avant vers le bas et
introduire le bord inférieur de la vitre de porte avant dans
les six (6) languettes du cadre de porte.
b) Faire glisser la vitre de porte avant vers la droite et
introduire le bord droit de la vitre de porte avant dans le
(1) long ergot du cadre de porte.
2. Remonter la cale de vitre au cadre de porte comme suit.
Remonter la cale de vitre au cadre de porte afin que les
deux (2) trous de la cale de vitre coïncide avec les
deux(2) ergots du cadre de porte.
a) Fixer la cale de vitre au cadre de porte à l'aide des deux (2) vis.
LAME A
PUTTY KNIFE
MASTIQUER
COUVERCLE DE
CHOKE COVER
MAINTIEN
DOOR FRAME
CADRE DE PORTE
R-871 -
3. Remonter le ressort de loquet sur la tête de loquet.
Remonter le ressort de loquet sur le cadre de porte.
Remonter la tête de loquet sur le cadre de porte.
4. Remonter le panneau de porte sur la cadre de porte en
fixant les six (6) languettes du cadre de porte aux six (6)
trous du panneau de porte.
5. Fixer le panneau de porte au cadre de porte avec quatre (4) vis.
6. Placer les broches de charnière du panneau de porte dans
les trous d'emplacement des charnières de la cavité.
7. Remonter le couvercle de maintien sur le panneau de
porte en l'emboîtant en position.
Remarque: Après toute réparation de la porte;
(A) Veiller à ce que le capteur de porte et le commutateur
de premier loquet fonctionnent correctement. (Se
reporter au chapitre "Procédures des test".)
(B) Un appareil de contrôle des micro-ondes agréé doit
être utilisé pour vérifier la conformité aux normes
standard sur les radiations des micro-ondes. (Se
reporter à la Procédure de mesure des micro-ondes.)
Après toute réparation, vérifier les points suivants:
1. Les têtes de loquet de la porte accrochent facilement le
crochet de loquet à travers les trous de loquet et la tête
de loquet passe facilement au milieu du trou de loquet.
2. L'écart de l'alignement de la porte de la ligne horizontale
de la plaque avant de la cavité doit être inférieur à 1,0 mm.
3. La porte est positionnée face pressée vers la plaque
avant de la cavité.
4. Vérifier les fuites de micro-ondes autour de la porte en
utilisant l'appareil de contrôle des micro-ondes agréé.
(Se reporter à la Procédure de mesure des micro-ondes.)
Remarque: La porte d'un four à micro-ondes est conçue pour
agir comme un joint électronique empêchant toute
fuite d'énergie de micro-ondes pendant un cycle
de cuisson. Cette fonction ne nécessite pas
l'étanchéité à l'air, à l'humidité (condensation) ou
à la lumière de la porte. Par conséquent, l'apparition
occasionnelle d'humidité, de lumière, ou la
sensation d'un léger mouvement d'air chaud
autours de la porte du four n'est pas anormale et
n'indique pas une fuite d'énergie de micro-ondes
de la cavité du four.
PIN
ERGOT
DOOR SUB
ENSEMBLE
ASSEMBLY
DE PORTE
PIN
ERGOT
Figure C-6. Remplacement de la porte
29
PANNEAU
DOOR
DE PORTE
PANEL
COUVERCLE DE
CHOKE COVER
MAINTIEN
OVEN HINGE
CHARNIERE DU FOUR
