Sharp R-763 Manuel De Service page 26

REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
COUTEAU
A MASTIQUER
1. EFFECTUER LES VERIFICATIONS 3D.
2. Tirer la poignée de la porte pour l'ouvrir.
3. Insérer un couteau à mastiquer (d'une épaisseur de 0,5
mm environ) dans l'écartement entre le joint de porte et
le cadre de porte comme illustré sur la figure C-5 pour
libérer la pièce engagée.
4. Dégager le joint de porte du panneau de porte.
5. Maintenant, le joint de porte est dégagé.
Carde de porte

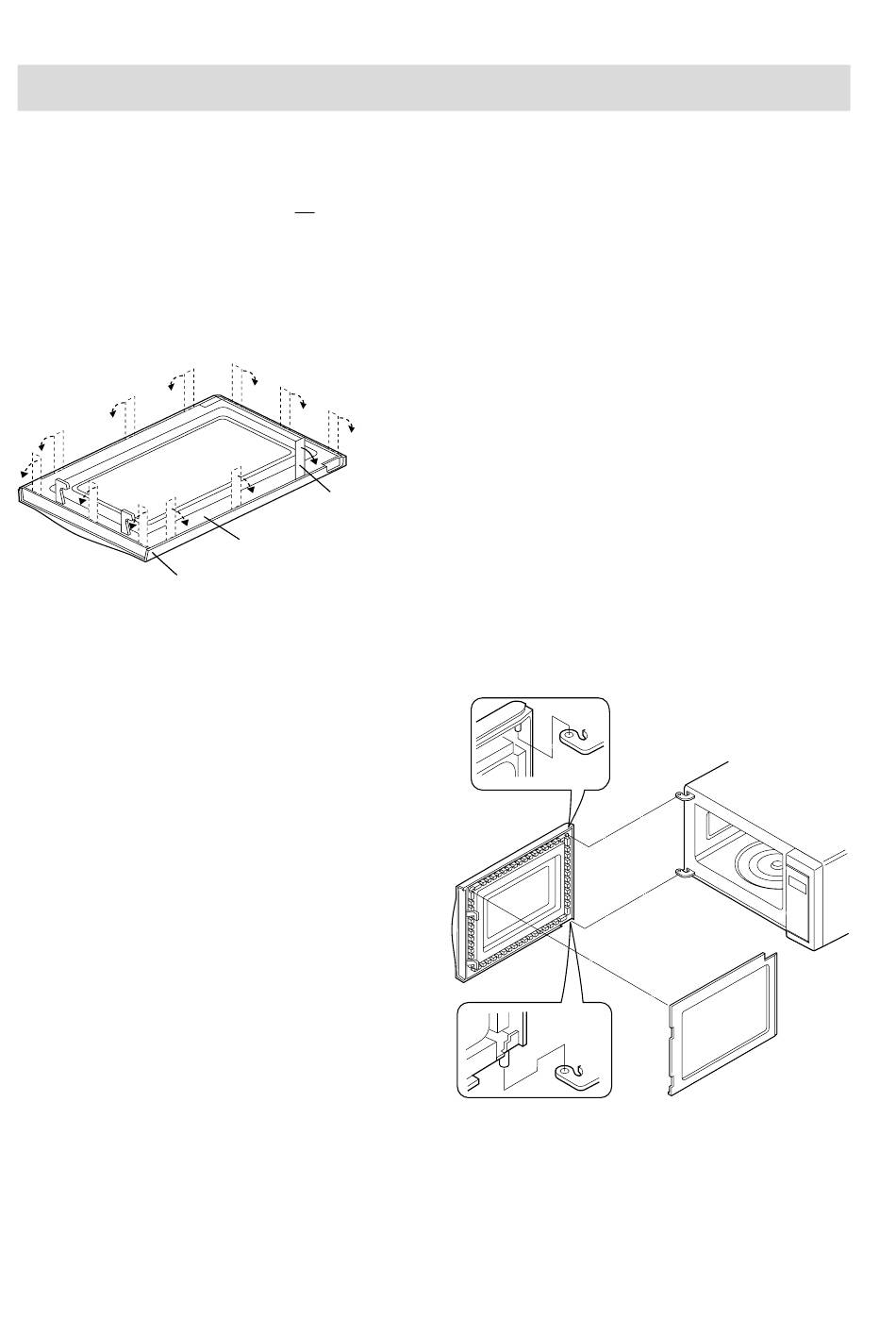

Figure C-5. Démontage de la porte
6. Retirer les deux broches (2)du panneau de la porte des
deux trous (2) situés sur les gonds inférieurs et supérieurs
du four en soulevant.
7. Maintenant, l'ensemble de porte est dégagé de la cavité
du four.
8. Enlever les vis (4) du four fixant le panneau de porte au
cadre de porte.
9. Maintenant, le panneau de porte est libre.
10.Faire glisser la tête de loquet vers le haut et l'enlever du
cadre de porte, dégageant le ressort du cadre de porte
et de la tête de loquet.
11.Maintenant, la tête de loquet et le ressort de loquet sont
dégagés.
12.Retirer les deux (2) vis fixant la poignée et le cadre de
porte.
13.Retirer la poignée du cadre de la porte.
14.Faire glisser la vitre de la porte avant vers la droite.
15.Maintenant, la vitre de la porte avant est dégagée.
Putty knife
Couteau a
mastiquer
Joint de porte
Choke cover
Door frame
R-763 -
REINSTALLATION
1. Réinstaller la vitre de la porte avant comme suit.
1) Introduire le bord gauche de la vitre de la porte avant dans
le cadre de la porte.
a) Faire glisser la vitre de la porte avant vers la gauche dans
e cadre de la porte.
2. Réinstaller la poignée sur le cadre de la porte de la façon
suivante:
a) Réinstaller la poignée sur le cadre de la porte en alignant
les deux (2) trous de la cale de vitre sur les deux (2)
broches du cadre de porte.
3) Fixer la poignée sur le cadre de la porte avec les deux (2) Vis.
4. Réinstaller le ressort de loquet à la tête de loquet. Réinstaller
le ressort de loquet au cadre de porte. Réinstaller la tête de
loquet au cadre de porte.
5. Attacher le panneau de porte au cadre de porte avec
quatre (4) vis.
6. Insérer deux (2) broches du panneau de porte dans les deux
(2) trous des charnières supérieure et inférieure du four.
7. Réinstaller le couvercle de joint du panneau de la porte .
Remarque: Après toute réparation de la porte;
S'assurer si les commutateurs de détecteur de porte
et le commutateur de loquet de contrôle fonctionnent
correctement.
Figure C-6. Remplacement de la porte
24
