Sharp R-775 Manuel D'entretien page 28

REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
RETRAIT DU COMMUTATEUR D'ARRET, COMMUTATEUR DE CONTROLE ET DU
COMMUTATEUR DE LOQUET DE CONTROLE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le bloc du panneau de commande en se référant
à "RETRAIT DU PANNEAU DE COMMANDE".
3. Débrancher les conducteurs de tous les contacts.
4. Retirer les deux (2) vis fixant le crochet du loquet à la
cavité du four.
5. Retirer le crochet du loquet.
6. Retirer le(s) commutateur(s) du crochet de loquet en
poussant la languette de retenue légèrement en arrière
et en tournant le(s) commutateur(s) sur le montant.
7. Le(s) commutateur(s) est(sont) maintenant démonté(s).
REGLAGE DU COMMUTATEUR DE CONTROLE, DU COMMUTATEUR D'ARRET ET DU
Si le commutateur de contrôle, commutateur d'arrêt et le
commutateur de loquet de contrôle ne fonctionnent pas
correctement à cause d'un mauvais réglage, le réglage
suivant doit être effectué.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Desserrer les deux (2) vis fixant le crochet du loquet à
la bride avant de la cavité du four.
3. Lorsque la porte est fermée, régler le crochet du loquet
en le déplaçant d'avant en arrière, et de haut en bas. Le
jeu d'entrée et de sortie de la porte permis par le crochet
de loquet doit être inférieur à 0,5 mm. La position
horizontale du crochet de loquet doit être placée à
l'endroit où le commutateur de contrôle s'est activé
avec la porte fermée. La position verticale du crochet de
loquet doit être placée à l'endroit où le commutateur du
loquet de contrôle et le commutateur d'arrêt se sont
activés avec la porte fermée.
4. Fixer les vis fermement avec les rondelles.
5. Veiller à ce que tous les commutateurs fonctionnent.
Si la tête de loquet n'a pas poussé les thermosondes
du commutateur de contrôle avec la porte fermée,
ajuster la position du crochet de loquet.
A ce moment, la tête de loquet doit avoir enfoncé les
thermosondes du commutateur de loquet de contrôle
et du commutateur d'arrêt. Si la tête de loquet n'a pas
enfoncé les thermosondes du commutateur de loquet
de contrôle et du commutateur d'arrêt avec la porte
fermée, desserrer les deux (2) vis fixant le crochet de
loquet à la bride avant de la cavité du four et ajuster la
position du crochet de loquet.
Après le réglage, s'assurer de ce qui suit :
1. Le jeu d'entrée et de sortie reste inférieur à 0,5 mm
lorsque la porte est fermée et verrouillée. Vérifier
d'abord la position du crochet du loquet, en poussant
et tirant la partie haute de la porte devant le four.
Ensuite, vérifier la position du crochet de loquet inférieur,
en enfonçant et tirant la partie inférieure de la porte
vers la face du four. Les deux résultats (de jeu de la
porte) doivent être inférieurs à 0,5 mm.
COMMUTATEUR DE LOQUET DE CONTROLE
R-775(W)R-785(AL) - 28
Montant

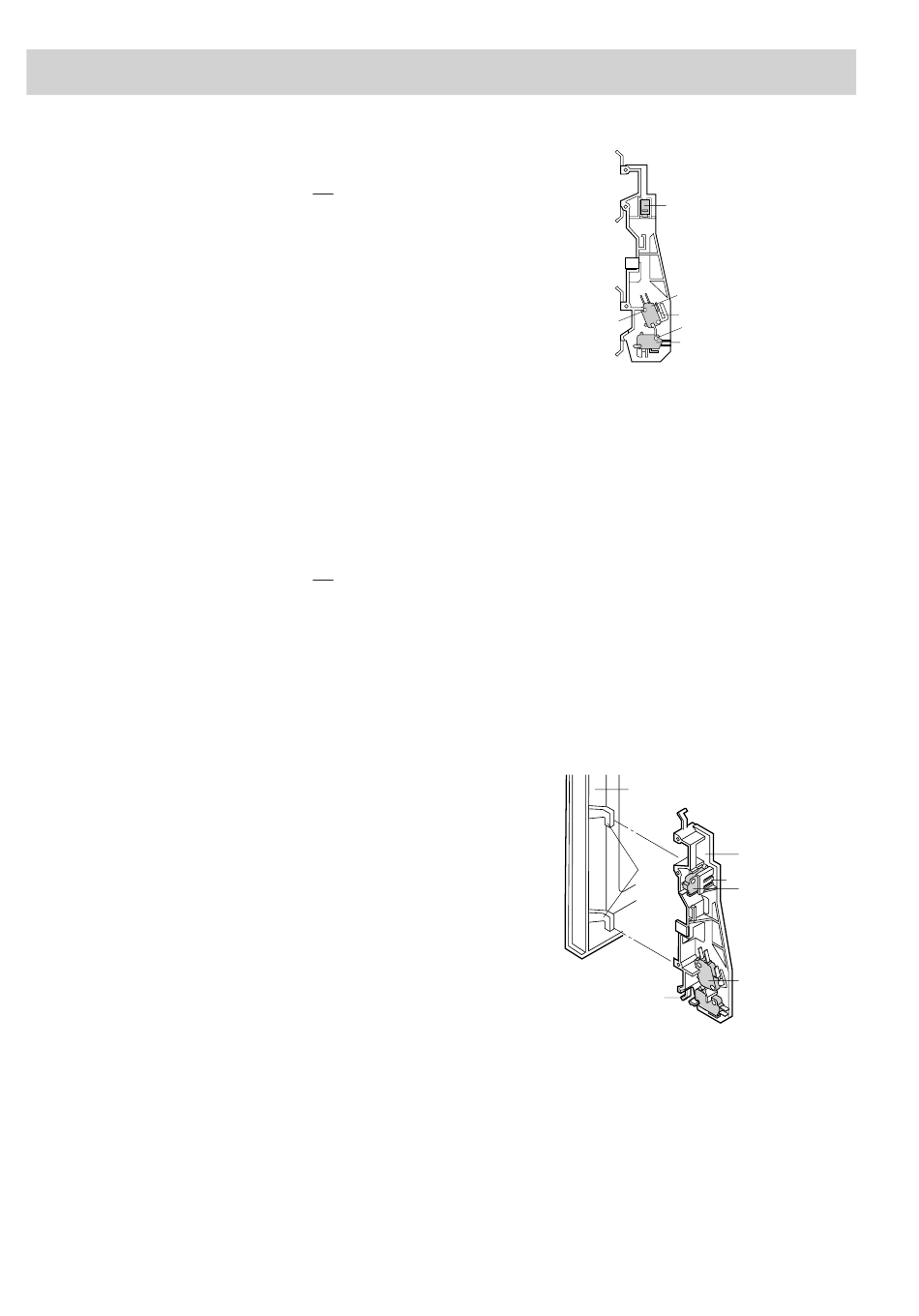

Figure C-5. Commutateurs
2. Les contacts (COM-NO) du commutateur d'arrêt et
du commutateur du loquet de contrôle s'ouvrent dans
l'orifice de 1,8 mm entre la paroi droite de la plaque
avant et la porte lorsque la porte est ouverte.
3. Lorsque la porte est fermée, les contacts (COM-NO)
du commutateur d'arrêt se ferment.
4. Lorsque la porte est fermée, les contacts (COM-NC)
du commutateur de contrôle et du commutateur du
loquet de contrôle s'ouvrent. Et les contacts (COM-
NO) de leurs commutateurs se ferment.
5. Réinstaller le boîtier extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil
de contrôle de micro-ondes agréé. (Se reporter à la
procédure de mesure des micro-ondes.)
Porte
SW1: Commutateur du loquet
de contrôle
Figure C-6. Réglage des commutateurs de loquet
SW2 : Commutateur d'arrêt
SW3 : Commutateur de contrôle
Languette
Montant
SW1 : Commutateur du
loquet de contrôle
Crochet du loquet
Têtes
Languette
des
SW2 : Commutateur
loquets
d'arrêt
SW3 : Commutateur
de contrôle
