LETTRE DE
PROCEDURE
G TEST D'ENROULEMENT DE MOTEUR
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs du moteur. Utiliser l'ohmmètre pour vérifier la résistance entre les deux
bornes comme décrit sur le tableau ci-dessous.
Si des lectures incorrectes sont obtenues, remplacer le moteur.
EFFECTUER LES VERIFICATIONS 4R.

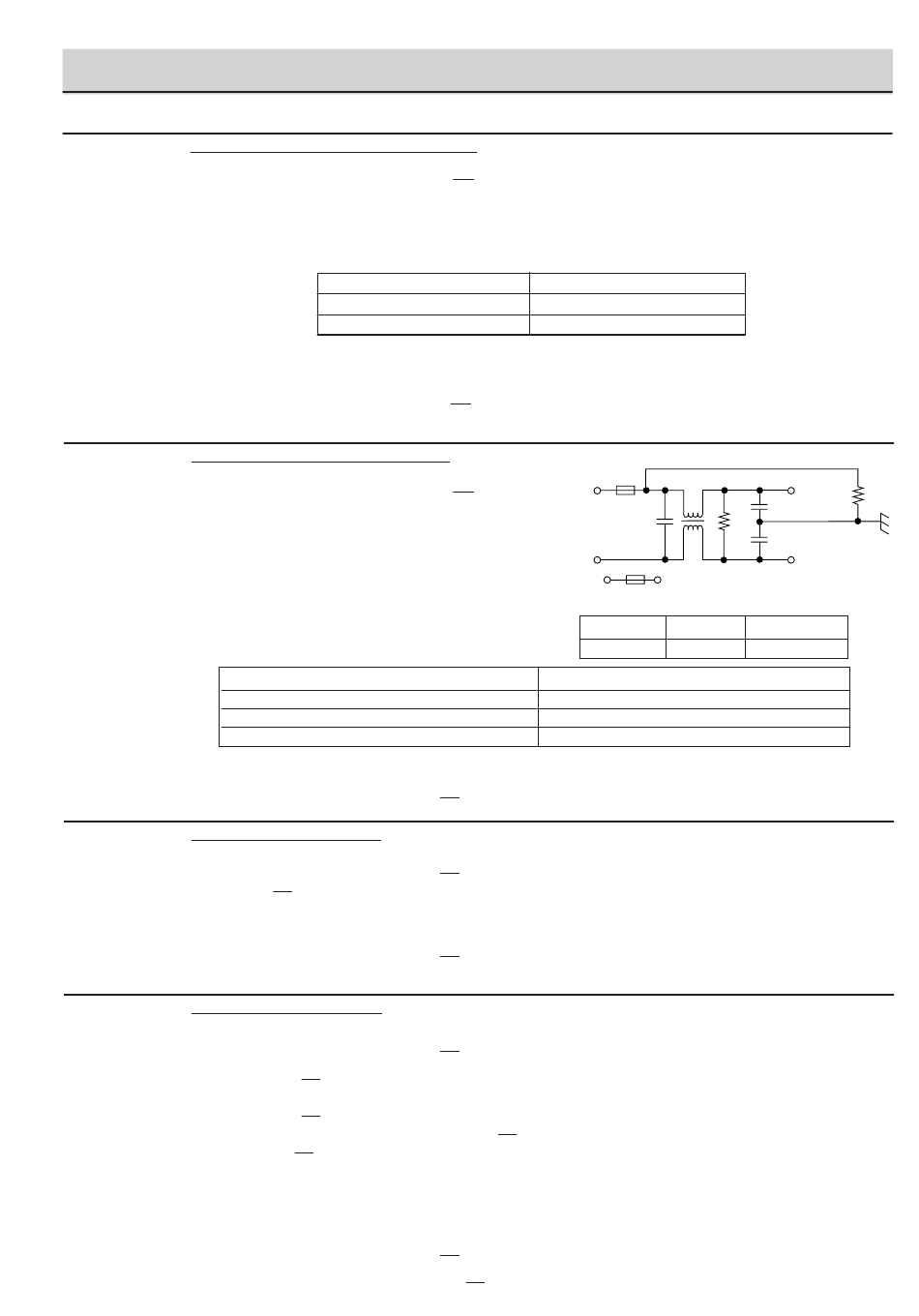

H TEST DU FILTRE ANTI-PARASITE
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils des bornes du filtre anti-parasite.
A l'aide d'un ohmmètre, vérifier entre les bornes comme
décrit dans le tableau suivant.
Si des valeurs incorrectes sont lues, remplacer l'unité du filtre antiparasites.
EFFECTUER LES VERIFICATIONS 4R.
I FUSIBLE F1 20A GRILLE
EFFECTUER LES VERIFICATIONS 3D.
Si le fusible F1 20A a sauté, il y a des court-circuits ou des problèmes de masse dans les composants
électriques ou le faisceau de câbles. Les vérifier et remplacer les pièces défectueuses ou réparer le
faisceau de câbles.
EFFECTUER LES VERIFICATIONS 4R.
ATTENTION : Ne remplacer le fusible que par un fusible d'un ampérage approprié.
J FUSIBLE F2 F8A GRILLE
EFFECTUER LES VERIFICATIONS 3D.
1. Si le fusible F2 F8A est grillé lorsque la porte est ouverte, vérifier le commutateur du loquet de
contrôle et le commutateur de contrôle.
2. Si le fusible F2 F8A a sauté à cause d'une commutation incorrecte de la porte, remplacer le(s)
commutateur(s) défectueux et le fusible F2 F8A.
3. Si le fusible F2 F8A a sauté, il peut y avoir des court-circuits dans le redresseur asymétrique ou des
problèmes de masse dans le faisceau de câbles. Un court-circuit dans le redresseur asymétrique
peut être produit à cause d'un court-circuit ou un problème de masse dans le redresseur H.T., le
magnétron, le transformateur haute tension ou le fil H.T. Les vérifier et remplacer les pièces
défectueuses ou réparer le faisceau de câbles.
EFFECTUER LES VERIFICATIONS 4R.
ATTENTION : Ne remplacer le fusible
PROCEDURE DE TEST
Tableau : Résistance du moteur
Moteurs
Moteur du ventilateur
Moteur du plateau tournant
POINTS DE MESURE
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et ROUGE
R-775(W)R-785(AL) - 15
TEST DES COMPOSANTS
Résistance
Environ
Environ
L
20A
N
F8A
L (min)
1,0 mH
INDICATION DE L'OHMMETRE
F2 F8A que par un fusible d'une intensité appropriée.
293 Ω
15 kΩ
BLANC
L
Cx
L
ROUGE
R2 Cy
Cx ± 20% Cy ± 20%
0,22 F 4700 pF
Env. 680 kΩ
Court-circuit
Court-circuit
R1
