R-730A(W)
R-730A(B)
d'utiliser le four.
. EFFECTUER LES VERIFICATIONS 3D.
. S'assurer si un déclic net peut être entendu lorsque la porte
du four à micro-ondes est déverrouillée. (Tenir la porte en
position fermée avec une main, ensuite enfoncer la touche
d'ouverture de la porte avec l'autre main, cela fait monter les
têtes de loquet, il est alors possible d'entendre un déclic
lorsque les commutateurs de la porte fonctionnent.)
le four.
Ne pas utiliser le four si une des conditions suivantes se
présente:
1
2
1. La porte ne ferme pas hermétiquement.
2. Les charnières, les supports ou le crochet de loquet
de la porte sont défectueux.
4. La porte est déformée ou gondolée.
5. Il y a des pièces défectueuses dans le système de ver-
rouillage de la porte.
7. lly a des détériorations visibles du four.
Ne pas utiliser le four:
1. Sans la garniture FR (magnétron).
4. Si le boîtier extérieur (coffret) n'est pas fixé.

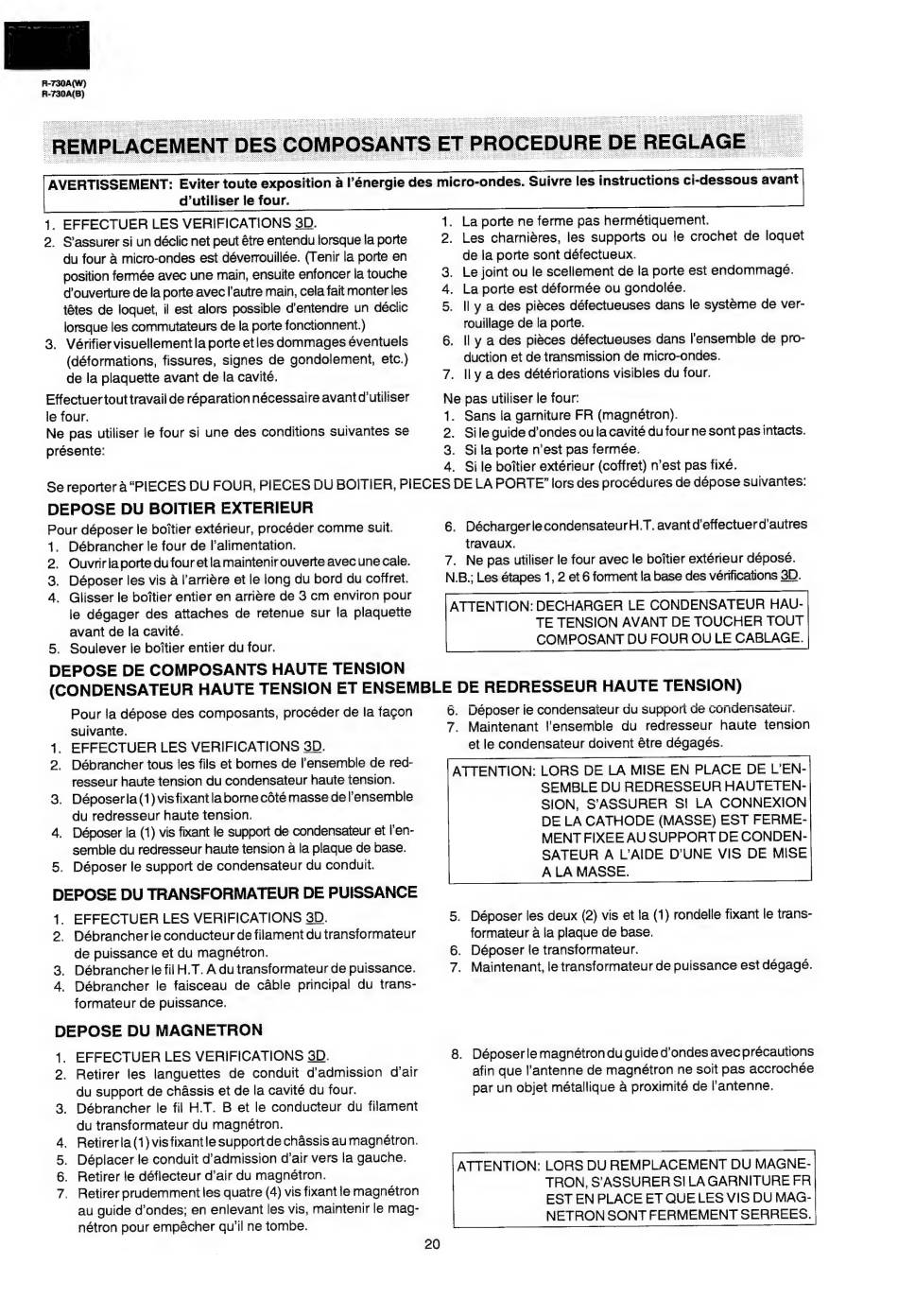

DEPOSE DU BOITIER EXTERIEUR
Pour déposer le boîtier extérieur, procéder comme suit.
1. Débrancher le four de l'alimentation.
2. Ouvrir la porte du four et la maintenir ouverte avec une cale.
5. Soulever le boîtier entier du four.
6. Déchargerle condensateur H.T. avant d'effectuer d'autres
travaux.
N.B.; Les étapes 1, 2 et 6 forment а base des vérifications 3D.
ATTENTION: DECHARGER LE CONDENSATEUR HAU-
TE TENSION AVANT DE TOUCHER TOUT
COMPOSANT DU FOUR OU LE CABLAGE.
Pour la dépose des composants, procéder de la façon
suivante.
EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher tous les fils et bornes de l'ensemble de red-
resseur haute tension du condensateur haute tension.
3. Déposerla(1) vis fixant la borne côté masse de l'ensemble
du redresseur haute tension.
5. Déposer le support de condensateur du conduit.
DEPOSE DU TRANSFORMATEUR DE PUISSANCE
1. EFFECTUER LES VERIFICATIONS 3D.
DEPOSE DU MAGNETRON
EFFECTUER LES VERIFICATIONS 3D.
2. Retirer les languettes de conduit d'admission d'air
du support de châssis et de la cavité du four.
Débrancher le fil Н.Т. В et le conducteur du filament
du transformateur du magnétron.
Retirer prudemment les quatre (4) vis fixant le magnétron
au guide d'ondes; en enlevant les vis, maintenir le mag-
nétron pour empêcher qu'il ne tombe.
—
—
Ge
N O >
20
6. Déposer ie condensateur du support de condensateur.
7. Maintenant l'ensemble du redresseur haute tension
et le condensateur doivent être dégagés.
ATTENTION: LORS DE LA MISE EN PLACE DE L'EN-
SEMBLE DU REDRESSEUR HAUTETEN-
SION, S'ASSURER SI LA CONNEXION
DE LA CATHODE (MASSE) EST FERME-
MENT FIXEE AU SUPPORT DE CONDEN-
SATEUR A L'AIDE D'UNE VIS DE MISE
A LA MASSE.
5. Déposer les deux (2) vis et ta (1) rondelle fixant le trans-
formateur à la plaque de base.
6. Déposer le transformateur.
7. Maintenant, le transformateur de puissance est dégagé.
ATTENTION: LORS DU REMPLACEMENT DU MAGNE-
TRON, S'ASSURER SI LA GARNITURE FR
EST EN PLACE ET QUE LES VIS DU MAG-
NETRON SONT FERMEMENT SERREES.
