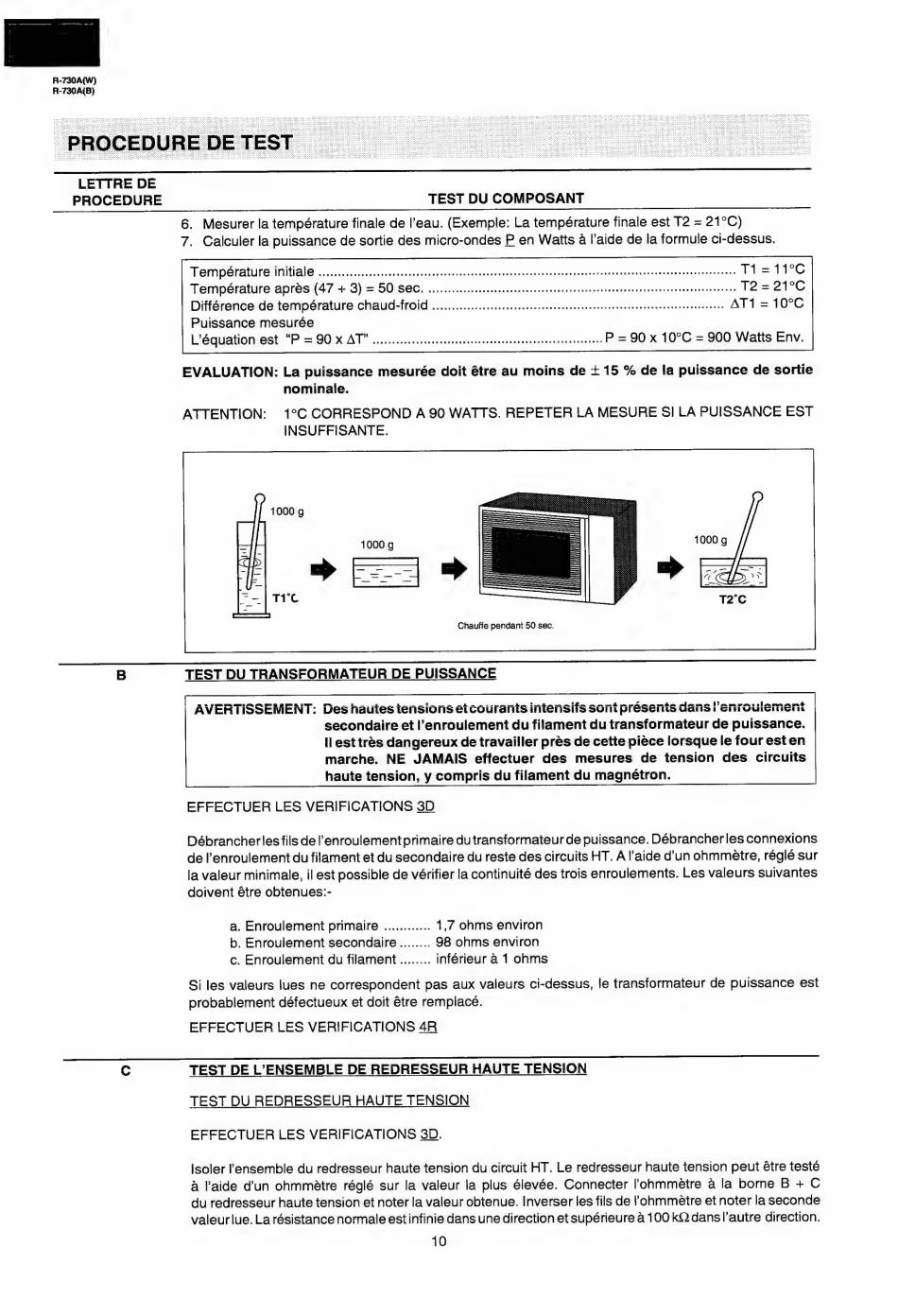

Sharp R-730AW Manuel De Service page 12

R-730A(W)
R-730A(B)
LETTRE DE
PROCEDURE
TEST DU COMPOSANT
6. Mesurer la température finale de l'eau. (Exemple: La température finale est T2 = 21°С)
7. Calculer la puissance de sortie des micro-ondes P en Watts à l'aide de la formule ci-dessus.
Température initiale TS 11°C
Température après (47 + 3) = 50 sec. nn Т2 = 21°С
Différence de température chaud-froid AT1 = 10°C
Puissance mesurée
L'équation est "Р = 90 x AT"
Chauffe pendant 50 sec.
TEST DU TRANSFORMATEUR DE PUISSANCE
AVERTISSEMENT: Des hautes tensions еісойгапіз intensifs sont présents dans enroulement
secondaire et l'enroulement du filament du transformateur de puissance.
ll est très dangereux de travailler près de cette pièce lorsque le four est еп
marche. NE JAMAIS effectuer des mesures de tension des circuits
haute tension, y compris du filament du magnétron.
EFFECTUER LES VERIFICATIONS 3D
а. Enroulement primaire ............ 1,7 ohms environ
b. Enroulement secondaire ........ 98 ohms environ
с. Enroulement du filament ........ inférieur a 1 ohms
EFFECTUER LES VERIFICATIONS 4R
TEST DE L'ENSEMBLE DE REDRESSEUR HAUTE TENSION
TEST DU REDRESSEUR HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D.
10
