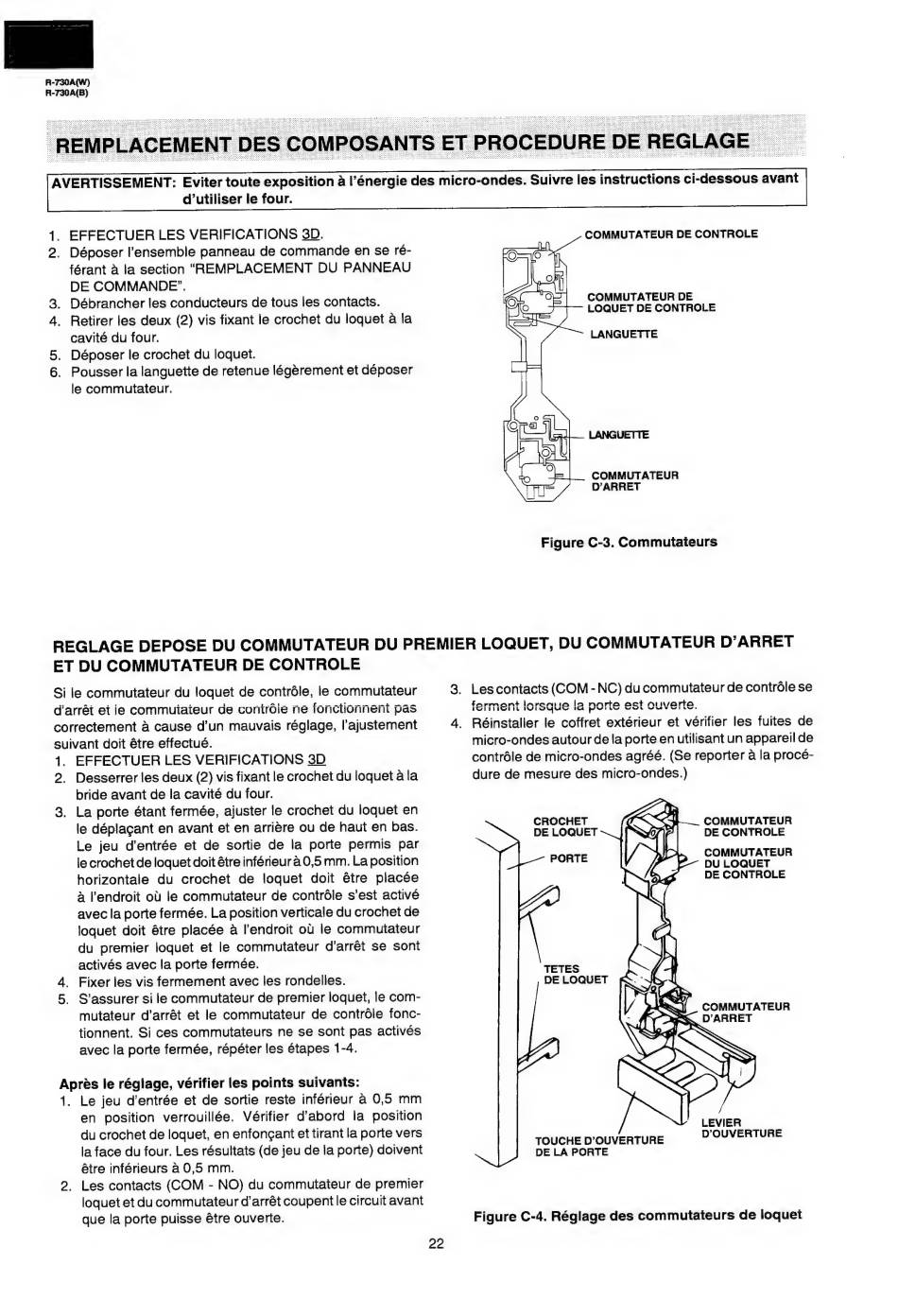

R-730A(W)
R-730A(B)
d'utiliser le four.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déposer l'ensemble panneau de commande en se ré-
férant à la section "REMPLACEMENT DU PANNEAU
DE COMMANDE".
3. Débrancher les conducteurs de tous les contacts.
4, Retirer les deux (2) vis fixant le crochet du loquet à la
cavité du four.
5. Déposer le crochet du loquet.
6. Pousser la languette de retenue légèrement et déposer
le commutateur.
COMMUTATEUR DE CONTROLE
COMMUTATEUR DE
LOQUET DE CONTROLE
LANGUETTE
LANGUETTE
COMMUTATEUR
D'ARRET
Figure C-3. Commutateurs
ET DU COMMUTATEUR DE CONTROLE
Si le commutateur du loquet de contrôle, le commutateur
d'arrêt еі ie соттціаіейг de conirôie пе fonctionnent pas
correctement à cause d'un mauvais réglage, l'ajustement
suivant doit être effectué.
1. EFFECTUER LES VERIFICATIONS 3D
2. Desserrer les deux (2) vis fixant le crochet du loquet ala
bride avant de la cavité du four.
3. La porte étant fermée, ajuster le crochet du loquet en
le déplaçant en avant et en arrière ou de haut еп bas.
Le jeu d'entrée et de sortie de la porte permis par
le crochet de loquet doit être inférieur à 0,5 mm. La position
horizontale du crochet de loquet doit être placée
à l'endroit où le commutateur de contrôle s'est activé
avec la porte fermée. La position verticale du crochet de
loquet doit être placée à l'endroit où le commutateur
du premier loquet et le commutateur d'arrêt se sont
activés avec la porte fermée.
Fixer les vis fermement avec les rondelles.
S'assurer si le commutateur de premier loquet, le com-
mutateur d'arrêt et le commutateur de contrôle fonc-
tionnent. Si ces commutateurs ne se sont pas activés
avec la porte fermée, répéter les étapes 1-4.
on >
Après le réglage, vérifier les points suivants:
1. Le jeu d'entrée et de sortie reste inférieur à 0,5 тт
en position verrouillée. Vérifier d'abord la position
du crochet de loquet, en enfonçant et tirant la porte vers
la face du four. Les résultats (de jeu de la porte) doivent
être inférieurs à 0,5 mm.
2. Les contacts (COM - NO) du commutateur de premier
loquet et du commutateur d'arrêt coupent le circuit avant
que la porte puisse être ouverte.
22
3. Les contacts (COM - NC) du commutateur de contrôle se
ferment lorsque la porte est ouverte.
4. Réinstaller le coffret extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil de
contrôle de micro-ondes agréé. (Se reporter à la procé-
dure de mesure des micro-ondes.)
CROCHET
DE LOQUET
COMMUTATEUR
DE CONTROLE
COMMUTATEUR
DU LOQUET
DE CONTROLE
PORTE
ТЕТЕ$
РЕ LOQUET
COMMUTATEUR
> D'ARRET
LEVIER
TOUCHE D'OUVERTURE D'OUVERTURE
DE LA PORTE
Figure C-4. Réglage des commutateurs de loquet
